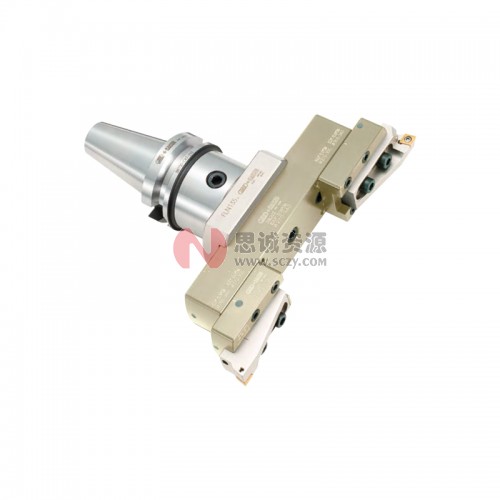

日本BIG CK鏜刀系統內冷型直筒夾套
品牌：BIG(大昭和)
型號：OCA20-14
￥待詢價（提交訂單10分鐘內獲取專屬報價單）
1、由思誠資源優選發貨，并提供售后服務
2、因庫存實時變化，具體發貨時間以實際發貨為準
BIG(大昭和)區域經理 李經理：18929218517咨詢對應高速加工的CK7大徑鏜。
通過定位銷將刀片座固定在基架上。
帶冷卻液噴嘴，能將刀尖充分冷卻。

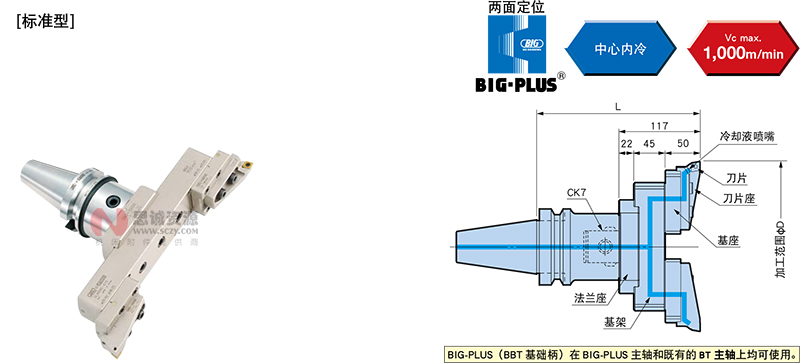

| CK 基礎柄 (BBT BT HSK BIGCAPTO) | 加工范圍 φD | 法蘭座 | 基架 | 基座 （2個1組） | 刀片座 （2個1組） | 對應刀片 | ||||||
| 型 號 | 重量 | 型 號 | 重量 | 型號 | 重量 | 型號 | 重量 | 型號 | 重量 | |||
| BBT50-CK7-210 -300 -360 | 5.6 9.9 12.7 | 通孔用A型 | 200 ～ 270 | FLN135 (FLN135/90) | 2.76 | SLN200-270 | 3.8 | CB-TW200 | 1.80 | TW200A | 0.72 | SC12 |
| 270 ～ 340 | SLN270-340 | 5.5 | ||||||||||
| 340 ～ 410 | SLN340-410 | 7.2 | ||||||||||
| 410 ～ 480 | SLN410-480 | 8.9 | ||||||||||
| 480 ～ 550 | SLN480-550 | 10.6 | ||||||||||
| 550 ～ 620 | FLN220 (FLN220/90) | 4.00 | SLN550-620※ | 12.3 | ||||||||
| 620 ～ 690 | SLN620-690※ | 14.0 | ||||||||||
| 690 ～ 760 | SLN690-760※ | 15.7 | ||||||||||
| 760 ～ 830 | SLN760-830※ | 17.4 | ||||||||||
| 盲孔用E EL型 | 200 ～ 270 | FLN135 (FLN135/90) | 2.76 | SLN200-270 | 3.8 | CB-TW200 | 1.80 | TW200E | 0.72 | CC12 | ||
| 270 ～ 340 | SLN270-340 | 5.5 | ||||||||||
| 340 ～ 410 | SLN340-410 | 7.2 | ||||||||||
| 410 ～ 480 | SLN410-480 | 8.9 | ||||||||||
| 480 ～ 550 | SLN480-550 | 10.6 | ||||||||||
| 550 ～ 620 | FLN220 (FLN220/90) | 4.00 | SLN550-620※ | 12.3 | ||||||||
| 620 ～ 690 | SLN620-690※ | 14.0 | ||||||||||
| 690 ～ 760 | SLN690-760※ | 15.7 | ||||||||||
| 760 ～ 830 | SLN760-830※ | 17.4 | ||||||||||
| 200 ～ 270 | FLN135 (FLN135/90) | 2.76 | SLN200-270 | 3.8 | CB-TW200 | 1.80 | TW200EL | 0.72 | CC16 | |||
| 270 ～ 340 | SLN270-340 | 5.5 | ||||||||||
| 340 ～ 410 | SLN340-410 | 7.2 | ||||||||||
| 410 ～ 480 | SLN410-480 | 8.9 | ||||||||||
| 480 ～ 550 | SLN480-550 | 10.6 | ||||||||||
| 550 ～ 620 | FLN220 (FLN220/90) | 4.00 | SLN550-620※ | 12.3 | ||||||||
| 620 ～ 690 | SLN620-690※ | 14.0 | ||||||||||
| 690 ～ 760 | SLN690-760※ | 15.7 | ||||||||||
| 760 ～ 830 | SLN760-830※ | 17.4 | ||||||||||
1. 基座、刀片座以2個1組為單位進行出售。表中的重量為2個的重量。
2. 不附帶刀片。
3. 可通過中心內冷供給冷卻液。標注※的型號不適用于中心內冷。
4. 標準品的刀尖與傳動鍵槽同相位。
（法蘭座FLN135/90、FLN220/90的傳動鍵槽與刀尖位置成90°。）
?
?
?
?
?

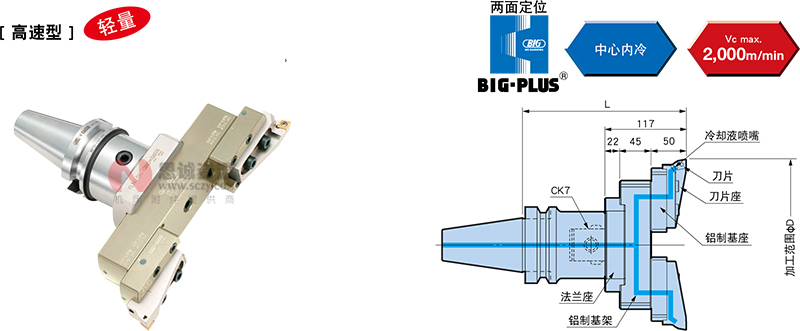

| CK 基礎柄 (BBT BT HSK BIGCAPTO) | 加工范圍 φD | 法蘭座 | 鋁制基架 | 鋁制基座 （2個1組） | 刀片座 （2個1組） | 對應刀片 | ||||||
| 型 號 | 重量 | 型 號 | 重量 | 型 號 | 重量 | 型 號 | 重量 | 型 號 | 重量 | |||
| BBT50-CK7-210 -300 -360 | 5.6 9.9 12.7 | 通孔用A型 | 200 ～ 270 | FLN135 (FLN135/90) | 2.76 | SLN200-270AL | 1.44 | CB-TW200-AL | 0.80 | TW200A e? | 0.72 | SC12 |
| 270 ～ 340 | SLN270-340AL | 2.04 | ||||||||||
| 340 ～ 410 | SLN340-410AL | 2.64 | ||||||||||
| 410 ～ 480 | SLN410-480AL | 3.24 | ||||||||||
| 480 ～ 550 | SLN480-550AL | 3.84 | ||||||||||
| 550 ～ 620 | FLN220 (FLN220/90) | 4.00 | SLN550-620AL※ | 4.44 | ||||||||
| 620 ～ 690 | SLN620-690AL※ | 5.04 | ||||||||||
| 690 ～ 760 | SLN690-760AL※ | 5.64 | ||||||||||
| 760 ～ 830 | SLN760-830AL※ | 6.24 | ||||||||||
| 盲孔用E EL型 | 200 ～ 270 | FLN135 (FLN135/90) | 2.76 | SLN200-270AL | 1.44 | CB-TW200-AL | 0.80 | TW200E 0? | 0.72 | CC12 | ||
| 270 ～ 340 | SLN270-340AL | 2.04 | ||||||||||
| 340 ～ 410 | SLN340-410AL | 2.64 | ||||||||||
| 410 ～ 480 | SLN410-480AL | 3.24 | ||||||||||
| 480 ～ 550 | SLN480-550AL | 3.84 | ||||||||||
| 550 ～ 620 | FLN220 (FLN220/90) | 4.00 | SLN550-620AL※ | 4.44 | ||||||||
| 620 ～ 690 | SLN620-690AL※ | 5.04 | ||||||||||
| 690 ～ 760 | SLN690-760AL※ | 5.64 | ||||||||||
| 760 ～ 830 | SLN760-830AL※ | 6.24 | ||||||||||
| 200 ～ 270 | FLN135 (FLN135/90) | 2.76 | SLN200-270AL | 1.44 | CB-TW200-AL | 0.80 | TW200EL 0? | 0.72 | CC16 | |||
| 270 ～ 340 | SLN270-340AL | 2.04 | ||||||||||
| 340 ～ 410 | SLN340-410AL | 2.64 | ||||||||||
| 410 ～ 480 | SLN410-480AL | 3.24 | ||||||||||
| 480 ～ 550 | SLN480-550AL | 3.84 | ||||||||||
| 550 ～ 620 | FLN220 (FLN220/90) | 4.00 | SLN550-620AL※ | 4.44 | ||||||||
| 620 ～ 690 | SLN620-690AL※ | 5.04 | ||||||||||
| 690 ～ 760 | SLN690-760AL※ | 5.64 | ||||||||||
| 760 ～ 830 | SLN760-830AL※ | 6.24 | ||||||||||
1. 基座、刀片座以2個1組為單位進行出售。表中的重量為2個的重量。
2. 不附帶刀片。
3. 可通過中心內冷供給冷卻液。標注※的型號不適用于中心內冷。
4. 標準品的刀尖與傳動鍵槽同相位。 （法蘭座FLN135/90、FLN220/90的傳動鍵槽與刀尖位置成90°。）
