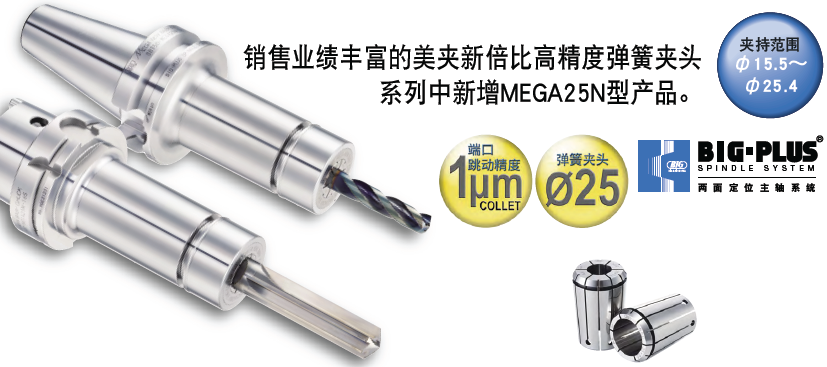

銷售業績豐富的美夾新倍比高精度彈簧夾頭 系列中新增MEGA25N型產品。

超精密設計的美夾螺母

超精密設計美夾螺母，可發揮100%的夾套精度。帶滾珠軸承，不會向夾套施加扭力。

端口跳動精度1μm的高精度夾套

從設計到選材、加工，以及熱處理，高精度夾套凝聚了BIG長年的技術和經驗，所有產品都經過2次嚴格檢查，處于世界領先水平。

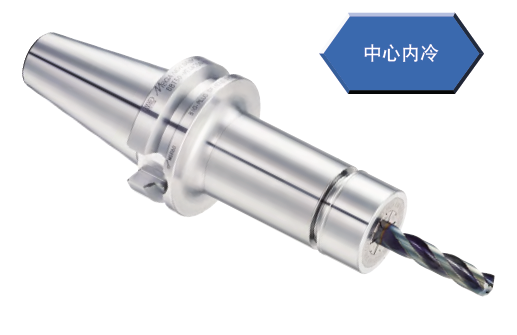

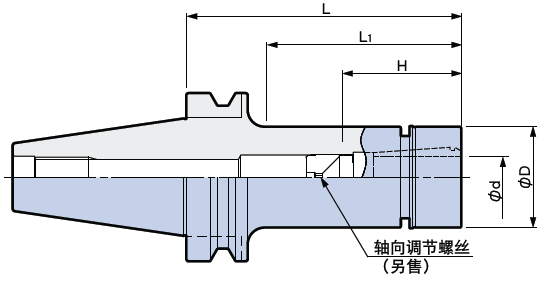

BBT   BIG-PLUS（BBT 基礎柄）在BIG-PLUS 主軸和既有的BT 主軸上均可使用。

BIG-PLUS BBT 基礎柄 型號	夾持直徑 φd	φD	L	L1	刀具調節量H	對應夾套	對應螺母	質量 （kg）
BBT30-MEGA25N- 85 ※	15.5～ 25.4	60	85	－	80	NBC25-□	MGN25	1.13
BBT40-MEGA25N-  75	15.5～ 25.4	60	75	47	64～74	NBC25-□	MGN25	1.6
BBT40-MEGA25N- 90			90	62				1.9
BBT40-MEGA25N-105			105	77				2.2
BBT40-MEGA25N-120			120	92				2.5
BBT50-MEGA25N-  90	15.5～ 25.4	60	90	46	64～74	NBC25-□	MGN25	4.3
BBT50-MEGA25N-120			120	72				4.9
BBT50-MEGA25N-165			165	117				5.8
BBT50-MEGA25N-200			200	152				6.4

帶※的型號不能使用軸向調節螺絲。H的尺寸為最大刃具插入量。

?

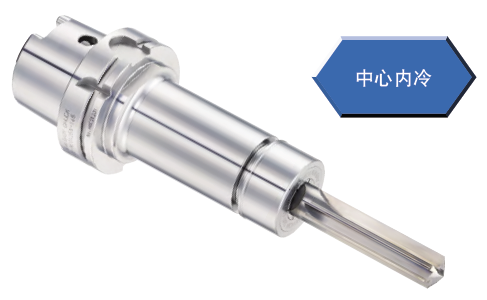

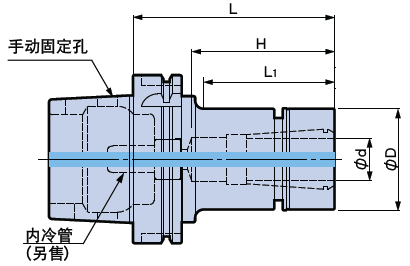

HSK-A(DIN 69893-1)(ISO 12164)

型   號	夾持直徑 φd	φD	L	L1	刃具調節量H	對應夾套	對應螺母	質量 （kg）
HSK-A 50-MEGA25N- 95※	15.5～ 25.4	60	95	69	65	NBC25-□	MGN25	1.3
HSK-A 63-MEGA25N- 90※			90	－	63			1.6
HSK-A 63-MEGA25N-120※			120		90			2.2
HSK-A100-MEGA25N-120※			120	78	85			3.8
HSK-A100-MEGA25N-165			165	123	64～74			4.6

不附帶內冷管。帶※的型號不能使用軸向調節螺絲。H的尺寸為最大刃具插入量。

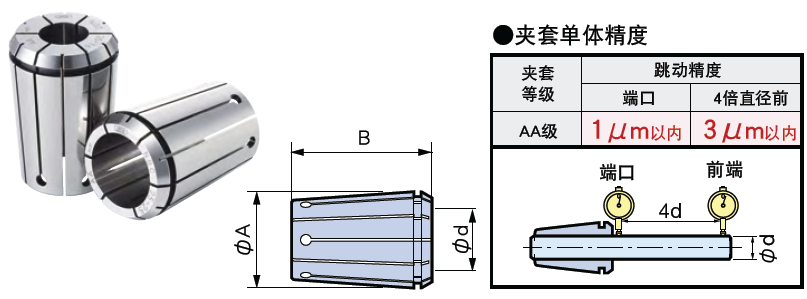

●NBC夾套 （夾持直徑 : φ15.5～φ25.4）

世界廣受好評的高精度夾套，端口跳動精度為1μm，對應高精度加工也能發揮超強威力。

?

MEGA25N
夾套型號	夾持范圍		夾套型號	夾持范圍
●NBC25-16   AA	15.5～16.0		●NBC25-21   AA	20.5～21.0
●NBC25-16.5AA	16.0～16.5		●NBC25-21.5AA	21.0～21.5
●NBC25-17  AA	16.5～17.0		●NBC25-22  AA	21.5～22.0
●NBC25-17.5AA	17.0～17.5		●NBC25-22.5AA	22.0～22.5
●NBC25-18  AA	17.5～18.0		●NBC25-23  AA	22.5～23.0
●NBC25-18.5AA	18.0～18.5		●NBC25-23.5AA	23.0～23.5
●NBC25-19  AA	18.5～19.0		●NBC25-24  AA	23.5～24.0
●NBC25-19.5AA	19.0～19.5		●NBC25-24.5AA	24.0～24.5
●NBC25-20  AA	19.5～20.0		●NBC25-25  AA	24.5～25.0
●NBC25-20.5AA	20.0～20.5		NBC25-25.4AA	24.9～25.4

φA=35.5 B=52   ●印記表示夾套套裝中包含此夾套。

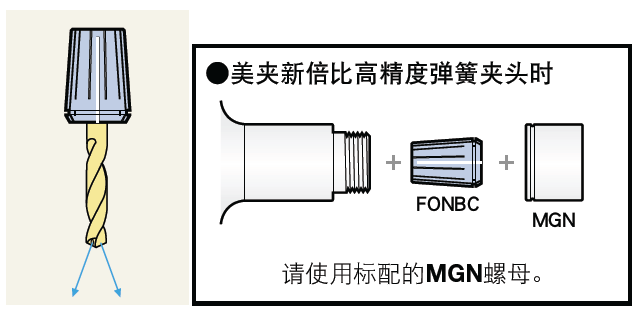

外轉內冷型

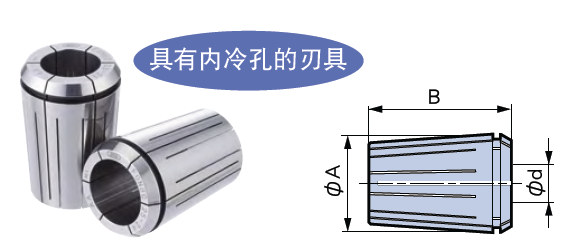

●FONBC內冷夾套（夾持直徑 : φ15.9～φ25.0）

最適用于有內冷孔的鉆頭等刃具的加工使用。

【注意】該夾套的收縮量與NBC夾套不同。

MEGA25N
夾套型號	夾持范圍
FONBC 25 -16AA	15.9～16.0
FONBC 25 -17AA	16.9～17.0
FONBC 25 -18AA	17.9～18.0
FONBC 25 -19AA	18.9～19.0
FONBC 25 -20AA	19.9～20.0
FONBC 25 -21AA	20.9～21.0
FONBC 25 -22AA	21.9～22.0
FONBC 25 -23AA	22.9～23.0
FONBC 25 -24AA	23.9～24.0
FONBC 25 -25AA	24.9～25.0

φA=35.5 B=52

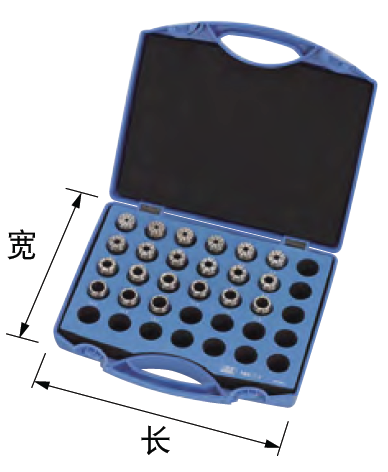

●夾套套裝

照片為NBC13的夾套箱。

型   號	夾持直徑 φd	夾套數量	箱體尺寸 （長×寬×高）	對應本體
SNBC25AA-19	15.5～25.0	19個	310×260×75	MEGA25N

夾套組合含本頁NBC夾套表中帶 標記的夾套。夾套使用新倍比夾套專用箱收納。

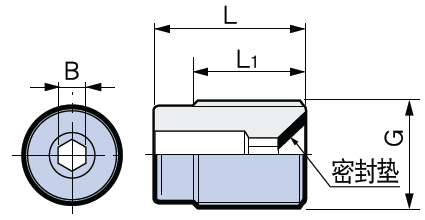

●軸向調節螺絲

型 號	G	L	L1	B
NBA25B	M27	20	15	4

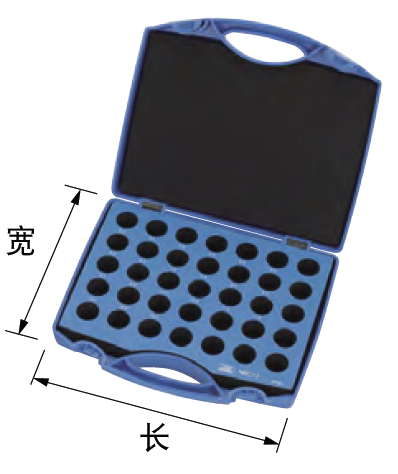

●夾套箱

照片為NBC13的夾套箱。

型   號	孔數	箱體尺寸 （長×寬×高）	對應本體
NBB25	28	310×260×75	NBC25/FONBC25

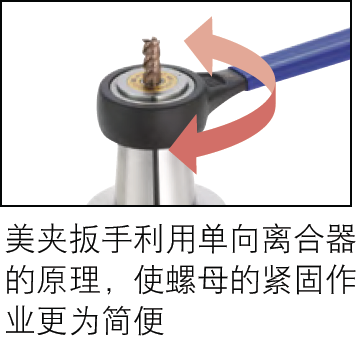

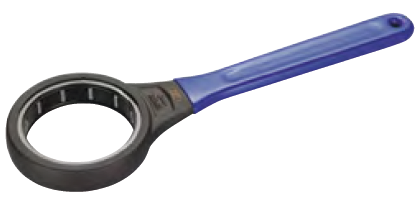

●美夾扳手

型號

MGR60L
