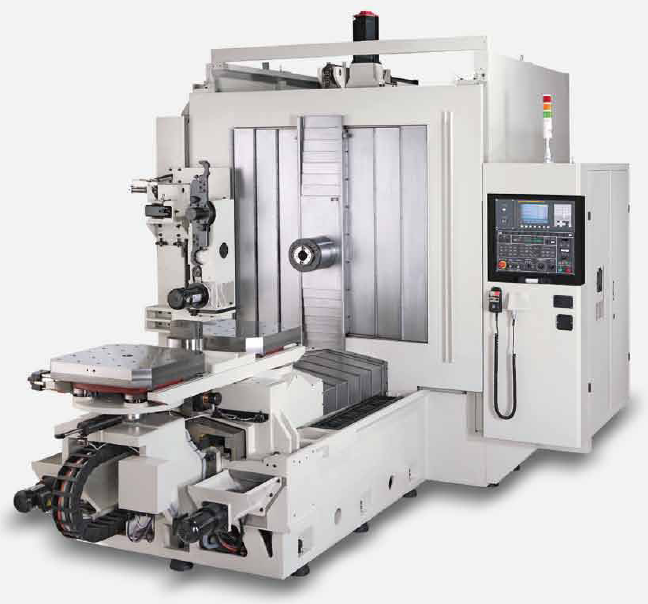

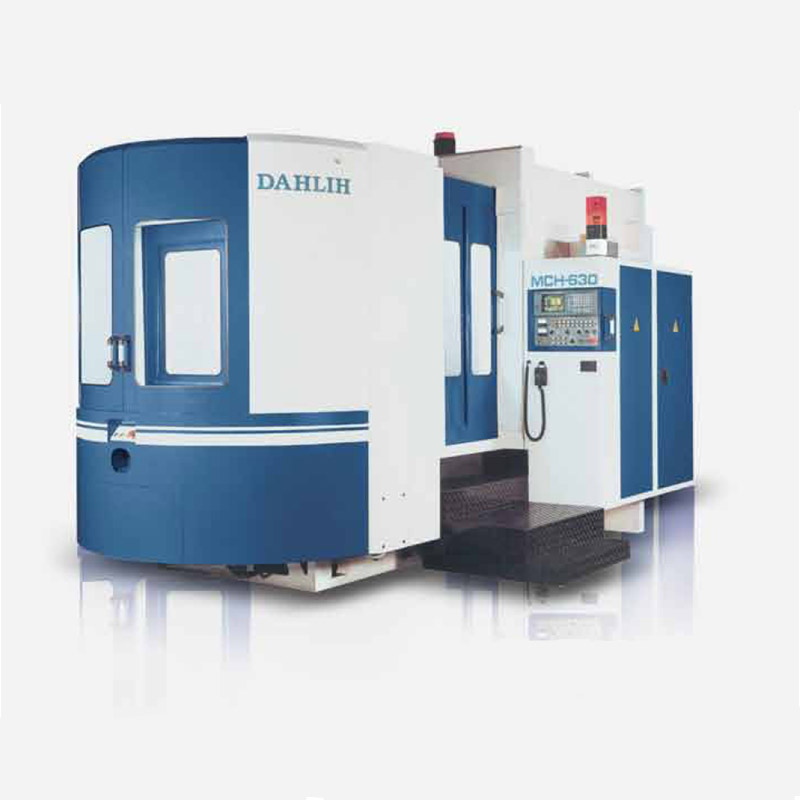

大立MCH430臥式綜合加工機，讓您的加工速度與效率提升到另一個新境界。MCH-630所擁有的卓越特性，就是高產能的保證。
?
?
高剛性！高精度！
?
?

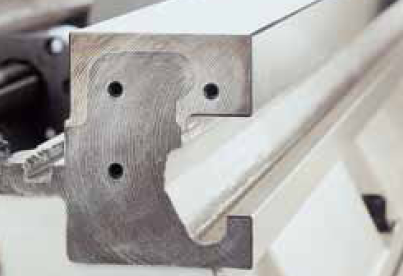

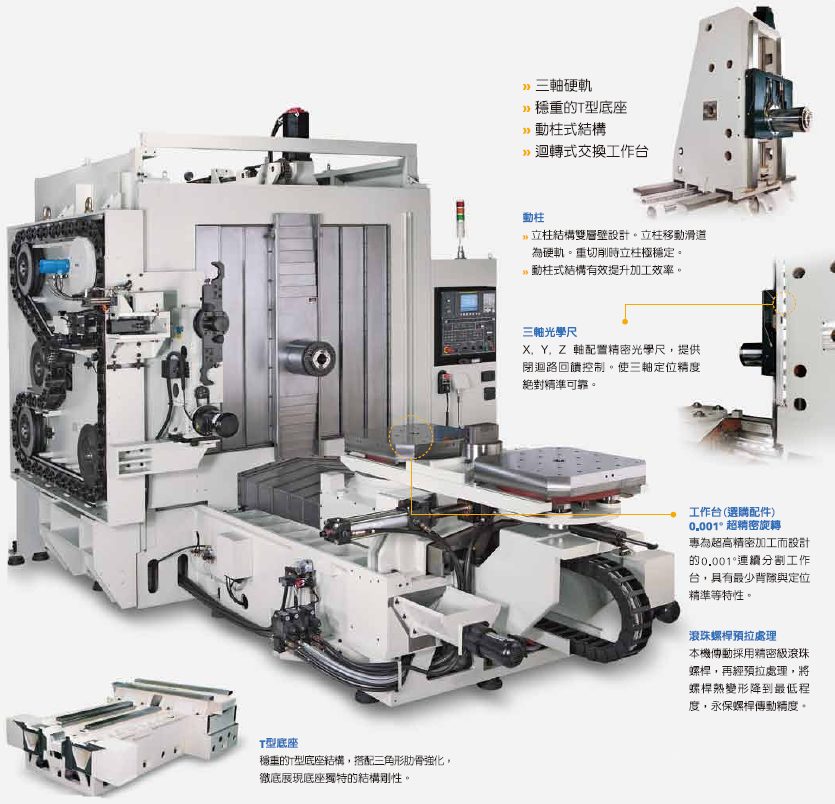

三軸滑道披復合金鋼，以提升機器之長期高性能。其優點包括：提高滑道硬度、耐磨耗及滑道之抗震能力（選配）。
?
?

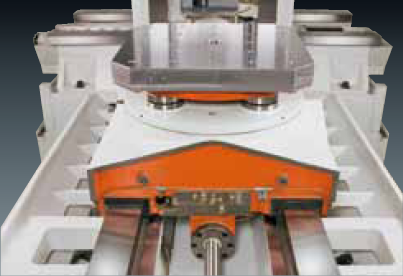

三軸超寬之硬軌設計，可確保結構支撐的穩定性-并且將振動降到最小程度°使機器在重切削加工時有卓越的表現。

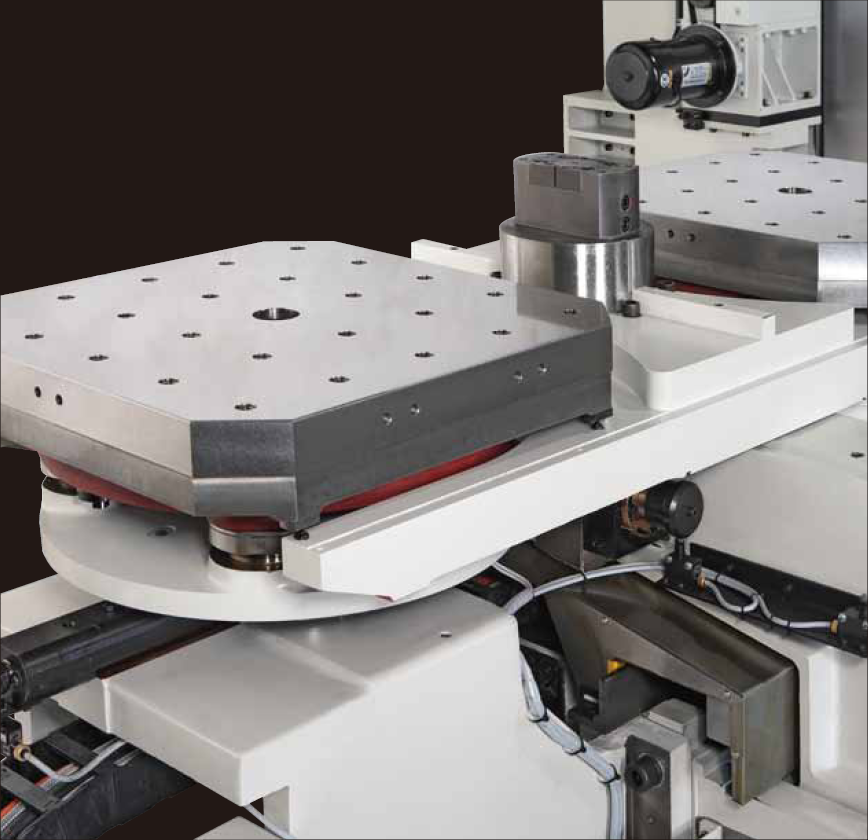

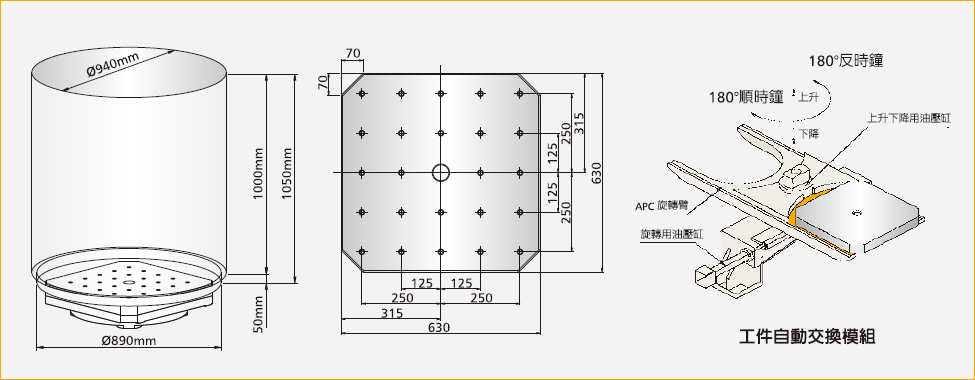

回轉式工作臺交換
?
?

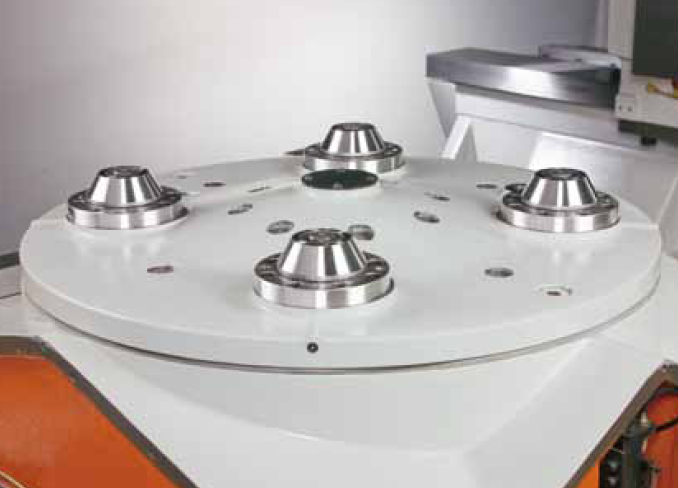

?工作臺定位在四個精密定位錐塊，保證高定位精度及重復精度。
?
?
?工作臺定位在四個精密定位錐塊，保證高定位精度及重復精度。

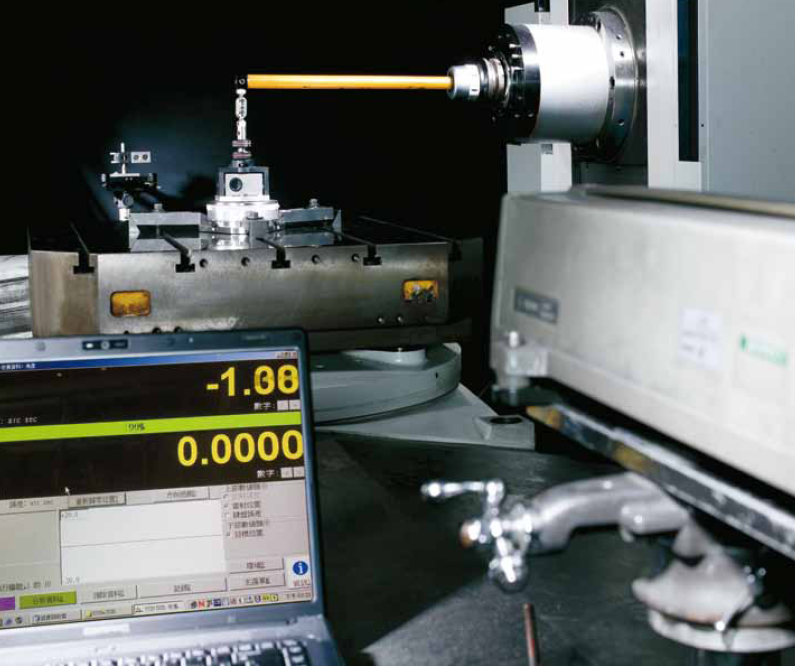

嚴格精度檢驗

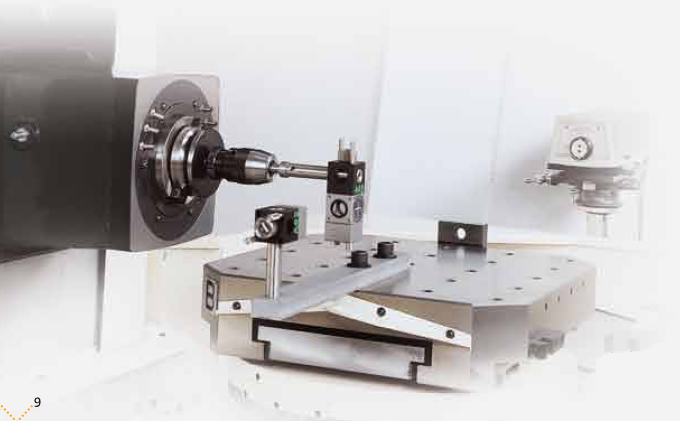

鐳射干涉儀量測角度分割精度。

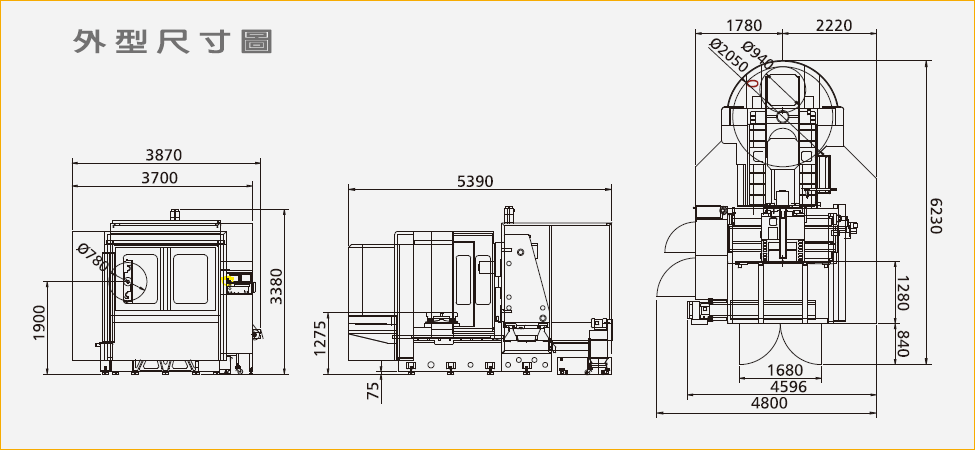

機器規格、附件、尺寸圖
| 規格 | |||
| 機器型號 | MCH-630 | ||
| 工作臺 | |||
| 工作臺面積 | 630 x 630mm | ||
| 最小旋轉角度 | 1°（0.001°） | ||
| 工作臺最大負荷 | 1000kg | ||
| 行程 | |||
| 左右行程（X） | 1000mm | ||
| 上下行程（Y） | 800mm | ||
| 前后行程（Z） | 800mm | ||
| 主軸端至工作臺中心 | 140-940mm | ||
| 主軸中心線至工作臺面 | 100-900mm | ||

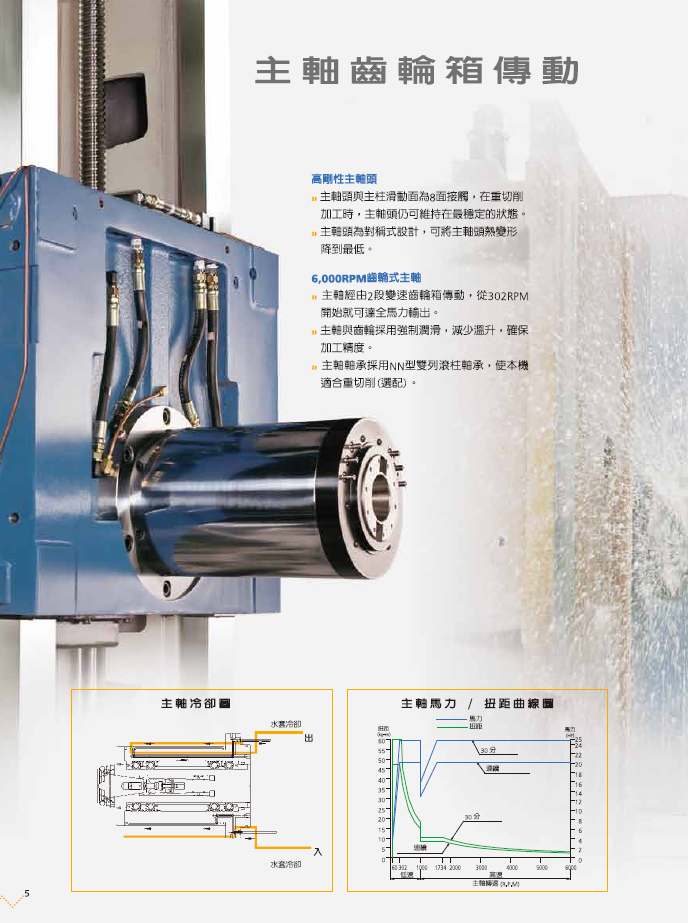

| 主軸 | |||
| 主軸端孔斜度 | BT50 | ||
| 主軸轉速 | 60-6000rpm | ||
| 主軸速度變換數 | 2段，齒輪式 | ||
| 進給 | |||
| 切削進給 | 1-8000 mm/min | ||
| 快速移動 | 24m/min | ||
| 最小輸入增量 | 0.001mm | ||

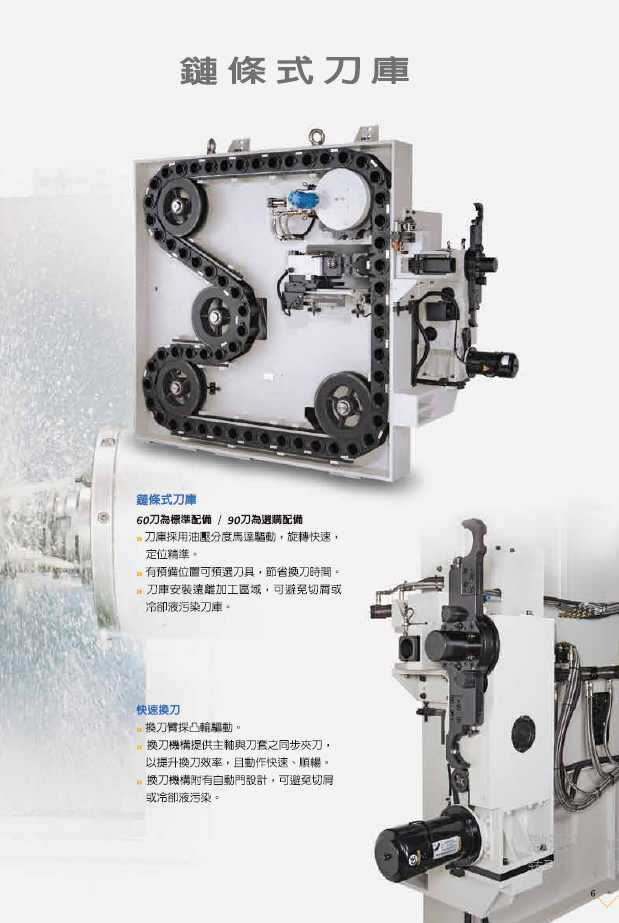

| 自動刀具更換裝置 | |||
| 刀具儲存內容 | 60 | ||
| 最大刀具（直徑 x 長度） | φ110x500mm | ||
| 最大刀具重 | 20KG | ||
| 選刀方式 | 雙向選刀 | ||
| 馬達 | |||
| 主軸馬達（30分鐘額定） | 18.5kw（25HP） | ||
| 伺服馬達 | |||
| X軸 | 4kw（5.3HP） | ||
| Y軸 | 7kw（9.3HP） | ||
| Z軸 | 4kw（5.3HP） | ||
| 機器占地面積及重量 | |||
| 占地面積 | 4800x6230mm | ||
| 機器重量 | 18000kg | ||
?
?
1.主軸冷卻裝置
2.熱交換器
3.自動交換工作臺附手動回轉裝B
4.移動式手動脈沖產生器
5. X.Y.Z.回績尺系統
6.水流式切削油裝置
7.冷卻水箱
8.螺旋式切屑輸送器
9.主軸負荷計
10.睡眠開關
11.工作完了蝥示燈
12.工作燈
13.工具及工具箱
14.履帶式切屑輸送器
?
?
1. ATC刀具數：90
2.切削油系統：水濂式、切削油噴槍
3.切屑車
4.自動對心裝置
5.刀具破損偵測裝置
6.刀具長度測量裝置
7.刀具設定器
8.追加的警示燈
9.警鳴燈
