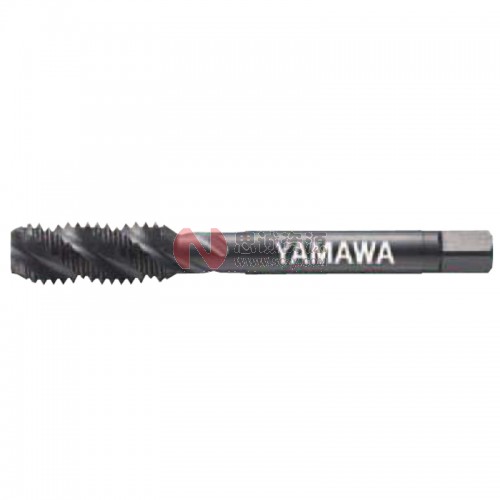

日本彌滿和YAMAWA螺旋絲攻（盲孔用） LS-SP
品牌：YAMAWA(彌滿和)
型號：G5DA175DFCD744
￥待詢價（提交訂單10分鐘內獲取專屬報價單）
IPO
I系列先端絲攻
樣式特長
被削材和推薦的攻牙速度
產品的特長
●用于攻牙機低速通孔加工用的絲攻。
●加工手邊的鐵制品（SPC或SS400等）時，請多加選用。
●絲攻表面施以最適合加工鋼鐵合金的表面處理（氧化處理）。
●制作試作品等少量的內螺紋加工。
●吃入部上有螺旋溝槽設計，切屑從前面排出（絲攻前進的方向），請使用在通孔螺紋的加工上

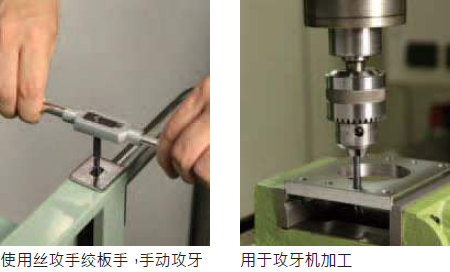

使用方法
●需配合螺紋的大徑，在加工件上鉆好底孔后，才能進行攻牙。
●用攻牙機加工時，速度請設定在5m/min以下。
●加工時，請使用切削油。
■螺紋底孔徑表 單位:mm
| 尺寸 | 內螺紋內徑 | 鉆頭徑 | 飽和率 | ||
| 最小值 | 最大值 | ||||
| 6H（2級） | 7H（3級） | ||||
| M3×0.5 | 2.459 | 2.599 | 2.639 | 2.6(2.5) | 74%(92%) |
| M4×0.7 | 3.242 | 3.422 | 3.466 | 3.4(3.3) | 79%(92%) |
| M5×0.8 | 4.134 | 4.344 | 4.384 | 4.3(4.2) | 81%(92%) |
| M6×1 | 4.917 | 5.153 | 5.217 | 5.1(5.0) | 83%(92%) |
| M8×1.25 | 6.647 | 6.912 | 6.982 | 6.9(6.8) | 91%(89%) |
| M10×1.5 | 8.376 | 8.676 | 8.751 | 8.6(8.5) | 86%(92%) |
注1）此表推薦的鉆孔尺寸是以7H（3級）內螺紋為對象，也有選用市售的標準鉆頭徑的地方。
注2）鉆頭尺寸上附有括號時，是建議在鉆孔時，經常有擴孔情形或是加工6H（2級）的內螺紋時使用。
【相關產品】
絲攻加長桿
●攻牙位置很深時，請使用絲攻加長桿。
●I系列（IHT/ISP/IPO）產品只要按單鍵就可組裝。

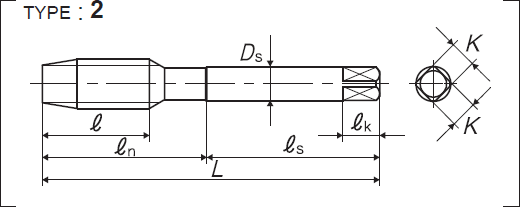

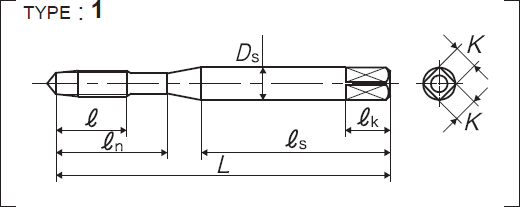

| 全長 | 螺紋部長 | 頸下長 | 柄部長 | 柄徑 | 四角部寬 | 四角部長 |
| L | e | en | es | Ds | k | ek |
| 尺寸 | 產品編號 | 吃入部 | L (mm) |
e (mm) |
en (mm) |
es (mm) |
Ds (mm) |
K (mm) |
ek (mm) |
溝數 | 構型 | 庫存 |
| 公制螺紋專用 | ||||||||||||
| M3×0.5 | PI73.0G | 5P | 46 | 9 | 14 | 26 | 4 | 3.2 | 6 | 3 | 1 | ◎ |
| M4×0.7 | PI74.0I | 5P | 52 | 11 | 17 | 29 | 5 | 4 | 7 | 3 | 1 | ◎ |
| M5×0.8 | PI75.0K | 5P | 60 | 13 | 22 | 33 | 5.5 | 4.5 | 7 | 3 | 1 | ◎ |
| M6×1 | PI76.0M | 5P | 62 | 15 | 26 | 33 | 6 | 4.5 | 7 | 3 | 1 | ◎ |
| M8×1.25 | PI78.0N | 5P | 70 | 19 | - | 36 | 6.2 | 5 | 8 | 3 | 2 | ◎ |
| M10×1.5 | PI7010O | 5P | 75 | 23 | - | 38 | 7 | 5.5 | 8 | 3 | 2 | ◎ |
| 尺寸 | 產品編號 | 吃入部 | L (mm) |
e (mm) |
en (mm) |
es (mm) |
Ds (mm) |
K (mm) |
ek (mm) |
溝數 | 構型 | 庫存 |
| 公制螺紋專用 | ||||||||||||
| M3×0.5 | PI73.0GBP | 5P | 46 | 9 | 14 | 26 | 4 | 3.2 | 6 | 3 | 1 | ◎ |
| M4×0.7 | PI74.0IBP | 5P | 52 | 11 | 17 | 29 | 5 | 4 | 7 | 3 | 1 | ◎ |
| M5×0.8 | PI75.0KBP | 5P | 60 | 13 | 22 | 33 | 5.5 | 4.5 | 7 | 3 | 1 | ◎ |
| M6×1 | PI76.0MBP | 5P | 62 | 15 | 26 | 33 | 6 | 4.5 | 7 | 3 | 1 | ◎ |
| M8×1.25 | PI78.0NBP | 5P | 70 | 19 | - | 36 | 6.2 | 5 | 8 | 3 | 2 | ◎ |
| M10×1.5 | PI7010OBP | 5P | 75 | 23 | - | 38 | 7 | 5.5 | 8 | 3 | 2 | ◎ |
