KENT 建德立式炮塔型銑床KTM系列KTM-3H/4H/
品牌：KENT(建德)
型號：G5F3211FC9EFF6
￥待詢價（提交訂單10分鐘內獲取專屬報價單）
1、由思誠資源優選發貨，并提供售后服務
2、因庫存實時變化，具體發貨時間以實際發貨為準
DAHLIH(大立)區域經理 李經理：18929218517咨詢

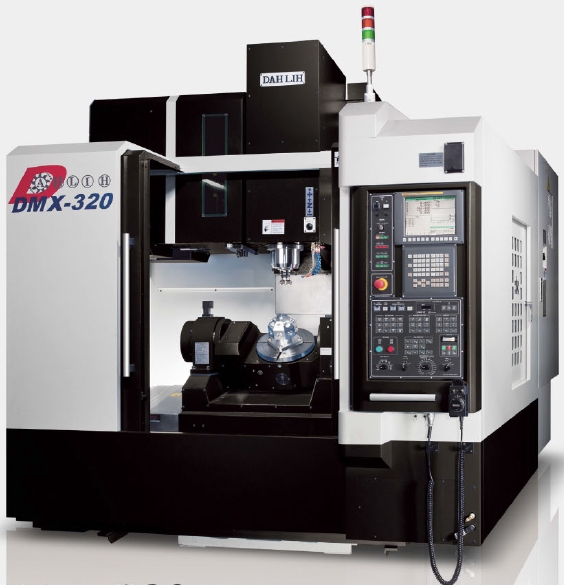

DMX-320
高品質、高效能
盡在大立五軸綜合加工機
超寬的機身底部結構，提供精密加工的穩固基礎。
機械結構設計經「有限元素分析」，確保優異的機器剛性及加工精度。
三軸進給系統探分離式設計，除了可減少滾珠螺捍的長度，且在高速加工時確保優異的轉動慣性。
三軸傳動探用高級滾珠/滾柱螺捍及線性滑軌。
Z軸線軌跨距增加到370 mm，穩定性提升。
Y軸線軌跨距增加到760 mm。
專為高速，精密加工而打造
功能強勁！

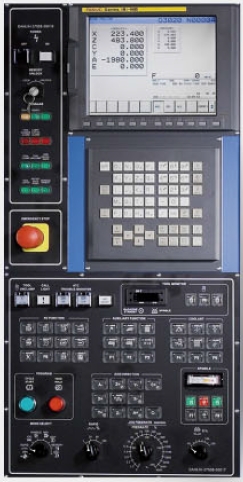

先進CNC控制器
可選擇Fanuc，Heidenhain及其他品牌控制器
機器規格、附件、尺寸圖
| 規格 | |||
| 機器型號 | DMX-320 | ||
| 工作臺 | |||
| 工作臺尺寸 | φ320 mm | ||
| T型槽 | 12H7 x4 | ||
| 工作臺最大載重 | 150kg | ||
| 行程 | |||
| X軸/Y軸/Z軸 | 600 mm/ 550 mm/ 500 mm | ||
| 主軸鼻端至工作臺面距離 | 50~ 550 mm | ||
| 軌道型式（X，Y，Z軸） | 線性滑軌 | ||
| 進給 | |||
| 快速進拾 | X軸 | 40 m/min | |
| Y軸 | 40 m/min | ||
| Z軸 | 30 m/min | ||
| 切削進給 | 18000 mm/min | ||
| 最小進給量 | 0.001mm | ||
| 主軸 | |||
| 驅動方式 | 直結式 | ||
| 主軸馬達 | 7.5kW（10HP）/ 5.5kW（7.5HP） | ||
| 主軸錐孔 | N.T.40 | ||
| 主軸轉速 | 10000 rpm | ||
| 軸端軸承規格 | φ70 mm | ||
| 主軸最大扭距 | 47N-m | ||
| 冷卻/潤滑方式 | 油冷卻/油脂潤滑 | ||
| A.T.C系統 | |||
| 刀庫容量 | 24把刀 | ||
| 刀具刀柄型式 | BT40 | ||
| 拉柄蝶栓型式 | 45° | ||
| 最大刀具重量 | 7 kg | ||
| 最大刀具長度 | 265 mm | ||
| 最大刀具直徑 | φ95 mm | ||
| 最大刀具直徑（郯空刀） | φ185 mm | ||
| 選刀方式 | 任意式 | ||
| 馬達 | |||
| x軸同服馬達 | 4kW（5.3HP） | ||
| Y軸伺服馬達 | 4kW（5.3HP） | ||
| Z軸伺服馬達 | 4kW（5.3HP） | ||
| 第4軸/第5釉 | |||
| 最大工件尺寸 | φ320 x 280 mm | ||
| 扭距 | 25kg-m | ||
| 旋轉方向 | 旋轉軸 | 傾斜軸 | |
| 剎車方式 | 碟式 | 雙碟式 | |
| 旋轉式 | 360° | +30°~-120° | |
| 最高轉速 | 16rpm | 16rpm | |
| 其它 | |||
| 需求電力 | 36KVA | ||
| 氣壓壓力需求 | 6kg/cm2 | ||
| 切削液泵涌 | 3/4 HP | ||
| 切削水箱容量 | 280L | ||
| 機器凈重 | 7000kgf | ||
標準附件
●熱交換器
●移動式手動脈沖產生器
●全密閉式護罩
●RS-232界面
●以太網絡功能
●自動斷電功能
●警示燈
●自動潤滑裝置
●工作燈
●工具及工具箱
●預備保險絲
●迥轉式控制面板
●主軸油冷器
●24刀凸輪式換刀系統
●剛性攻牙
●床臺螺旋式切屑輸途
●五軸控制/四軸同動功能
特別附件
●螺旋式切屑輸途器附切屑車
●履帶式切屑輸途器附切屑車
●主軸貫穿冷卻裝置附過濾器
●底座沖屑裝置

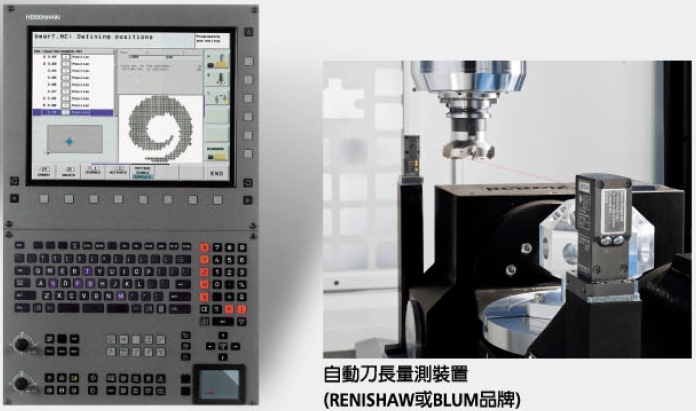

●自動刀長測量裝置
●自動工件測量裝置
●光學尺
●30,32,40刀凸輪式換刀系統

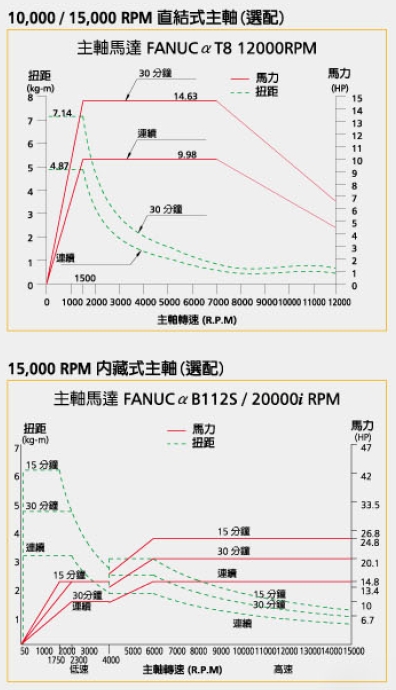

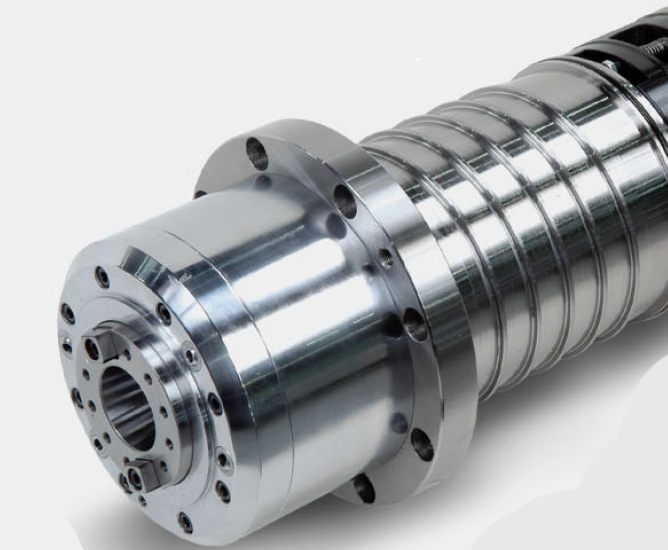

●12.，000rpm/1 5,000rpm直結式主軸（1 5HP）
●15,000rpm直結式主軸（25HP）
●15,000rpm內藏式主軸（20HP）
●滾珠螺捍中空冷卻
●五軸同動功能
