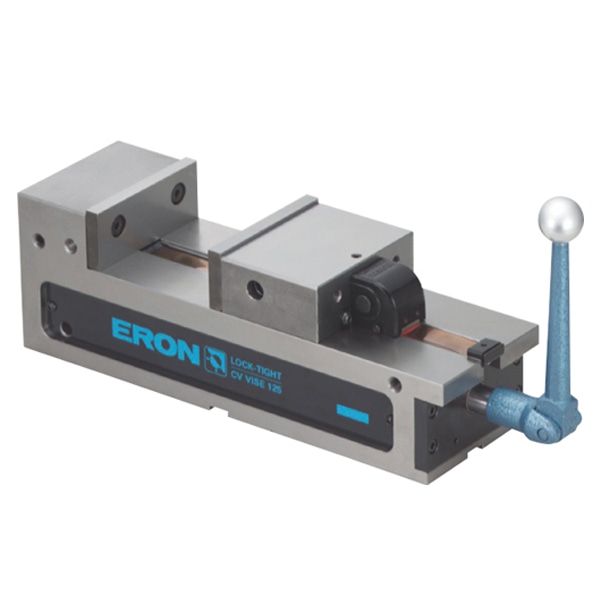

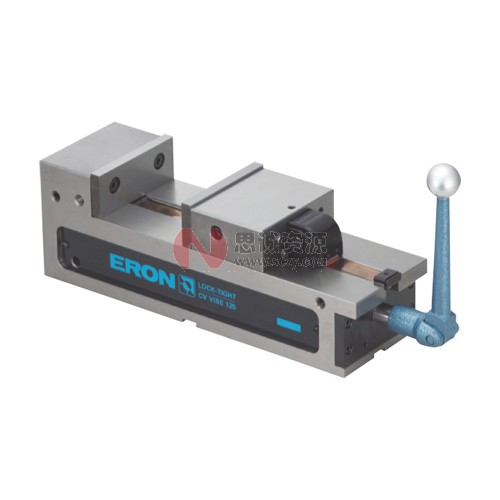

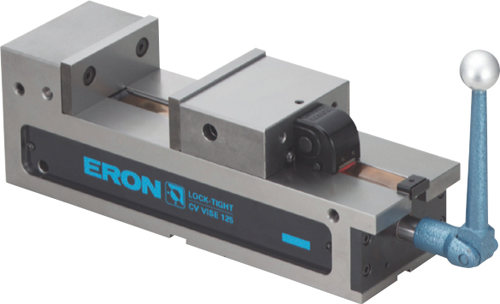

ERON-NABEYA雅朗多口平口鉗
品牌：ERON(雅朗)
型號：MSV-300（S）
掃碼添加微信
ERON-NABEYA雅朗機械式精密平口鉗具有高強度、高精度的特點，是機械加工的好幫手。
考慮周到的傾心設計。
追求操作性的便利功能。
附 件:
標準導位塊(2個1組)
適用槽寬18mm???1組
標準安裝夾具套裝（2組1套）
適用T型槽寬18mm???2套
手柄???1根、吊具???1套
圖片參數
| 結構特點 ●只要型號相同，并排配置精度均在0.01以內。（全品標準并排配置規格） ●采用卷繞式切屑罩，可防止切屑進入底座。 ●采用防上浮機構，可防止工件上浮。 ●精度優于原JIS 0級。 ●滑動面采用火焰淬火(HRC45)，耐磨損性優異。 ●底座為可鍛鑄鐵制，夾緊時不會發生彎曲、損壞。 ●底座與固定鉗身采用一體化結構，確保了高剛性。 ●與同級別的平口鉗相比，具有近2倍的鉗口張開度，可夾緊大型工件。 ●鉗口高度大，高工件也可牢靠夾緊。 ●配備有壓力補充機構，可作為壓力降低時的應急措施，不會影響正常運行。 ●采用切屑吹出機構，進入底座的切削液及細小切屑也可從吹孔排出。 ●機械式在固定鉗口側也可進行手柄操作，而LTCV-TH可在液壓內置式的固定鉗口側進行手柄操作。 由于固定鉗口側距作業人員近，工件裝拆距離短，因此可縮短設置時間、減輕作業人員的負擔。 ●SJ型(LTCV-S,SH)將標準型(LTCV,LTCV-H)鉗口更換成為臺階型鉗口。 |  |

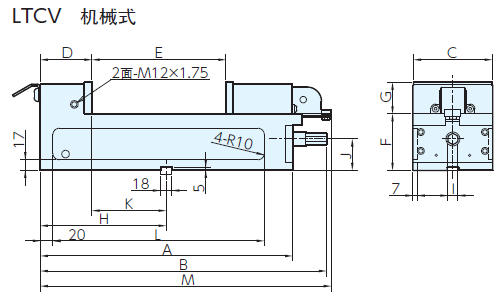

尺寸表
型號 | A | B | C | D | E | F | G | H | J | K | L | M | N | O | P | Q | R | |
LTCV-100(S) | 338 | 392 | 102 | 82 | 0-145 | 90 | 45 | 170 | 16 | 50 | 88 | 286 | 394.6 | 8-145 | 0-137 | 40 | 84 | 88 |
LTCV-125(S) | 401 | 455 | 125 | 82 | 0-210 | 90 | 50 | 200 | 16 | 50 | 118 | 349 | 459.6 | 8-210 | 0-202 | 45 | 114 | 118 |
LTCV-160(S) | 504 | 558 | 160 | 82 | 0-300 | 100 | 60 | 250 | 19 | 58 | 168 | 452 | 559.6 | 10-296 | 0-286 | 54 | 161 | 166 |
LTCV-200(S) | 634 | 688 | 200 | 82 | 0-410 | 100 | 70 | 275 | 19 | 58 | 193 | 564 | 693.6 | 10-406 | 0-396 | 64 | 186 | 191 |
規格型號
訂貨號 | 型號 | 鉗口寬度 | 鉗口高度 | 最大鉗口張開度 | 標準導位塊寬度 | 夾緊力kN | 重量kg |
70115 | LTCV100 | 102 | 45 | 145 | 18 | 30 | 20.5 |
70116 | LTCV125 | 125 | 50 | 210 | 18 | 30 | 30 |
70117 | LTCV160 | 160 | 60 | 300 | 18 | 30 | 50 |
80869 | LTCV200 | 200 | 70 | 410 | 18 | 30 | 69 |
并排配置規格
訂購并排配置品(無論配置多少臺，A、B的誤差均可調整在0.01以內) 只要尺寸相同，無論多少臺，全品均并排配置。無需并排配置費用。 ◆初次訂購時 只要尺寸相同，全品均并排配置，請訂購所需數量。 ◆追加訂購時 只要尺寸相同，全品均并排配置，請訂購所需數量的與現有產品相同型號的平口鉗。 |  |

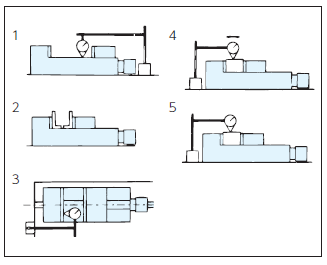

精度標準
編號檢查項目(每100mm)標準原JIS標準 (0級）NABEYA 標準值1底座底面與鉗口滑動面的平行度0.0150.012鉗口與鉗口滑動面的垂直度0.030.0153底座底面的T型槽導向片與鉗口夾緊面的垂直度0.0150.0154夾緊后試塊頂面與底座底面的平行度0.020.0155夾緊后試塊頂面的上浮0.030.015 |  |
