振動障礙
重點
就故障設備及振動源而言、最好減少設備的基本資料（制造商、設備名稱及型號）、總重量、支撐點的數目、形狀、布局及載荷分配（重心）、移動載荷、載荷的變化、轉速、頻率、振動對策的存在或不存在、搖晃、阻尼、垂直╱水平等。
選擇產品的要點

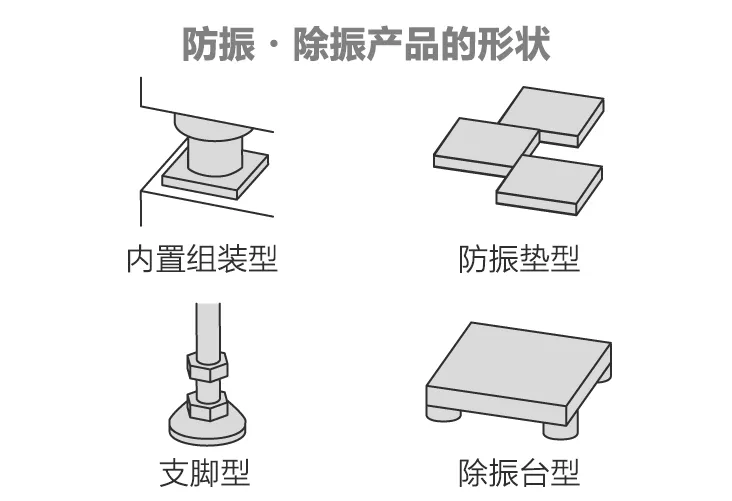

選擇正確的除振·防振產品時、要著眼于「振動頻率」「載重」「功能·形狀」這3個字符。防振及防振產品的固有頻率以振動頻率的1/2以下為基準、負荷必須在承受負荷范圍內。此外、會從不同類型的功能及形狀（即）中挑選最佳產品、即：底座、墊板、嵌入式（安裝式）。
2.負荷太輕

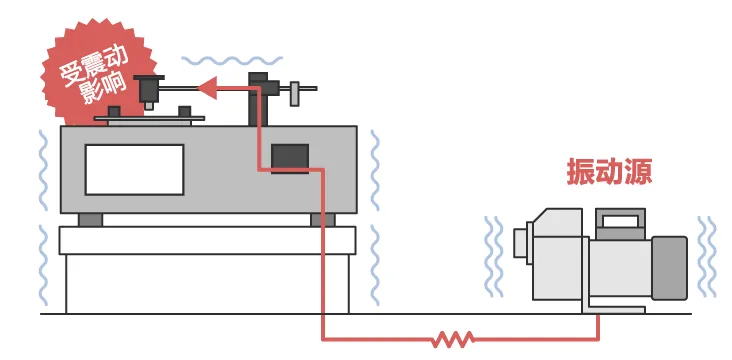

振動障礙是指在進行加工、檢查、測量等時因振動而產生的問題。振動障礙會對加工精度、質量及檢查結果造成重大影響、因此需要選擇及實施適當的振動消除及防振產品。主要振動障礙如下。
| 工精度及品質 |
|
|---|---|
| 檢查及測量 |
|
振動故障情況確認

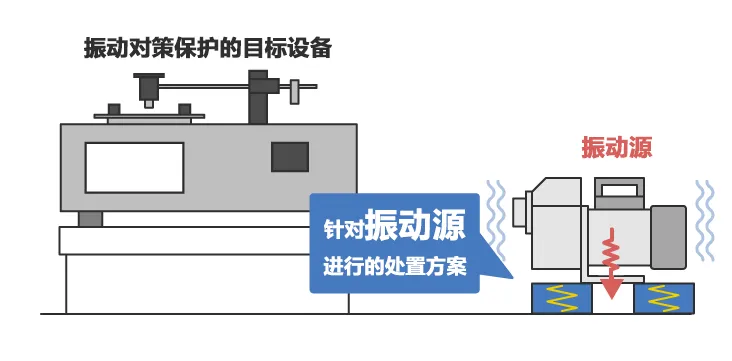

會在振動失靈的情況下、嚴格檢查有關問題的情況、包括何時及在何種情況下發生的問題、以及有關問題的設備與振動源之間的關系、以及振動頻率、等等。此外、會考慮是否應對故障設備及振動源。
重點
就故障設備及振動源而言、最好減少設備的基本資料（制造商、設備名稱及型號）、總重量、支撐點的數目、形狀、布局及載荷分配（重心）、移動載荷、載荷的變化、轉速、頻率、振動對策的存在或不存在、搖晃、阻尼、垂直╱水平等。
選擇產品的要點
選擇正確的除振·防振產品時、要著眼于「振動頻率」「載重」「功能·形狀」這3個字符。防振及防振產品的固有頻率以振動頻率的1/2以下為基準、負荷必須在承受負荷范圍內。此外、會從不同類型的功能及形狀（即）中挑選最佳產品、即：底座、墊板、嵌入式（安裝式）。
產品甄選實例
以壓縮機的防振措施為例、介紹選擇防振及防振產品的方法。
1.首先選定產品的形狀。在本例中、我們考慮「足型」。
| 泵轉速 | 實施例）2400rpm |
|---|---|
| 主體重量 | 實例）1000N（約100kg） |
| 腳數 | 實例）4 |

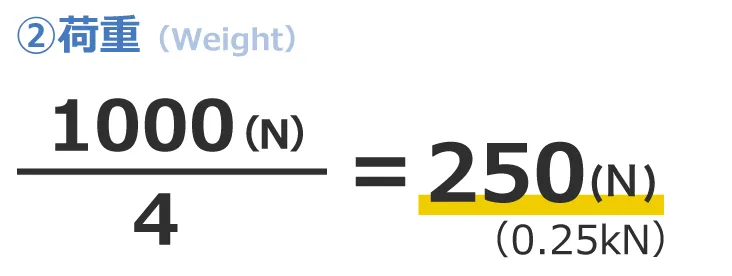

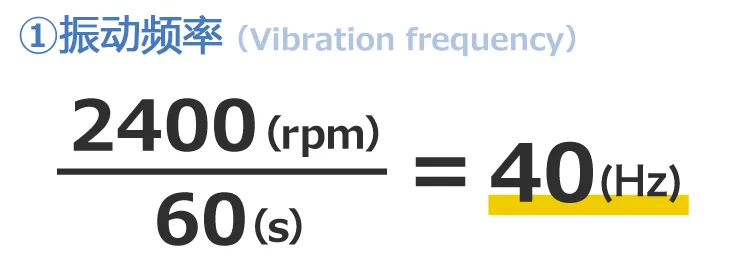

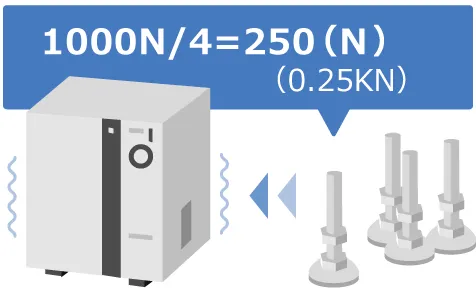

2.會使用公式導出「振動頻率」及「負荷」、以確定選擇的基準數值。
重點
使用的除振振蕩產品的共振頻率(或者固有振動頻率)為防振·防振的振動頻率為1/2以下的標準、因此選擇40Hz/2=20Hz以下的負荷250N(0.25kN)為宜。
使用的除振振蕩產品的共振頻率(或者固有振動頻率)為防振·防振的振動頻率為1/2以下的標準、因此選擇40Hz/2=20Hz以下的負荷250N(0.25kN)為宜。

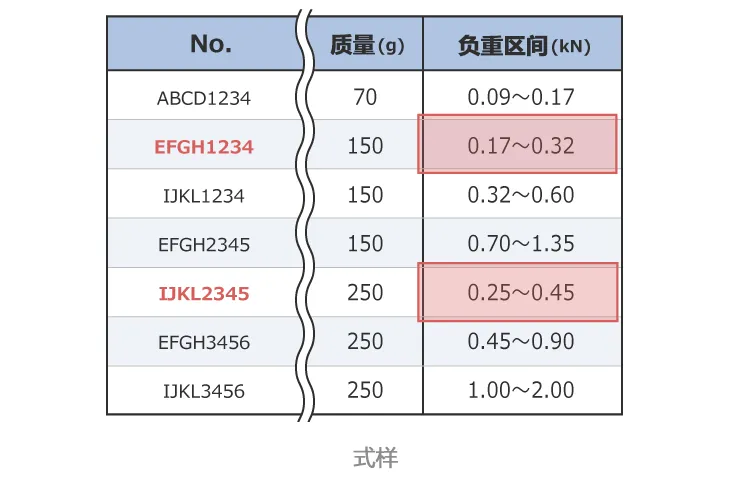

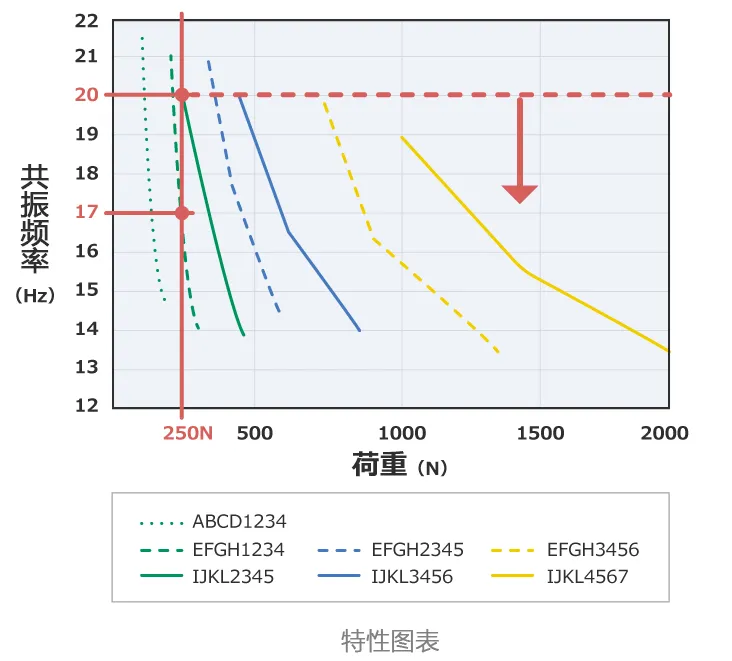

3.規格—根據價格表及「共振頻率曲線（特征數據）」、我們將尋找具有250N（0.25kN）容許負載及20Hz或以下共振頻率（或自然頻率）的產品。在下表的情況下、我們發現框內所列的地方屬適用
制定措施時的注意事項
1.重心高

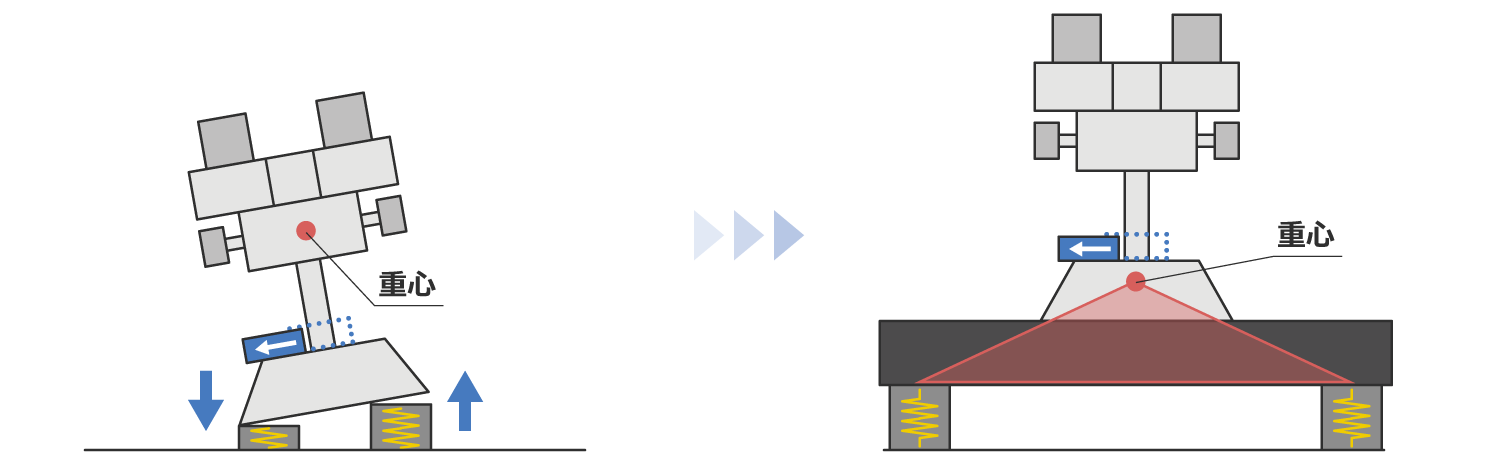

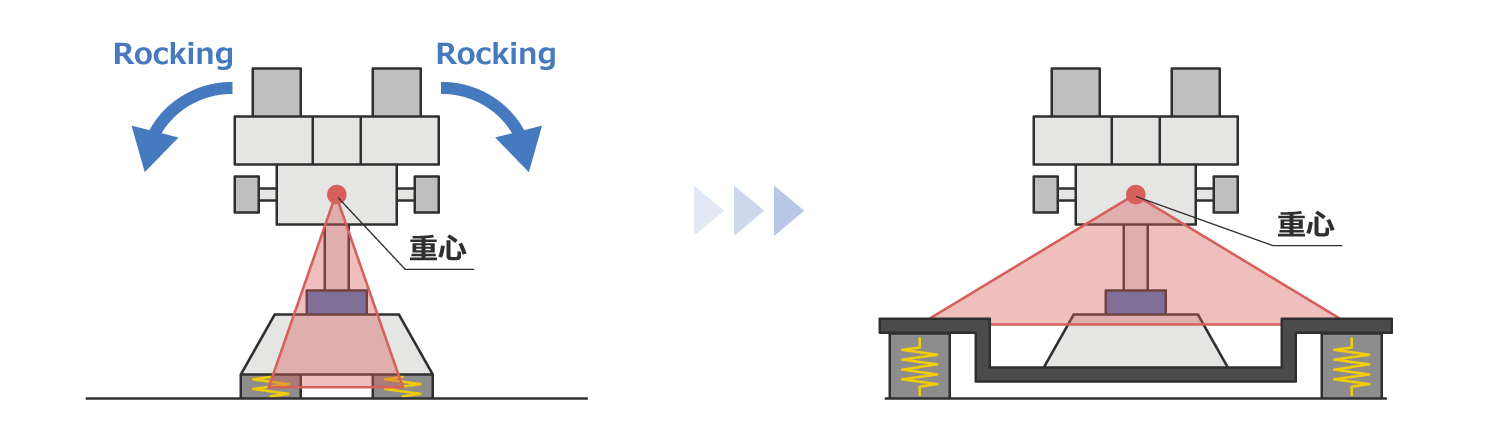

特別是在重心較高的裝置的情況下、裝置的歪斜及晃動可能會變大、導致故障：有一種方法使用防振平臺、確保其重心位于較低位置。
特別是在重心較高的裝置的情況下、裝置的歪斜及晃動可能會變大、導致故障：有一種方法使用防振平臺、確保其重心位于較低位置。

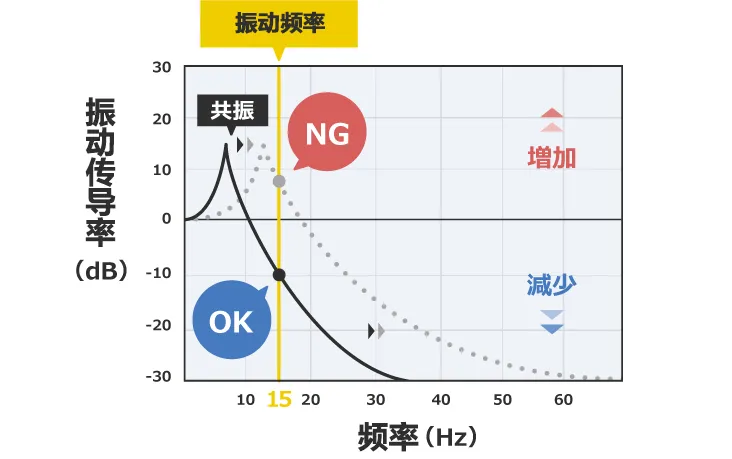

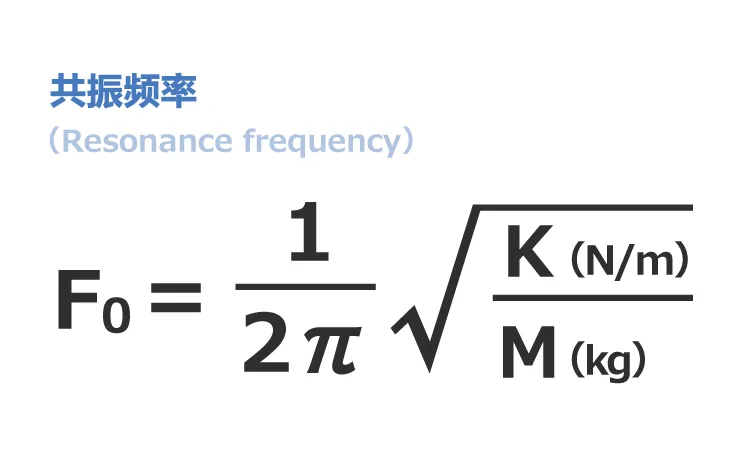

負荷過輕時、無法發揮輕松的除振、防振產品的性能。根據以下圖表以及公式中可以得出、負載越重獲得的F0越小、會像實線偏移、反之則向虛線方向偏移。當振動頻率與波形圖交叉點在0以上時、非但無法獲得防振效果、反而因共振導致振動會被放。大因此,請選定除振、防振產品時、請確保除振對象的質量在「容許載荷范圍內」。
