技術中心2025-11-13
同步及共振及防振
重點
根據該等公式可知、共振頻率隨待消除質量而變化、因此傳遞特性亦會相應變化。即使使用同樣的除振·防振產品、也會減輕配備的除振對象的質量、從下面的圖表實線像虛線一樣、共振頻率向高頻一側偏移的波形、可能會使除振器的振幅變大。
必須選擇符合抗振目標負荷的抗振及抗振產品。
共振頻率曲線
特征數據用作選擇防振及防振產品的指標。讀取產品對搭載負荷的共振頻率（或固有頻率）、并選擇「1/2(0.5倍)」或以下、作為標準。例如、倘若一個支架上的負載為300N、而泵的轉速為2,400rpm、則選擇
計算泵產生的振動頻率。在此情況下、2,400轉/60秒=40Hz。
選擇不超過40Hz/2=20Hz的負載300N。

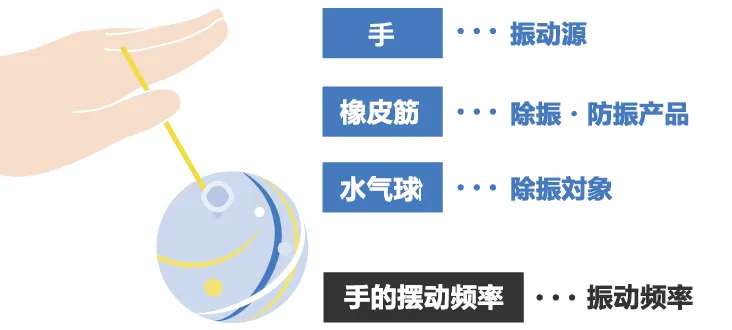

以氣球?yàn)槔⒀菔尽竿健埂ⅰ腹舱瘛辜啊阜勒瘛沟臓顟B(tài)。緩慢上下移動手、橡膠不會伸縮、與手同步移動。此為「同步」?fàn)顟B(tài)。隨后，如果手上下移動、以及氣球上下移動的時間、氣球?qū)⒋蟠蟪^手上下移動的時間。此為「共振」?fàn)顟B(tài)。接下來、手的上下快速移動將導致橡膠的伸縮、導致氣球的移動小于手的移動。此為「除振」?fàn)顟B(tài)。
| 同期 | 輕輕揮手 →手與氣球同步移動 |
|---|---|
| 共振 | 按照氣球上下的時間擺動手 →與手勢相比、氣球大幅移動 |
| 防振 | 快速揮手 →與手動相比、氣球輕微移動 |
重點
振動頻率將導致待消除振動的行為改變、例如「同步」、「共振」及「除振」。對于成為問題的振動振動頻率、選擇「除振」的狀態下的除振·防振產品很重要。如果不正確選擇除振、防振產品、出現「同步」、「共振」的狀態、就會改善振動問題、或者惡化。
振動頻率將導致待消除振動的行為改變、例如「同步」、「共振」及「除振」。對于成為問題的振動振動頻率、選擇「除振」的狀態下的除振·防振產品很重要。如果不正確選擇除振、防振產品、出現「同步」、「共振」的狀態、就會改善振動問題、或者惡化。
有關表示防振及防振性能的傳遞特性

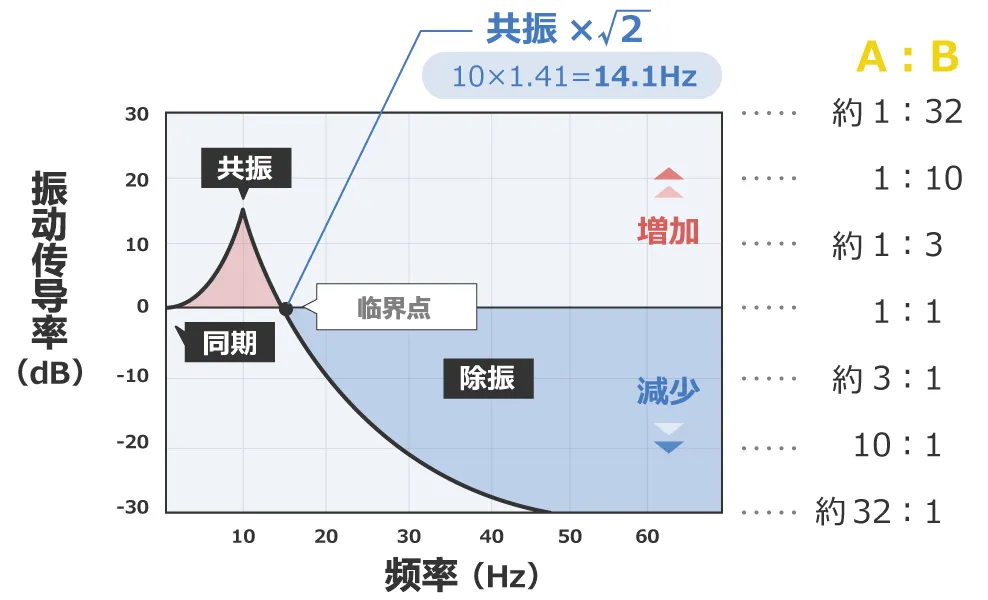

振動傳遞特性為橫軸為振動頻率、縱軸為振動傳遞率的曲線圖。我們認為、詳盡反映了氣球示例所述的同步、共振及防振情況。以下為說明振動傳遞特性的示意圖A及B代表振動。
振動傳遞特性為橫軸為振動頻率、縱軸為振動傳遞率的曲線圖。我們認為、詳盡反映了氣球示例所述的同步、共振及防振情況。以下為說明振動傳遞特性的示意圖A及B代表振動。
以下為振動傳遞率曲線：（倘振動傳遞率τ[dB]為倍數、則為10^(τ/20)[倍]）

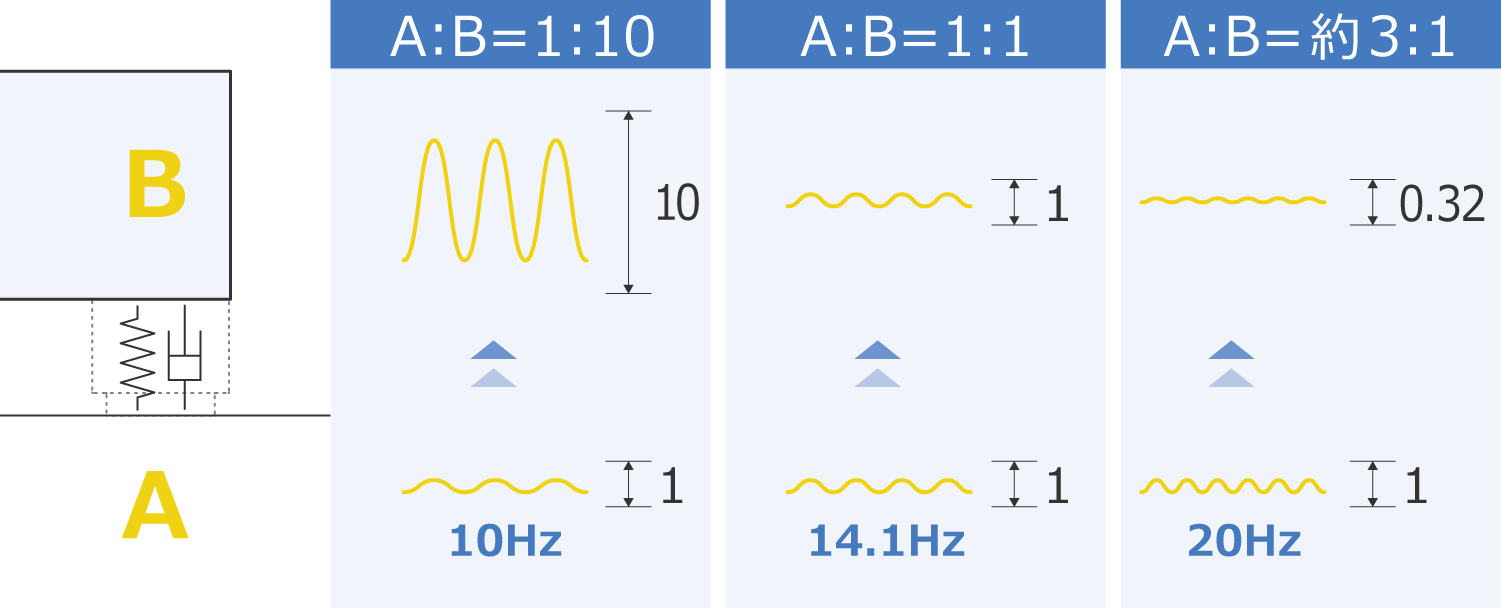

于上圖振動傳遞特征時、振動以形象呈列如下

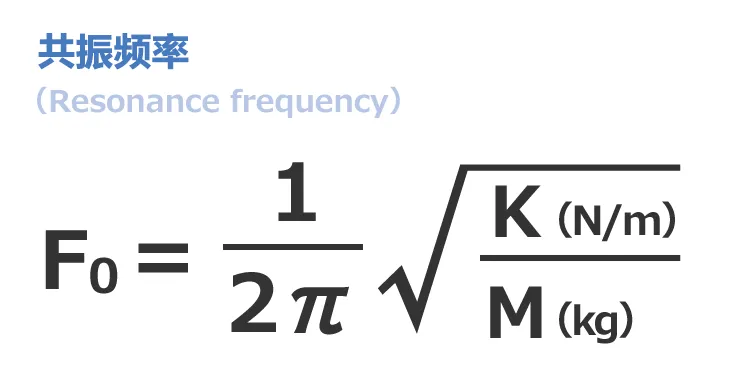

計算共振頻率（固有頻率）的方法
共振頻率（固有頻率）可以根據「待消振質量（氣球重量）」及「彈簧強度（橡膠繩強度）」厘定。
共振頻率（固有頻率）可以根據「待消振質量（氣球重量）」及「彈簧強度（橡膠繩強度）」厘定。
重點

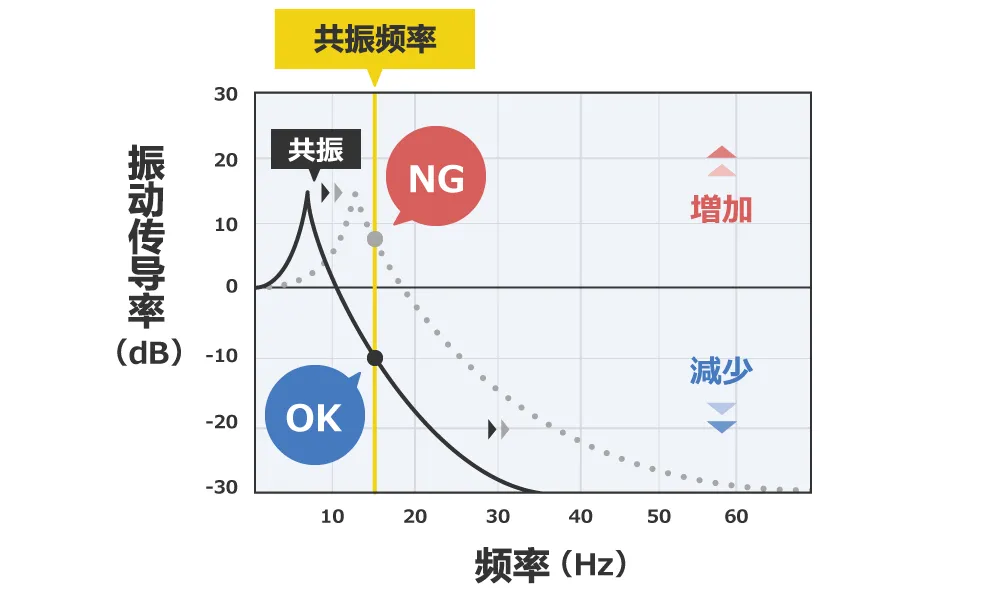

根據該等公式可知、共振頻率隨待消除質量而變化、因此傳遞特性亦會相應變化。即使使用同樣的除振·防振產品、也會減輕配備的除振對象的質量、從下面的圖表實線像虛線一樣、共振頻率向高頻一側偏移的波形、可能會使除振器的振幅變大。
必須選擇符合抗振目標負荷的抗振及抗振產品。
除振·防振特性的表記例和詳細的閱讀方法

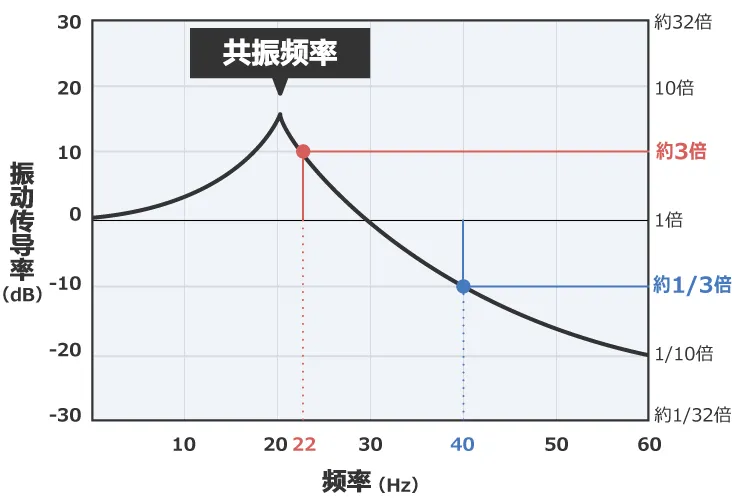

振動傳遞特性曲線
在以下圖表中、由于縱軸的振動傳遞率為-10dB、假設作為防振及防振對象的振動為40Hz、因此、當?shù)匕逭駝?dòng)幅度為1時、振動衰減至約1/3(0.32倍)。另一方面、作為對象的振動為22Hz時、振動傳輸率為10dB、振動將增幅為約3倍。振動傳輸率大于0的頻率會放大、所以需要注意。最大增幅的頻率為除振·防振產品的「共振頻率(=固有振動頻率)」。
在以下圖表中、由于縱軸的振動傳遞率為-10dB、假設作為防振及防振對象的振動為40Hz、因此、當?shù)匕逭駝?dòng)幅度為1時、振動衰減至約1/3(0.32倍)。另一方面、作為對象的振動為22Hz時、振動傳輸率為10dB、振動將增幅為約3倍。振動傳輸率大于0的頻率會放大、所以需要注意。最大增幅的頻率為除振·防振產品的「共振頻率(=固有振動頻率)」。

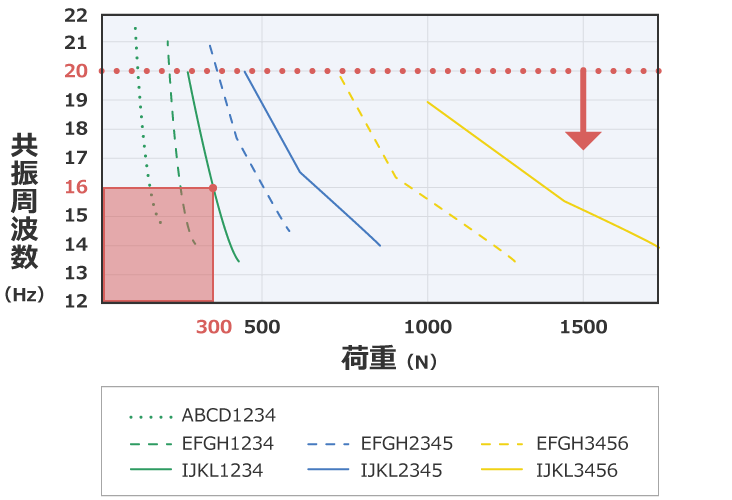

共振頻率曲線
特征數據用作選擇防振及防振產品的指標。讀取產品對搭載負荷的共振頻率（或固有頻率）、并選擇「1/2(0.5倍)」或以下、作為標準。例如、倘若一個支架上的負載為300N、而泵的轉速為2,400rpm、則選擇
計算泵產生的振動頻率。在此情況下、2,400轉/60秒=40Hz。
選擇不超過40Hz/2=20Hz的負載300N。
