打印模具鑲件，隨形冷卻水路

一、增材制造的優勢( 與傳統的模具加工制造過程相比較)

1、無限制的設計

復雜性

隨形冷卻/ 加熱

減少后處理加工時間( 打火花)

質量更輕

專注于降低工件制造時間

?

2、更低的成本

技術性能

更高的生產力

更好的產品質量

更低的產品單價

模具鑲件

10% 的模具成本可以提升

25% 甚至更高的模具性能

?

3、定制化的加工流程

隨形冷卻設計

軟件模擬驗證隨形冷卻效果

材料

模具鋼

?

4、更短的制造時間

鑲件價格便捷

沒有交期限制，模具鋼粉末可以庫存

減少試模時間

以設計主導加工，減少設備準備和調整時間

?

---

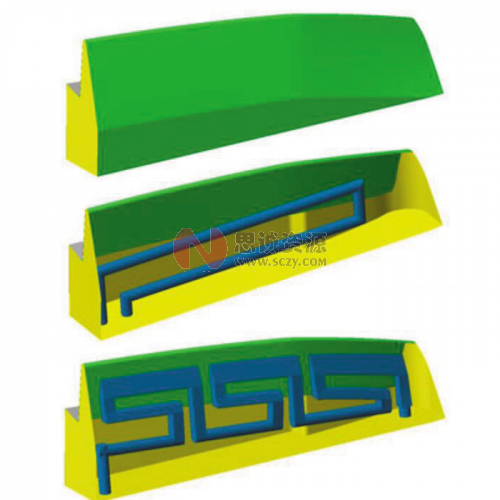

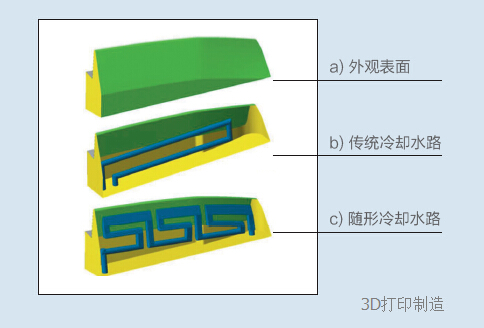

二、隨形冷卻鑲件圖

---

三、增材制造在模具行業的應用隨形冷卻水路設計的優越性：節約成本，降低周期，提升質量，減少產品報廢

1、注塑模具

●針對熱塑性，彈性體等塑膠原料

●3D金屬打印通過隨形冷卻設計能夠更加有效并快速的進行散熱

●效果：顯著降低產品周期，提升產品品質

2、特殊應用案例

●特別適合于需要修補的模具鑲件，吹塑等

●適用于局部損壞需要修補的鑲件而無須整件替換

●節約成本并縮短制造周期（修復加工過程）

?

3、壓鑄模具

●鋁，鋅

●通過設計隨形冷卻水路從而降低產品周期以提升生產效率

?

4、快速成型

●生產模，實驗?zāi)Ｅc傳統鑲件加工相比可以大大降低制造周期

●3D 金屬打印所需制造時間更短，并能提升產品質量，從而相應降低產品成本

?

---

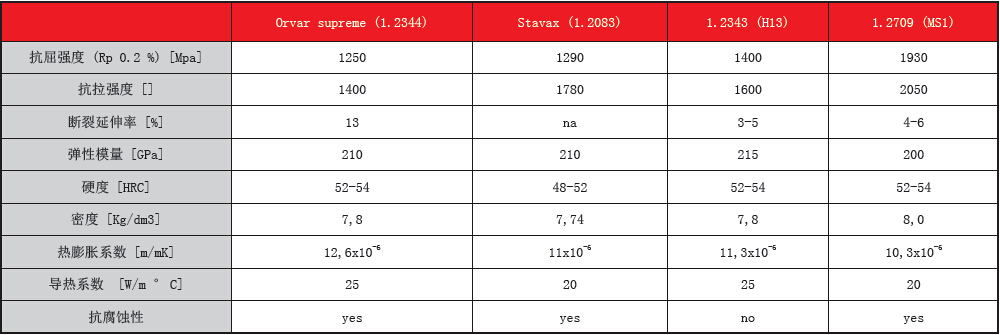

四、與標準模具鋼材相比，EOS 模具鋼是性能非常優越

---

五、案例分析

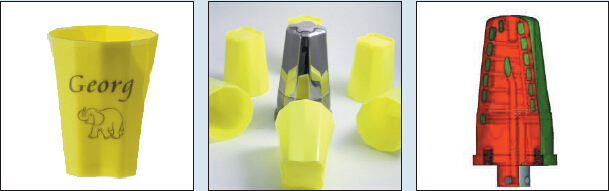

案例分析1

方案

. 嫁接設計，單型腔

. 3D金屬打印模具鑲件設計

隨形冷卻水路

. 硬度: 52-54 HRC

. 表面處理：高拋光

. 制造時間：35 小時

效果

. 降低報廢率

. 改善產品變形

. 產品周期從24 秒降低到13.8 秒，降低42.5%

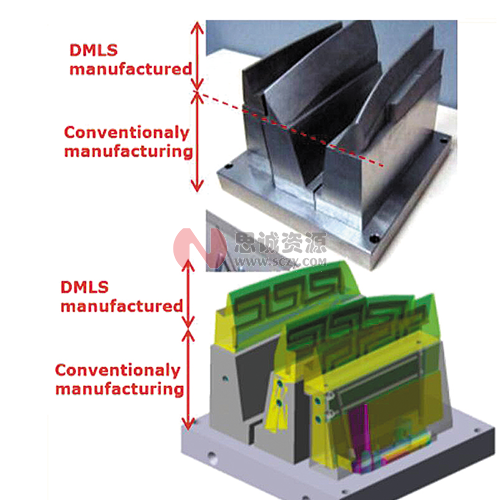

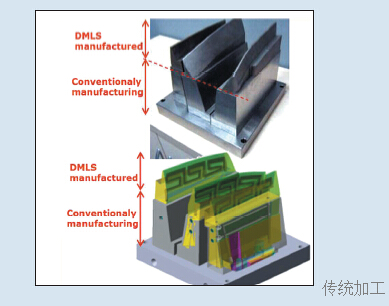

案例分析2  3D金屬打印改善產品品質并且降低產品周期

方案

. 設計隨形冷卻水路

. 嫁接結構

下部基座由CNC 加工

上部結構由3D 金屬打印

?

. 材料: EOS 模具鋼 MS1

. 制造時間:

CNC 鑼床加工: 5 小時

3D 金屬打印: 25 小時

后加工處理: 5 小時

效果

. 產品減少變形并有更好的結構性能

. 更好的外觀表面效果

. 冷卻時間從56 秒降至35 秒 提升37 %

. 冷卻溫度從102° C 降至 82° C

. 溫度梯度從80° C 降低至 30° C

. 生產效率從每分鐘1 件提升到每分鐘2 件

?

?

---

六、我們能什么呢?

應用直接金屬激光燒結技術取決于 :

● 幾何形狀的因素比如外形的復雜程度和尺寸要求

● 設計隨形冷卻的可能性和/ 或必要性

● 使用傳統加工方式不可能實現（比如修模vs 整套模重做）

?

可以為客戶設計冷卻水路嗎？

● 當然可以。為了制造出有良好機械性能和冷卻體系的模具，應用直接金屬激光燒結設計是最佳的選擇

● 我們使用模擬軟件高精準的分析和計算產品的熱點區域和成型周期

● 我們能為客戶提供相應的培訓，以便客戶能更快的了解和正確應用直接金屬激光燒結設計

?

加工精度能達到多少？

● 對于一些小的工件，可以做到 +/- 0.04 to 0.06mm

● 對于一些大的工件，可以做到尺寸精度要求的+/-0.2%

● 可以通過保留加工余量0.3 to 0.5mm 來補償拋光/ 精加工可以到什么程度？

● 可以達到 SPI A-3 或 A-2

● 要達到鏡面拋光會有些難度（跟傳統材料面臨的挑戰一樣），因?yàn)榭赡軙?huì)含有氧化鈦

● 為了達到最好的拋光性能，我們建議在開始拋光之前先加工鑲件

?

表面可以曬紋或涂層嗎？

● 可以，表面可以進行曬紋或者涂層

● 盡管材料是用激光燒結的，但金屬 粉末 MS1(DIN 1.2709) 經過激光燒結后和傳統方式制造出的1.2709 鋼材在性能方面并沒有什么不同

● 在完成增材制造加工工序后，和傳統鋼材一樣，可以對其進行熱處理或涂層處理

● 如果溫度低于400 度時，建議使用涂層處理

?

用MS1 材料打印的鑲件可以進行哪些后處理？

● 非常便于放電加工

● 非常便于涂層或氮化（建議鎳涂層或者PVD 涂層）

● 可以細致地拋光

● 可以激光燒焊

?

---

七、總結

● 3D金屬打印可以為塑膠行業面臨的挑戰提供更好解決方案：更優良的產品品質，更短的制造周期，更低的產品成本，可持續化的產品生產。

● 3D金屬打印可以為創新企業在全球化市場中提升競爭力 。

● 3D金屬打印建立了非常多元化的加工體系，是傳統CNC 和EDM 加工的良好補充。尤其針對一些結構特別復雜而傳統加工難以實現的，注重產品周期和成本的模具提供了很好且快速的解決方案。在模具領域的應用也正在普遍化。

● 我們將持續為客戶提供最優質的3D 金屬方案服務，協助客戶在技術創新 領域中不斷取得拓展，提升企業業績。
