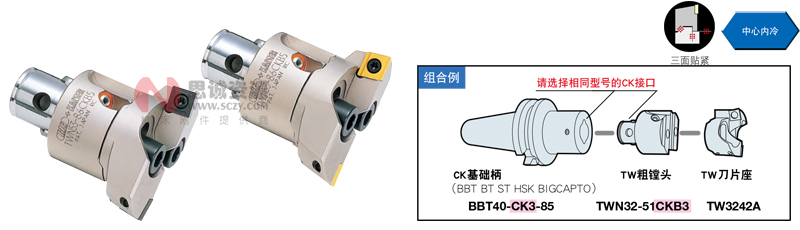

BIG大昭和 CK模塊式鏜刀系統用減徑器
品牌：BIG(大昭和)
型號：CK21-55
?

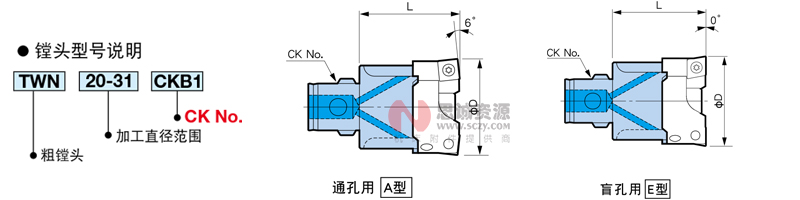

| 加工范圍 φD | 鏜頭型號 | 對應基礎柄 CK No. | 對應刀片座 | L | 對應緊固螺栓 組合（備用） | 對應墊圈 組合（備用） | 重量 （kg） |
| 20 ～ 26 | TWN 20- 31CKB1 | CK1 | TW2026A | 32.5 | TW20SS | TW20BS | 0.06 |
| 25 ～ 31 | TW2531A | ||||||
| 25 ～ 33 | TWN 25- 40CKB2 | CK2 | TW2533A | 35.5 | TW25SS | TW25BS | 0.11 |
| 32 ～ 40 | TW3240A | 0.12 | |||||
| 32 ～ 42 | TWN 32- 51CKB3 | CK3 | TW3242A | 40 | TW32SS | TW32BS | 0.20 |
| 41 ～ 51 | TW4151A | 0.22 | |||||
| 41 ～ 54 | TWN 41- 66CKB4 | CK4 | TW4154A | 47 | TW41SS | TW41BS | 0.40 |
| 53 ～ 66 | TW5366A | 0.43 | |||||
| 53 ～ 70 | TWN 53- 86CKB5 | CK5 | TW5370A | 57 | TW53SS | TW53BS | 0.76 |
| 69 ～ 86 | TW6986A | 0.83 | |||||
| 68 ～ 90 | TWN 68-110CKB6 | CK6 | TW6890A | 71 | TW68SS | TW68BS | 1.6 |
| 88 ～ 110 | TW88110A | 1.7 | |||||
| 98 ～ 126 | TWN 98-153CKB6 | CK6 | TW98126A | 71 | TW98SS | TW98BS | 2.3 |
| 125 ～ 153 | TW125153A | 2.5 | |||||
| 98 ～ 126 | TWN 98-153CKB7 | CK7 | TW98126A | 87 | 3.6 | ||
| 125 ～ 153 | TW125153A | 3.8 | |||||
| 148 ～ 176 | TWN148-203CKB6 | CK6 | TW98126A | 71 | TW98SS | TW98BS | 3.0 |
| 175 ～ 203 | TW125153A | 3.2 | |||||
| 148 ～ 176 | TWN148-203CKB7 | CK7 | TW98126A | 117 | 6.0 | ||
| 175 ～ 203 | TW125153A | 6.2 |
| 加工范圍 φD | 鏜頭型號 | 對應基礎柄 CK No. | 對應刀片座 | L | 對應緊固螺栓 組合（備用） | 對應墊圈 組合（備用） | 重量 （kg） |
| 20 ～ 26 | TWN 20- 31CKB1 | CK1 | TW2026E | 32.5 | TW20SS | TW20BS | 0.06 |
| 25 ～ 31 | TW2531E | ||||||
| 25 ～ 33 | TWN 25- 40CKB2 | CK2 | TW2533E | 35.5 | TW25SS | TW25BS | 0.11 |
| 32 ～ 40 | TW3240E | 0.12 | |||||
| 32 ～ 42 | TWN 32- 51CKB3 | CK3 | TW3242E | 40 | TW32SS | TW32BS | 0.20 |
| 41 ～ 51 | TW4151E | 0.22 | |||||
| 41 ～ 54 | TWN 41- 66CKB4 | CK4 | TW4154E | 47 | TW41SS | TW41BS | 0.40 |
| 53 ～ 66 | TW5366E | 0.43 | |||||
| 53 ～ 70 | TWN 53- 86CKB5 | CK5 | TW5370E | 57 | TW53SS | TW53BS | 0.76 |
| 69 ～ 86 | TW6986E | 0.83 | |||||
| 68 ～ 90 | TWN 68-110CKB6 | CK6 | TW6890E ※ | 71 | TW68SS | TW68BS | 1.6 |
| 88 ～ 110 | TW88110E ※ | 1.7 | |||||
| 98 ～ 126 | TWN 98-153CKB6 | CK6 | TW98126E ※ | 71 | TW98SS | TW98BS | 2.3 |
| 125 ～ 153 | TW125153E※ | 2.5 | |||||
| 98 ～ 126 | TWN 98-153CKB7 | CK7 | TW98126E ※ | 87 | 3.6 | ||
| 125 ～ 153 | TW125153E※ | 3.8 | |||||
| 148 ～ 176 | TWN148-203CKB6 | CK6 | TW98126E ※ | 71 | TW98SS | TW98BS | 3.0 |
| 175 ～ 203 | TW125153E※ | 3.2 | |||||
| 148 ～ 176 | TWN148-203CKB7 | CK7 | TW98126E ※ | 117 | 6.0 | ||
| 175 ～ 203 | TW125153E※ | 6.2 |
1. 附帶緊固螺栓、墊圈。
2. 表中的對應組合商品均不附帶，請另行訂購。
3. 不附帶刀片座，請另行訂購。
4. 不附帶刀片，請另行訂購。
5. 所有TW鏜頭均帶內冷孔。
6. 加工范圍為使用刀片SC06（刀尖半徑R=0.4）和SC09、SC12 （刀尖半徑R=0.8）時的值。
帶※的刀片座型號備有長刃型。
?
?
?
?

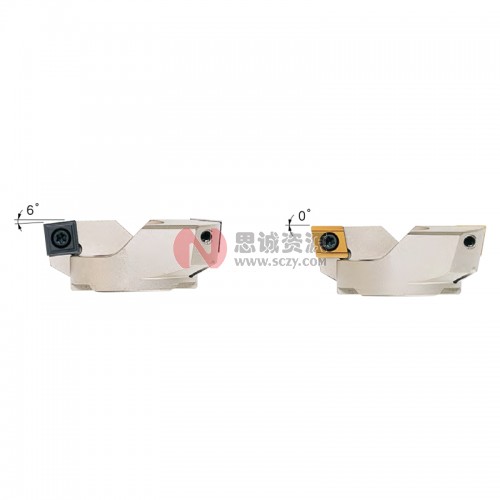

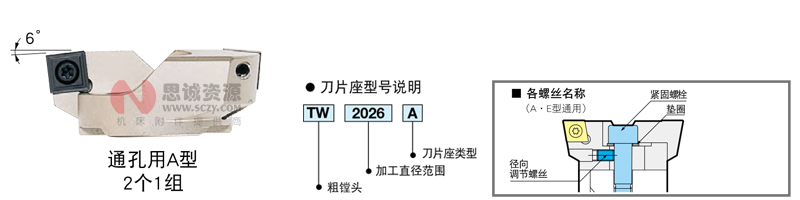

TW刀片座
| 刀片座型號 （2個1組） | 對應鏜頭型號 | 對應刀片 | 對應刀片緊固 螺絲組合 | 刀片座型號 （2個1組） | 對應鏜頭型號 | 對應刀片 | 對應刀片緊固 螺絲組合 | |
| TW2026A | TWN20- 31CKB1 | SC06 | S2.5S-T7 | TW5370A | TWN 53- 86CKB5 | SC12 | S5S-T20 | |
| TW2531A | TW6986A | |||||||
| TW2533A | TWN25- 40CKB2 | TW6890A | TWN 68-110CKB6 | |||||
| TW3240A | TW88110A | |||||||
| TW3242A | TWN32- 51CKB3 | SC09 | S4S- T15 | TW98126A | TWN 98-153CKB6 TWN 98-153CKB7 TWN148-203CKB6 TWN148-203CKB7 | |||
| TW4151A | ||||||||
| TW4154A | TWN41- 66CKB4 | TW125153A | ||||||
| TW5366A |

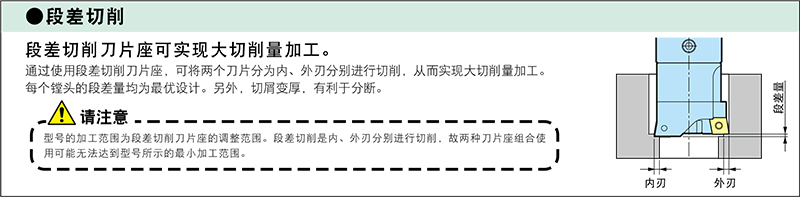

不可進行段差切削。
?
?
?
| 刀片座型號 （2個1組） | 對應鏜頭型號 | 對應刀片 | 對應刀片緊固 螺絲組合 | 刀片座型號 （1個） | 對應鏜頭型號 | 對應刀片 | 對應刀片緊固 螺絲組合 | |
| TW2026E | TWN 20- 31CKB1 | CC06 | S2.5S-T7 | TW2026E-SC | TWN 20- 31CKB1 | CC06 | S2.5S-T 7 | |
| TW2531E | TW2531E-SC | |||||||
| TW2533E | TWN 25- 40CKB2 | TW2533E-SC | TWN 25- 40CKB2 | |||||
| TW3240E | TW3240E-SC | |||||||
| TW3242E | TWN 32- 51CKB3 | CC09 | S4S -T15 | TW3242E-SC | TWN 32- 51CKB3 | CC09 | S4 S-T15 | |
| TW4151E | TW4151E-SC | |||||||
| TW4154E | TWN 41- 66CKB4 | TW4154E-SC | TWN 41- 66CKB4 | |||||
| TW5366E | TW5366E-SC | |||||||
| TW5370E | TWN 53- 86CKB5 | CC12 | S5S-T20 | TW5370E-SC | TWN 53- 86CKB5 | CC12 | S5 S-T20 | |
| TW6986E | TW6986E-SC | |||||||
| TW6890E | TWN 68-110CKB6 | CC12 | TW6890E-SC | TWN 68-110CKB6 | CC12 | |||
| TW6890EL | CC16 | TW6890EL-SC | CC16 | |||||
| TW88110E | CC12 | TW88110E-SC | CC12 | |||||
| TW88110EL | CC16 | TW88110EL-SC | CC16 | |||||
| TW98126E | TWN 98-153CKB6 TWN 98-153CKB7 TWN148-203CKB6 TWN148-203CKB7 | CC12 | TW98126E-SC | TWN 98-153CKB6 TWN 98-153CKB7 TWN148-203CKB6 TWN148-203CKB7 | CC12 | |||
| TW98126EL | CC16 | TW98126EL-SC | CC16 | |||||
| TW125153E | CC12 | TW125153E-SC | CC12 | |||||
| TW125153EL | CC16 | TW125153EL-SC | CC16 |
?
?
2. 平衡切削用刀片座2個為1組。

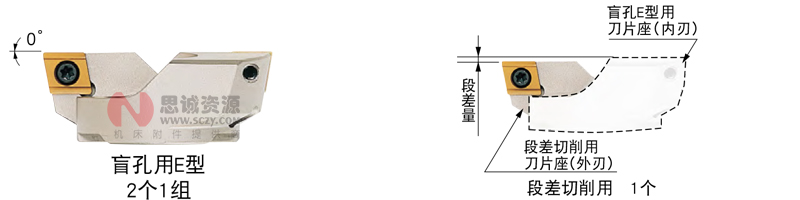

3. 請注意段差切削用刀片座是單個出售。
4. 刀片緊固螺絲組合（另售)含1把扳手和10個螺絲。
5. TW98126、TW125153與不同的鏜頭配合使用時，加工范圍會發生變化。
6. EL型刀片座對應的刀片切削刃長度較長，不可使用30的基礎柄。
?
