日本三豐Mitutoyo CNC影像測量機Quick Visi
品牌：Mitutoyo(三豐)
型號：G629088A8157E1
￥待詢價（提交訂單10分鐘內獲取專屬報價單）
特點：
Z軸行程：使用2.0x輔助鏡頭時為8"（200mm）
全CNC數控X-Y-Z軸定位，或使用帶有操作桿和追蹤球的控制器進行手動定位
Windows?7操作系統專業版
MetLogix? M3-CNC測量軟件
影像邊緣檢測（VED）
集成工作臺運動的視場（FOV）測量
X、Y和Z軸的Renishaw光柵尺精度為0.00002(0.1μm)
彩色數碼攝像頭
LED平行底光照明
LED環形光表面照明
大理石基座
選項：
6.5：1或12：1專用數控變焦鏡頭時為8"(200mm)
用于遠心鏡頭的快換卡口鏡架
可卡口安裝的0.30x、0.80x、1.0x、2.0x和4.0x遠心鏡頭和6.5-1手動變焦鏡頭
用于光學變焦鏡頭的0.5x、1.5x和2.0輔助鏡頭
RENISHAW接觸式測頭套裝
用于變焦鏡頭的LED四象限表面照明
用于CAD圖紙自動對比的DXF/FOV功能包
模塊化系統工作臺
校驗標準件
零件夾具和工件夾持裝置

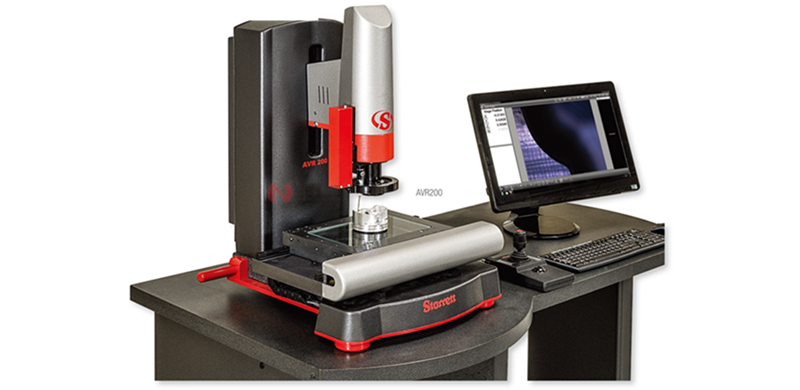

AVR CNC數控自動影像測量系統非常適合用于重復性測量和與CAD文件的自動對比。可配備專用變焦鏡頭或快換卡口 鏡頭鏡架。快換卡口鏡頭館架能安裝各種變焦或遠心鏡頭.以實現微米級分辨率和精密視場（FOV）測量。AVR系列測量系統適合最大尺寸為2.00" x 1.50"的小型零件，成較大零件的部分特征，并可通過工作臺運動進行無縫集成， 用于測量最大長度為8" (AVR200)或I2"(AVR300)的零件。系統還兼容接觸式測頭。AVR系列測系統的硬件包括用于實現最大穩定性的大理石基座、用于實現工作臺平滑楕密運動的循環滾珠直線導軌，以及用于實現高工作效率的全CNC數控系統。AVR系列測量系統圍繞一臺21"—體式觸摸屏計算機建立，該計算機可在Windows?7操作系統下運行MetLogix? M3-CNC軟件。M3軟件可實現3軸測量和2D幾何形狀（點、線、三角形、 矩形）構造。
?
| 光學參數 | 遠心鏡頭 | 專用的變焦鏡頭6.5:1* | 12:01 | |||||
| CCD上的光學放大倍率 | 0.30x | 0.50x | 0.80x | 1.0x | 2.0x | 4.0x | 0.47x到3.0x | 0.39x到4.7x |
| 顯示器上的總放大倍率 | 13x | 22x | 36x | 45x | 89x | 178x | 31x到198x | 26x到310x |
| 視場寬度 | 0.94"(24mm) | 0.55"(14mm) | 0.35"(9mm) | 0.27"7(mm) | 0.14"(3.5) | 0.07"(1.8mm) | 0.39"到0.06"(10到1.6mm) | 0.44"到0.047"(11到1.2mm) |
| 工作間距 | 4.3"(110mm) | 4.3"(110mm) | 4.3"(110mm) | 4.3"(110mm) | 4.3"(110mm) | 4.3"(110mm) | 3.47"(88mm) | 3.47"(86mm) |
| 攝像頭CCD | 1/1.8" | 1/1.8" | 1/1.8" | 1/1.8" | 1/1.8" | 1/1.8" | 1/3" | 1/3" |
| 特點 | 配備M3 DXF/FOV軟件的一體式計算機 |
| 一體式觸摸屏計算機 | x |
| 3的控制安裝在Z向立柱內 | x |
| 21.5"(55cm)彩色圖形觸摸屏 | x |
| Windows?7操作系統專業版 | x |
| 可連接Wi-Fi網絡 | x |
| 影像邊緣檢測 | x |
| X-Y-Z測量 | x |
| 2D幾何構造和高度 | x |
| 集成X-Y工作臺運動的視場（FOV）測量 | x |
| CAD文件導入和導出 | x |
| 測量結果與CAD文件的自動對比 | x |
| 軟件開發商 | MetLogix? |
| AVR200 | AVR300 | |
| 凈重 | 145lbs | 225lbs |
| 66kg | 102kg | |
| 裝運重量 | 250lbs | 300lbs |
| 115kg | 135kg | |
| X-Y-Z行程 | 8"x4"x8" | 12"x8"x8" |
| 200x100x200mm | 300x200x200mm | |

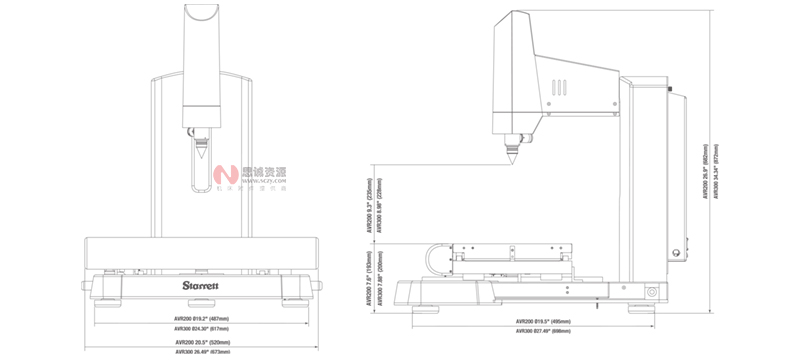

| 尺寸（HxWxD) | 34"x20.5"x27" | 34"x29.2"x35" |
| 863x520x685mm | 865x740x890mm | |
| X-Y軸精度 | 1.9μm+5L/1000 | 1.9μm+5L/1000 |
| Z軸精度 | 2.5μm+5L/1000 | 2.5μm+5L/1000 |
