自營日本BIG側固式立銑刀柄

含稅價

￥待詢價（提交訂單10分鐘內獲取專屬報價單）

品牌: BIG(大昭和)

產品分類: 筒夾刀柄

型號: BBT30-ISL6-60

單位: 個

配送倉庫: 國內倉庫

貨期

產品亮點: 加厚本體壁設計，對應立銑刀柄橫向進給加工。

數量: - +

產品樣本

日本BIG側固式立銑刀柄.pdf

: 立即購買加入購物車

服務保障: 發票保障　正品保障

支付方式: 支付寶 微信支付 銀行轉賬

品牌專區

進入品牌專區

服務說明

1、由思誠資源優選發貨，并提供售后服務

2、因庫存實時變化，具體發貨時間以實際發貨為準

BIG(大昭和)區域經理 李經理：18929218517咨詢

商品詳情

PDF數據手冊

加厚本體壁設計，對應立銑刀柄橫向進給加工。

BIG-PLUS (BBT基礎柄）在BIG-PLUS主軸和既有的BT主軸上均可使用。

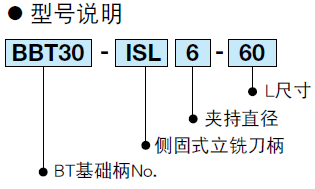

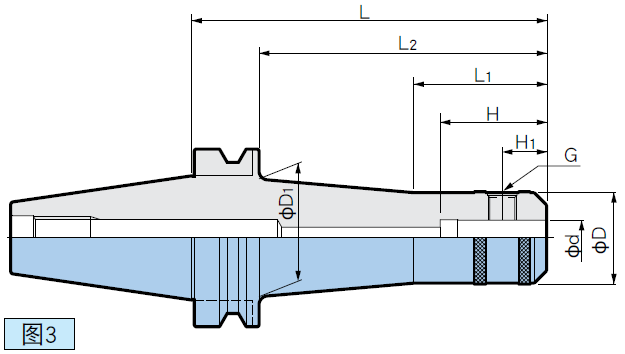

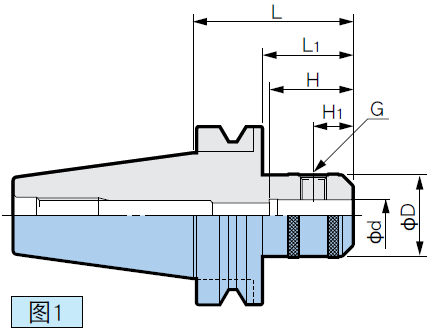

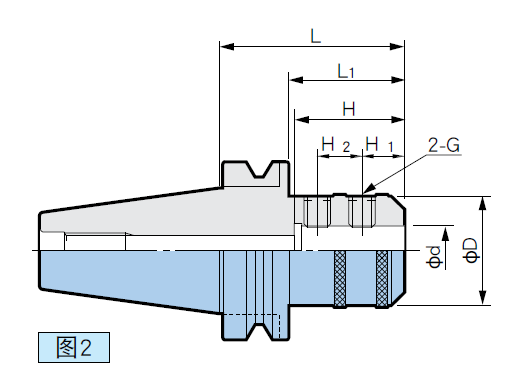

BIG-PLUS BBT基礎柄型號	BT基礎柄型號	圖	φd （H5）	φD	φD1	L	L1	L2	H	H1	H2	G	質量
BBT30-ISL 6- 60	ー	1	6	25	ー	60	38	ー	（85）	18	ー	M 6	0.52
-ISL 8- 60			8	28					（85）	18		M 8	0.55
-ISL10- 60			10	35					45	20		M10	0.64
-ISL12- 60			12	42					48	22.5		M12	0.74
-ISL16- 60			16	48					53	24		M14	0.81
BBT40-ISL12- 75	ー	1	12	42	ー	75	48	ー	（110）	22.5	ー	M12	1.5
-ISL16- 75	ー		16	48					53	24		M14	1.5
-ISL20- 75	BT40-ISL20- 75		20	52					55	25		M16	1.6
-ISL25- 90	-ISL25- 90	2	25	63.5		90	63		60	24	25	M18×P2	2.1
-ISL32-105	-ISL32-105	2	32	72		105	ー		82	24	28	M20×P2	2.9
BBT50-ISL16- 90	ー	1	16	48	ー	90	52	ー	（145）	24	ー	M14	4.4
-150	ー	3	16	48	56.5	150	60	112	（205）	24	ー	M14	5.0
-ISL20- 90	BT50-ISL20- 90	1	20	52	ー	90	52	ー	（145）	25	ー	M16	4.5
-150	ー	3	20	52	60.5	150	60	112	60	25	ー	M16	5.3
-ISL25-105	-ISL25-105	2	25	65	ー	105	67	ー	60	24	25	M18×P2	4.6
-150	ー	2	25	65	ー	150	112	ー	60	24	25	M18×P2	5.3
-ISL32-105	-ISL32-105	2	32	72	ー	105	67	ー	90	24	28	M20×P2	5.3
-150	ー	2	32	72	ー	150	112	ー	90	24	28	M20×P2	6.1
-ISL40-120	-ISL40-120	2	40	90	ー	120	82	ー	90	30	32	M20×P2	6.5
-150	ー	2	40	90	ー	150	112	ー	90	30	32	M20×P2	8.1
-ISL42-120	-ISL42-120	2	42	90	ー	120	82	ー	90	30	32	M20×P2	6.5
-150	ー	2	42	90	ー	150	112	ー	90	30	32	M20×P2	8.0
-ISL50-121	-ISL50-121	2	50	99.5	ー	121	83	ー	90	35	35	M24×P2	7.2

BT柄型號中"-"記號的無標準品，請選用BBT基礎柄。
1.帶內冷孔，但在使用中心內冷時需封住排氣孔。
2.在鉆孔加工中使用中心內冷時，請使用側固式鉆孔刀柄型。（參閱A121)
3.( )中的H尺寸是指到拉釘?shù)撞课恢玫膮⒖汲叽纭?br/>

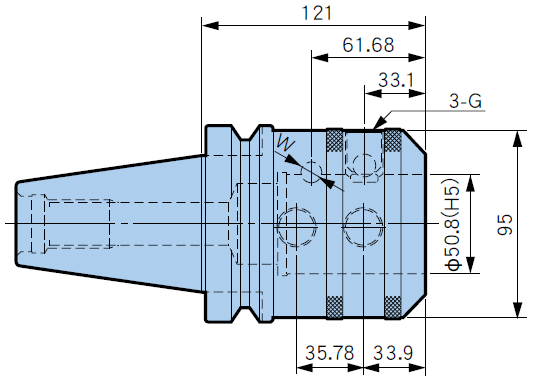

[加強栓型]BIG標準品
?加強栓固定，立銑刀用側固刀柄。

BIG-PLUS (BBT基礎柄）在BIG-PLUS主軸和既有的BT主軸上均可使用。

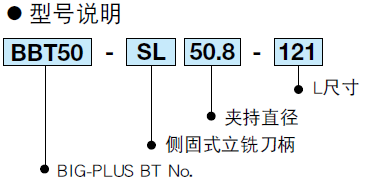

BIG-PLUS BBT基礎柄型號	BT基礎柄型號	G	緊固螺栓	W	質量
BBT50-SL50.8-121	BT50-SL50.8-121	M20	K2025F	φ11.1	6.2

1.本刀柄適用于加強栓型立銑刀。
2.附帶緊固螺栓。


