德國波龍BLUM LC50-DIGILOG激光對刀儀 2018新品！采用DIGILOG技術的前瞻性的加工中心激光測量系統！

德國波龍BULM LC50-DIGILOG激光對刀儀前瞻性的加工中心激光測量系統

發明家又一項新發明。幾十年以來，憑借出色的性能，LaserControl 系列確保了無數加工中心達到極高的精度、可靠性和效率。為確保能無時無刻地以經濟的成本達到最好的加工質量，從微加工的機床、到大批量生產、再到大型的零件加工，都可使用該系統。而最新一代產品也會續寫這段成功的歷史：憑借前瞻性的 DIGILOG 技術，在生產測量技術領域開發出了多種多樣、意想不到的用途。

– 自動測量極為省時
– 優異的制造質量和極低的次品率
– 實現封閉式工作流程
– 無人化、自動化的運行模式
– 工藝安全性達到全新境界

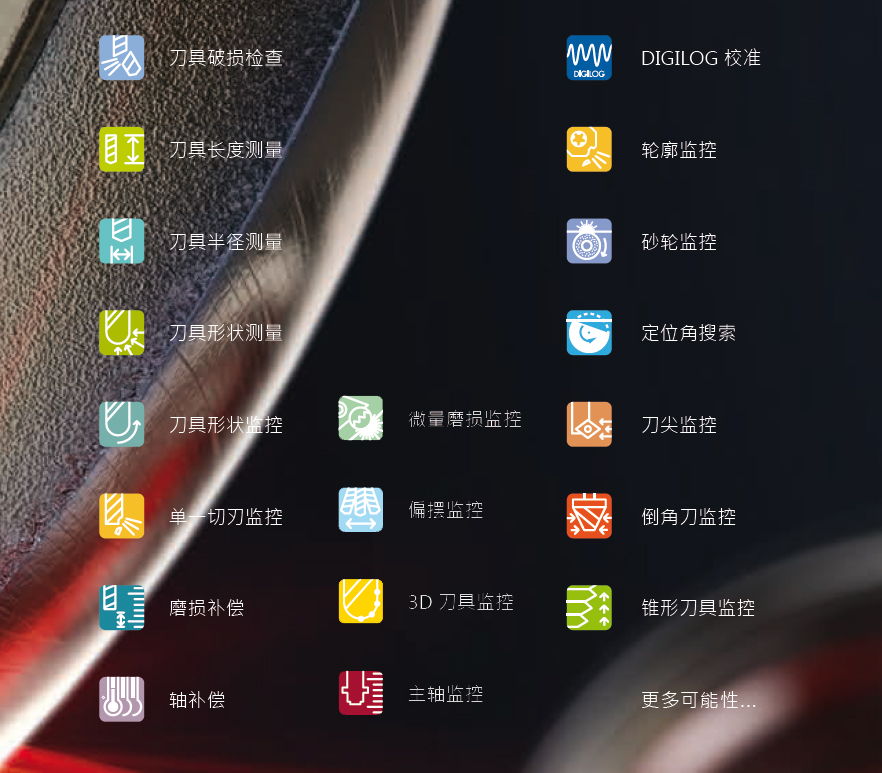

– 測量并監控各種刀具類型、形狀以及切割材料
– 補償主軸漂移和切削刀刃同心度誤差

德國波龍BULM LC50-DIGILOG激光對刀儀 DIGILOG 技術不僅僅是在測量技術領域掀開了新的篇章

數字化已經成為過去 – 未來屬于 DIGILOG 技術。從測頭開始，DIGILOG 技術現已徹底改變了機床的激光測量技術。該技術可以對刀具的所有刀刃進行模擬式信號分析。這樣，用戶在很短時間內就能測得很多測量值，使刀具測量無與倫比地精準、快速和穩定。

(每秒鐘數千個測量值)

快速
– 高度動態地測量所有刀具特征
– 針對刀具的所有刀刃，每秒測得數千個測量值
– 測量和檢驗時間最多縮短 60%
– 根據刀具的額定轉速動態地調整測量速度

精準
– 利用集成的同心度監控進行 DIGILOG 模擬校準
– 分析數據流
– 通過集成在工藝中的溫度補償始終達到良好的零件精度
– 識別到幾何形狀的變化，例如刀刃上的磨損

工藝安全

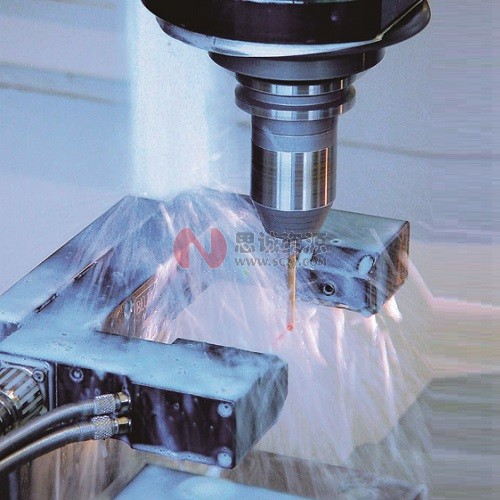

– 盡管受到冷卻劑的影響，測量依然可靠
– 自動過濾掉粘附在刀具上的污垢和冷卻潤滑劑
– 同心度監控識別出劣質的刀架和臟污

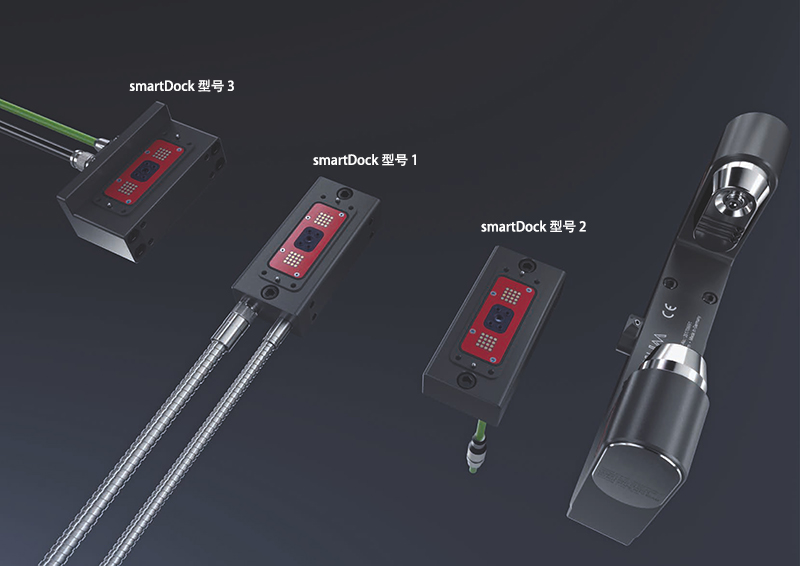

德國波龍BULM LC50-DIGILOG激光對刀儀 smartDock適用于各種情況的接口

smartDock 是全世界唯一適用于最新 BLUM 激光測量系統所有支承系統的標準接口。在這個設計得特別緊湊的機體上，除了電氣、機械和氣動接口之外，還集成了運行所需的所有氣動閥。將智能式接口和接頭以這種節約空間的方式組合在一起，安裝變簡易，并在該系統集成到機械室時提供更大的自由度。

smartDock 型號 1
用于安裝在機臺上的型號
– 需測量更大刀具時可方便地更換系統
– 更快更換，縮短機床停機時間
– 便捷的后期加裝

smartDock 型號 2
下方設有電纜引出口的型號，
可以美觀的安裝在機臺上，
并將電纜隱藏。

smartDock 型號 3
側面設有電纜引出口的型號，可以美觀的側面安裝在機
臺或機床側壁上，并將電纜隱藏。

– 僅 2 根連接線
– 擁有最短切換時間的高端氣動閥
– 無需獨立的氣動單元
– 兼容所有系統類型

德國波龍BULM LC50-DIGILOG激光對刀儀設計一切都為最高的性

在 LaserControl DIGILOG 產品系列的開發中，融入了我們在機床激光測量技術領域長達 30 多年的經驗。新一代產品的特點是其外形既富有現代感、又針對切削工藝優化，并且采用高端組件，具有在全世界備受青睞的測量性能。

優質的激光光學鏡頭
激光光學鏡頭一直是 BLUM 激光測量系統的核心組件。它為無與倫比的重復精度和絕對精度奠定了基礎。即使在測量微型刀具和最小的刀刃幾何時，高質量的激光光學鏡頭、均勻的激光束形狀和聚焦的激光光線也能確保最佳的測量結果。而在最嚴苛的條件下，它也能發揮出最佳性能，并且在精度上遠遠超越其他同類型測量系統。

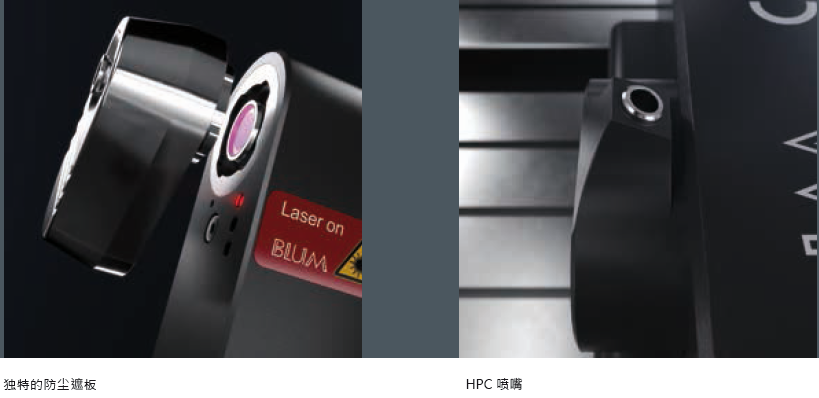

獨特的防塵遮板
全新研發的防塵遮板，可保證在任在生產環境下都能可靠運行。除了可以強力清洗遮板開口之外，特別強勁的阻隔氣流也能為鏡頭提供盡可能好的保護。其他的亮點還有在停機時耗氣量降低到零，以及層流可以確保最高精度。

HPC 噴嘴
所有最新的激光測量系統皆標配新型 HPC 噴嘴。由于結構設計巧妙，這種噴嘴可以安裝在兩側，通過集成的止回閥防止冷卻液聚集。超高的清洗壓力和集中在測量處形成完美的氣流，使得可以快速且無殘留地清除冷卻液、碎屑和其他污物。

德國波龍BULM LC50-DIGILOG激光對刀儀系統緊湊型 & 3D型

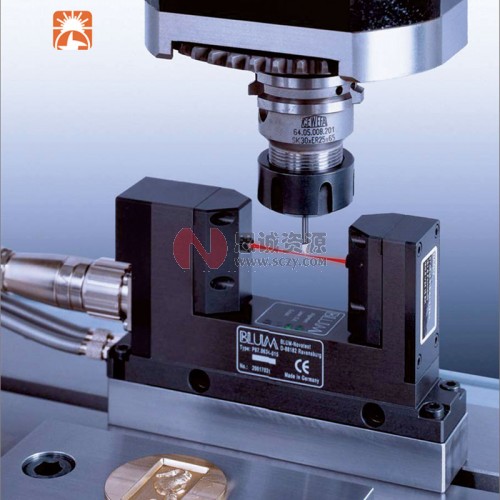

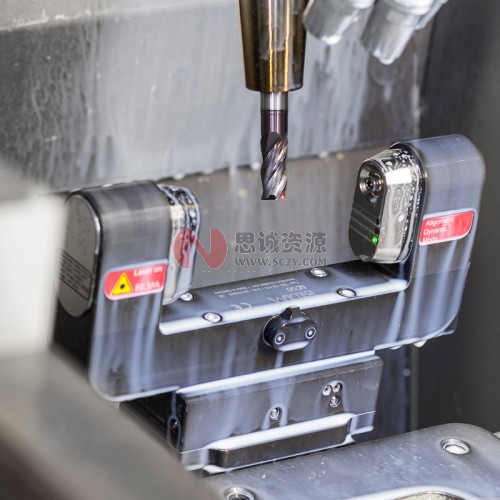

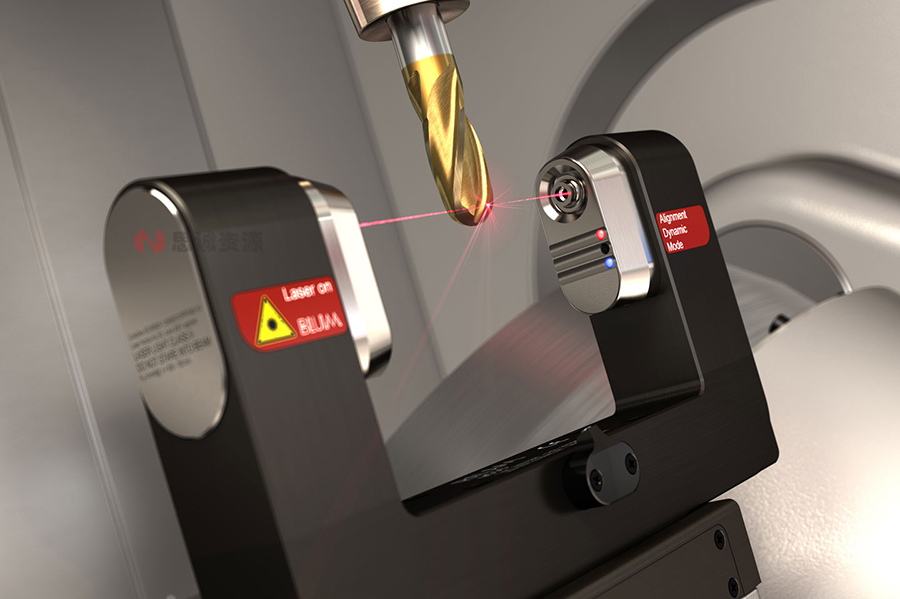

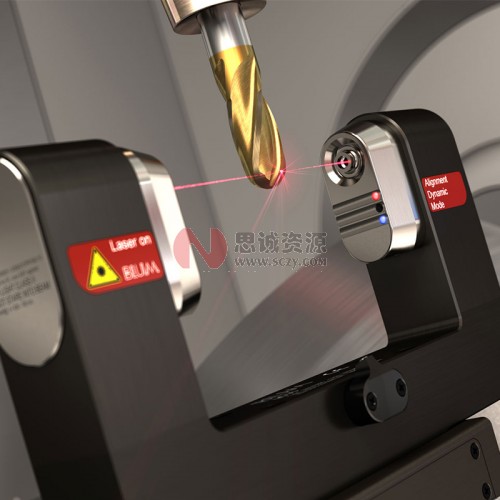

LC50-DIGILOG
由于精度高、可靠性好，緊湊的支承系統可以應用于各種類型的機床。LC50 的標準長度為 150 至 500 mm。通過優質的激光光學鏡頭，該系統還能符合小型高端機器的微加工要求。
– 支承系統提供最大程度上的精度
– 快速、精確、自動測量所有刀具類型、形狀和切割材料
– 出廠時已校準激光束，安裝簡便

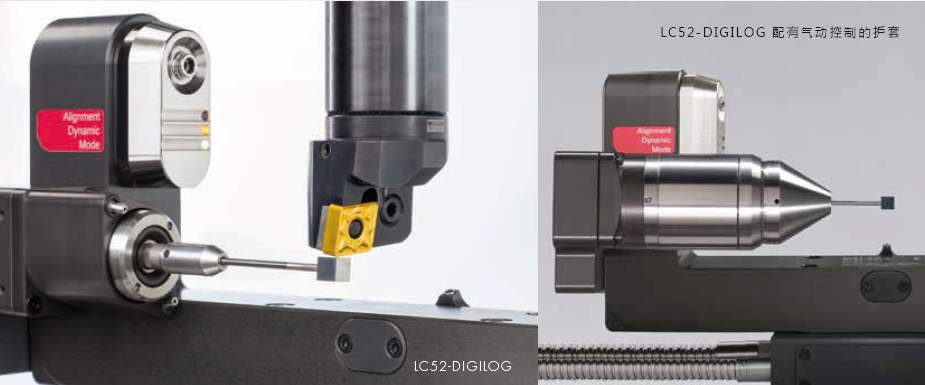

LC52-DIGILOG
配備 3D 測頭的激光測量系統，用于調整和監控整個車銑組合機床的刀具區域。利用激光測量系統無接觸地測量正在旋轉的刀具；利用測頭快速地、接觸式地測量不旋轉的刀具。
– 將兩種測量技術的優勢集合在一部緊湊型設備中。
– 最快速地測量車刀
– 車刀與銑刀共用一個系統，具經濟效益

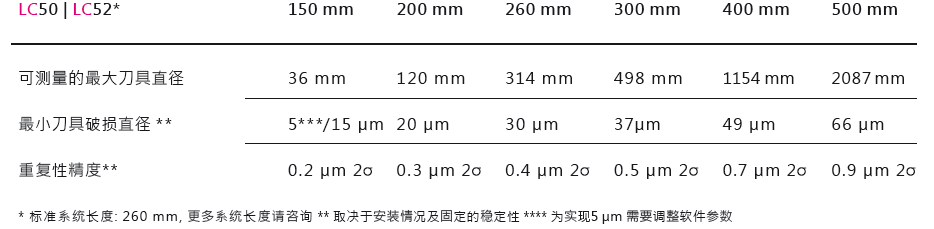

系統概覽

系統長度

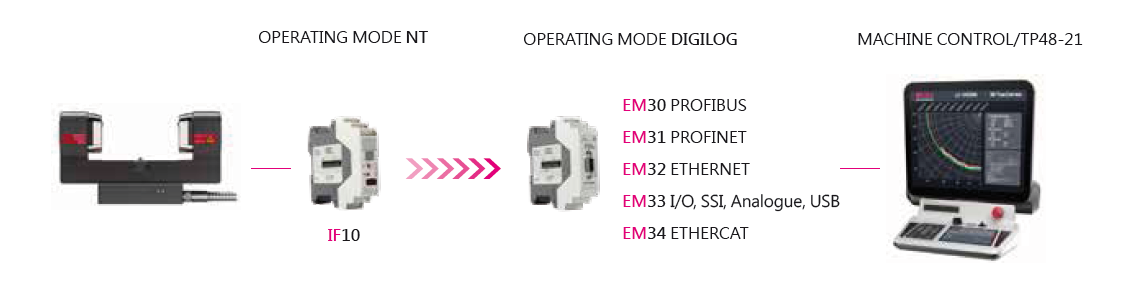

DIGILOG – 一種技術...

同類型一同作業。可靠的傳感器技術對于工序安全、無人化生產至關重要。因此，BLUM 現已符合工業 4.0 對聯網生產的要求。DIGILOG 技術在這里扮演了關鍵角色：基于每秒數千個測量值構成的數據庫，這種前瞻性的測量系統可以給生產帶來革命性的改變。其中包括具有 DIGILOG 測頭的模擬式輪廓掃描、工藝集成的粗糙度測量、用于批量生產的孔徑測量儀、自然還有使用 DIGILOG 激光測量系統的刀具測量。完美協作也體現在界面硬件上。硬件采用模塊化設計，并且可以在使用其他測量系統時輕松擴展。
