BIG大昭和 CKB型 模塊式R型倒角刀
品牌：BIG(大昭和)
型號：CKB
掃碼添加微信
倒角角度更自由 纖細本體有效防止干涉！
5°～85°的角度調整，可通過旋轉角度調節器調節角度！
手動旋轉角度調節器使本體上的刻度線與標記對齊，可在5°～85°的范圍內調節倒角角度。

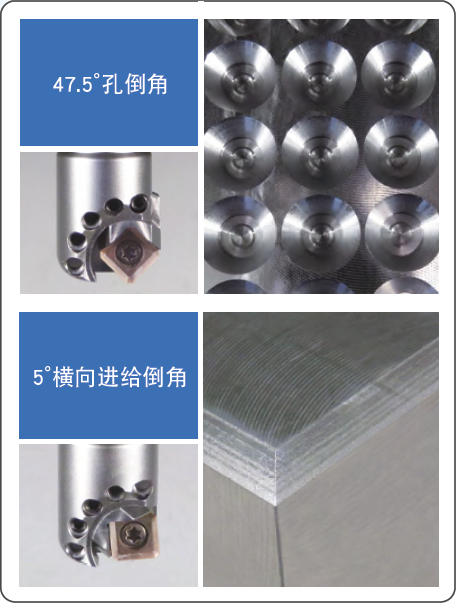

●加工案例

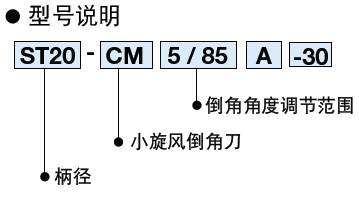

型號ST20-CM5 / 85A-30

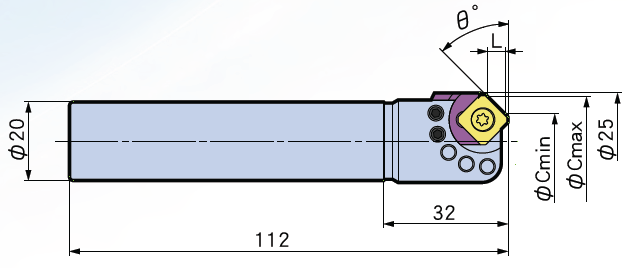

【加工范圍】
| 倒角角度 θ | 最小底孔直徑 φCmin | 最大倒角直徑 φCmax | L |
| 5° | 5.7 | 18.8 | 0.6 |
| 10° | 6.7 | 19.7 | 1.2 |
| 15° | 7.6 | 20.5 | 1.7 |
| 20° | 8.5 | 21.2 | 2.3 |
| 25° | 9.6 | 21.8 | 2.9 |
| 30° | 10.6 | 22.3 | 3.4 |
| 35° | 11.6 | 22.7 | 3.9 |
| 40° | 12.7 | 23 | 4.4 |
| 45° | 13.7 | 23.3 | 4.8 |

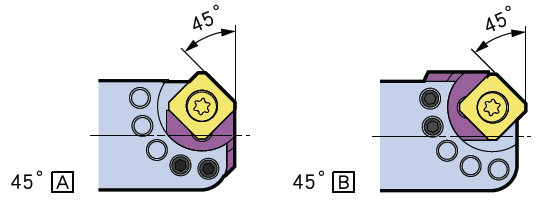

| 45° | 13.4 | 23 | 4.8 |
| 倒角角度 θ | 最小底孔直徑 φCmin | 最大倒角直徑 φCmax | L |
| 50° | 14.4 | 23.2 | 5.2 |
| 55° | 15.5 | 23.3 | 5.6 |
| 60° | 16.4 | 23.3 | 5.9 |
| 65° | 17.4 | 23.2 | 6.2 |
| 70° | 18.3 | 23.0 | 6.4 |
| 75° | 19.1 | 22.7 | 6.6 |
| 80° | 19.9 | 22.3 | 6.7 |
| 85° | 20.7 | 21.9 | 6.8 |
表中的數值僅供參考。準確值請使用對刀儀等進行測定。
《機夾式刀片》另售

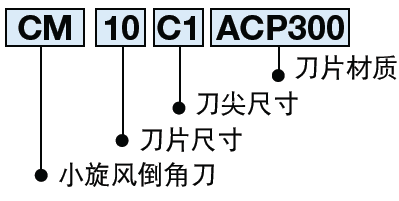

● 型號說明

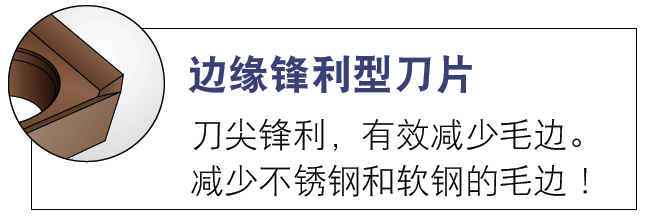

末尾帶 SE的型號表示鋒利型刀片。

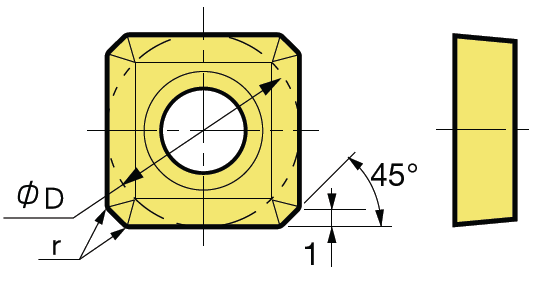

| 型 號 | 內接圓 φD | r | 刀片材質 | 刀片緊固 螺絲組合型號 | |
| ACP200 | DS20 | ||||
| CM10C1 | 10 | 0.2 | ○ | ○ | S4S-T15 |
| CM10C1SE | ○ | — | |||
1. 刀片以10片1盒為單位出售。訂購時請標明刀片型號和材質。
〈訂購例〉CM10C1 ACP200····10片
2. 刀片緊固螺絲組合含緊固螺絲10顆和扳手1把。
3. 刀片緊固螺絲、鎖緊扳手屬于消耗品。請定期進行更換和預備。
刀片材質
| ACP200 | DS20 |
| 鋼、鑄鐵用 | 鋁合金、非鐵金屬用 |
| 采用納米級TiAIN與AlCrN 的超多層膜，耐磨損性能 優異的PVD涂層硬質合金。 | 超平滑、低摩擦、耐溶 著性能優異的鋁合金、 非鐵金屬專用的DLC涂 層硬質合金。 |
