BIG大昭和 SDF36 內置防振機構的防振刀柄
品牌：BIG(大昭和)
型號：SDF36
掃碼添加微信
| 型號、貨號 | φD1 | L | L1 | L2 | 質量(kg) | 價格 | 起訂（單位:件） | 操作 |
|---|---|---|---|---|---|---|---|---|
| BBT50-SDF36-47- 170 | 47 | 350 | 170 | 297 | 5.6 | 加購詢價 |
-
+
|
加入購物車 |
| BBT50-SDF36-47- 220 | 47 | 400 | 220 | 347 | 6.3 | 加購詢價 |
-
+
|
加入購物車 |
| BBT50-SDF36-60- 170 | 60 | 350 | 170 | 297 | 6.7 | 加購詢價 |
-
+
|
加入購物車 |
| BBT50-SDF36-60-220 | 60 | 400 | 220 | 347 | 7.8 | 加購詢價 |
-
+
|
加入購物車 |

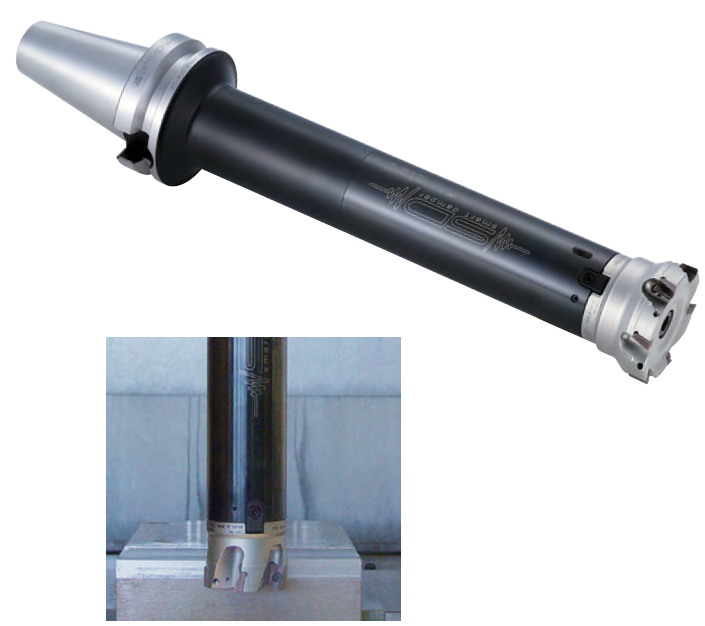

內置防振機構的防振刀柄
*獨特的內部防振機構有效抑制振動。
*模塊式結構，自由組合。

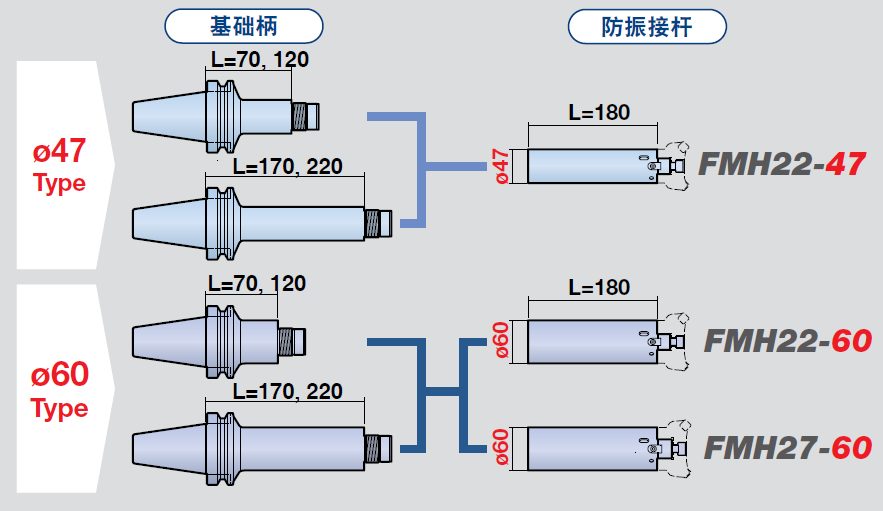

系統配置圖（BBT50 刀柄時）一把防振接桿(BBT/HSK刀柄共通）可以用于不同長度的基礎柄。

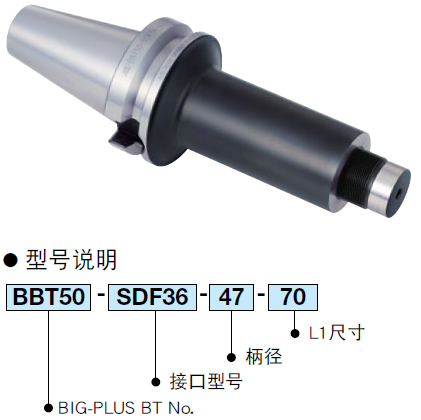

[基礎柄]
BIG-PLUS（BBT 基礎柄）在BIG-PLUS 主軸和既有的BT 主軸上均可使用。

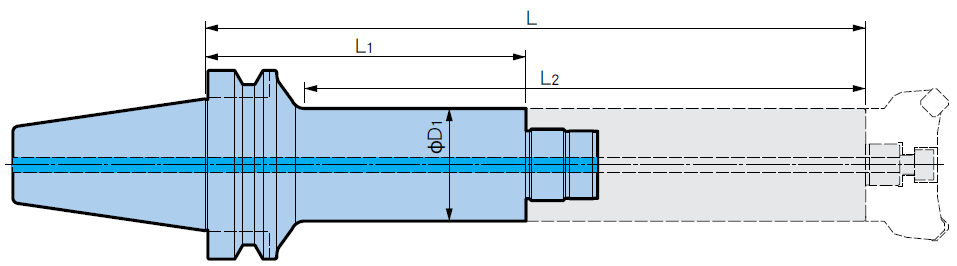

| BIG-PLUS BBT基礎柄 型號 | φD1 | L | L1 | L2 | 質量 （kg） | 對應防振接桿 |
| BBT50-SDF36-47- 170 | 47 | 350 | 170 | 297 | 5.6 | FMH□□DP-47 |
| BBT50-SDF36-47- 220 | 400 | 220 | 347 | 6.3 | ||
| BBT50-SDF36-60- 170 | 60 | 350 | 170 | 297 | 6.7 | FMH□□DP-60 |
| BBT50-SDF36-60-220 | 400 | 220 | 347 | 7.8 |
[防振接桿]

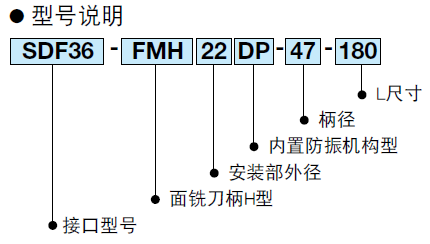

| 型號 | φD1 | φD2 | L | L1 | L2 | W | G | 質量 （kg） | 鉤式 扳手型號 | 最小法蘭直徑 φC |
| SDF36-FMH22DP-47- 180 | 22 | 47 | 180 | 18 | 5 | 10 | M10 | 3.0 | FK45-50L | 36 |
| SDF36-FMH22DP-60- 180 | 22 | 60 | 180 | 18 | 5 | 10 | M10 | 4.5 | FK58-62L | 49 |
| SDF36-FMH27DP-60- 180 | 27 | 60 | 180 | 20 | 6 | 12 | M12 | 4.5 | 46 |
1. 在基礎柄上的安裝方法請參閱使用說明書。
2. 質量不包含刀盤。
3. 附帶鉤式扳手、刀盤緊固螺栓。
4. 附帶的刀盤緊固螺栓不合適時，請參照A115的緊固螺栓表另外選擇。
5. φC表示面銑刀柄刀盤安裝面的最小直徑。選擇刀盤時，法蘭面直徑小于面銑刀柄最小法蘭直徑時，需格外注意。
