ZEISS蔡司 M5 DG11 加長桿
品牌：ZEISS(蔡司)
型號：M5 DG11
快速更換您的工件
放置工件往往要花去大量的時間。使用我們的裝卡系統可以使您快速方便的安裝工件。一套裝卡系統可以在幾種裝卡設備中快速的切換。這套系統可以方便的安裝在三坐標測量機上。工件可以直接安裝在該系統、三爪卡盤或CARFIT?CMB上。

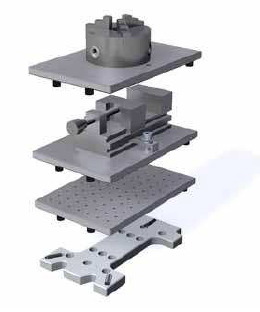

300x200裝卡系統
如果您需要測量許多不同的工件或有很多測量任務要完成，那么有一個能夠方便快速更換夾具的系統是最好的。我們的裝卡系統是一個有效且節省時間的解決方案，因為您無需每次調整夾具。
裝卡系統
該系統包括：
一個支撐平臺；
一個300x200平板；
一個73mm虎鉗或一個125mm三爪卡盤。
| 訂單號 | 描述 |
| 626109-9220-130 | 裝卡系統配虎鉗 |
| 626109-9220-140 | 裝卡系統配卡盤 |
| 附件 | |
| 626109-9220-040 | 三爪卡盤 |
| 626109-9220-030 | 虎鉗 |
| 626109-9220-020 | M6平板 |
| 626109-9220-010 | 支撐平臺 |

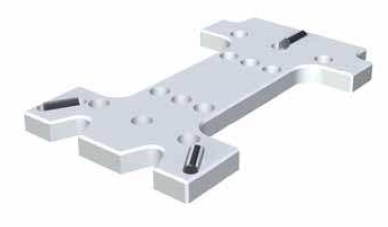

支撐平臺
該平臺可直接安裝在您的三坐標測量機臺面上。
| 訂單號 | 描述 |
| 626109-9220-010 | 支撐平臺 |

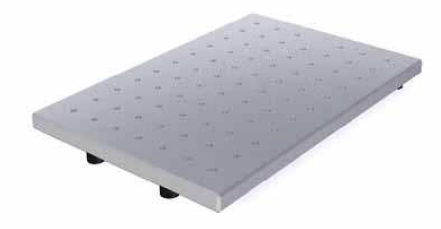

平板
該平板表面均勻分布M6 25的孔。它允許您安裝自己的夾具或我們的安裝組件(000000-0411-562)。
| 訂單號 | 描述 |
| 626109-9220-020 | M6平板 |
| 附件 | |
| 600062-0210-000 | CMB-E柔性夾具 |

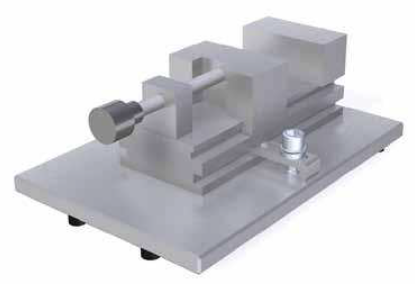

虎鉗
該虎鉗擁有寬度73mm的空間，最大長度為100mm。
| 訂單號 | 描述 |
| 626109-9220-030 | 虎鉗 |

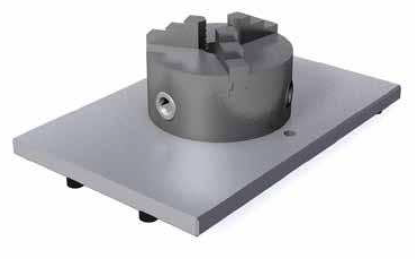

三爪卡盤
該三爪卡盤可安裝在300 x 200 mm的裝卡系統上。
| 訂單號 | 描述 |
| 626109-9220-040 | 三爪卡盤 |

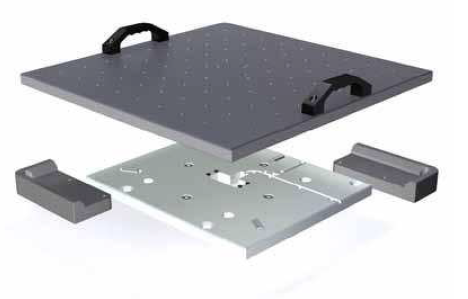

500x500裝卡系統
裝卡系統
該裝卡系統有一個帶有M10和M12孔的平板(626109-9220-510)。500x500的裝卡系統適用于ZEISS Max系列的所有機器和入門型機器。該系統的總高度為45mm。
| 訂單號 | 描述 |
| 626109-9220-620 | M6孔均勻分布可變平臺裝卡系統500x500, 安裝孔M10 (DuraMax) |
| 626109-9220-622 | M6孔均勻分布可變平臺裝卡系統500x500, 安裝孔M12 |
| 626109-9220-650 | 可變平臺裝卡系統500x500, 安裝孔M10 (DuraMax) |
| 626109-9220-652 | 可變平臺裝卡系統500x500, 安裝孔M12 |
| 附件 | |
| 626140-9111-200 | 溫度傳感器,塑料包裝,3m電纜 |
| 626109-9220-550 | M6孔均勻分布500x500裝卡托盤 |
| 626140-9121-500 | TSM-50溫度傳感器連接單元（CMM端） |
| 626140-9122-500 | TSP-50溫度傳感器連接單元（夾具端） |
| 626140-9112-200 | 溫度傳感器,鐵質包裝,3m電纜 |
| 626109-9220-520 | 500x500裝卡托盤 |

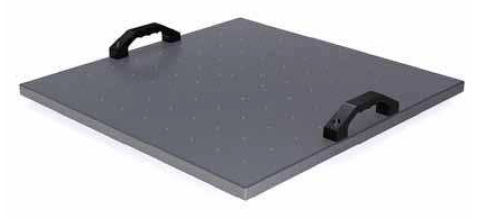

裝卡托盤
-該托盤（鋁合金）帶有的M6 50x50mm孔和手柄；
-為安裝溫度傳感器提供接口。
| 訂單號 | 描述 |
| 626109-9220-520 | M6孔均勻分布500x500裝卡托盤 |
| 626109-9220-550 | 500x500裝卡托盤 |
| 附件 | |
| 626140-9122-500 | TSP-50溫度傳感器連接單元（夾具端） |
支撐平臺
-該平臺（鋁合金）帶有M10和M12的孔；
-為安裝溫度傳感器提供接口；
-適用于ZEISS Max系列的所有機器和入門型機器；
-包含裝卡材料。
| 訂單號 | 描述 |
| 626109-9220-512 | M12 500x500 支撐平臺 |
| 附件 | |
| 626109-9220-550 | 500x500裝卡托盤 |
| 626109-9220-520 | M6孔均勻分布500x500裝卡托盤 |
金屬防松螺帽
螺紋有M6和M8兩種。
| 訂單號 | 描述 |
| 626109-0031-000 | 金屬防松螺帽, M6 |
| 626109-0033-000 | 金屬防松螺帽, M6, 小 |
| 626109-0034-000 | 金屬防松螺帽, M8 |
溫度接口

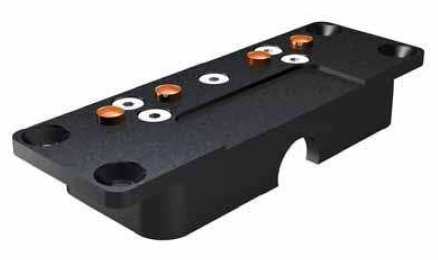

TSM-50溫度傳感器連接單元（CMM端）
該器件是626109-9220-510基本裝卡平板的一部分，包含3m長的電纜，使用SUB-D連接器與CMM相連接。
| 訂單號 | 描述 |
| 626140-9121-500 | TSM-50溫度傳感器連接單元（CMM端） |

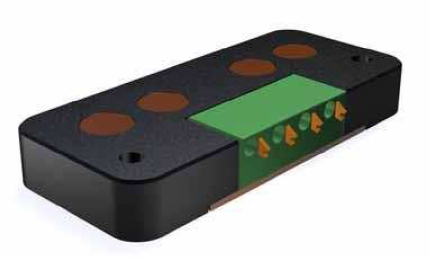

TSP-50溫度傳感器連接單元（夾具端）
該器件是500x500托盤的一部分，它可直接與裝卡件相連將溫度信號傳輸至機器端。
| 訂單號 | 描述 |
| 626140-9122-500 | TSP-50溫度傳感器連接單元（夾具端） |
| 附件 | |
| 626140-9112-200 | 溫度傳感器,鐵質包裝,3m電纜 |
| 626140-9111-200 | 溫度傳感器,塑料包裝,3m電纜 |
溫度傳感器
該溫度傳感器（電纜長度3m）可直接安裝在夾具上。提供塑料或鐵制外殼。
| 訂單號 | 描述 |
| 626140-9111-200 | 溫度傳感器,塑料包裝,3m電纜 |
| 626140-9112-200 | 溫度傳感器,鐵質包裝,3m電纜 |
| 6261140-9130-000 | 備用傳感器 |
| 6261140-9132-000 | SUB-D/SUB-D延長線, 3m |

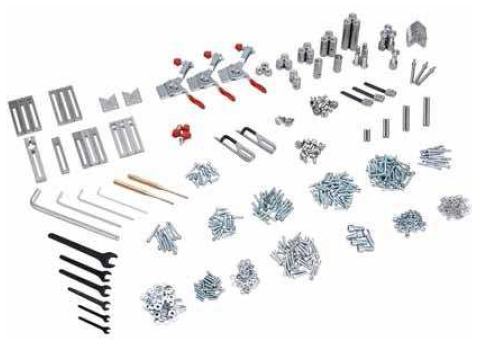

CMB-E柔性夾具
CARFIT? CMB KIT-E包含的部件可以快速便捷的裝卡工件。該組件中不包含三明治板。
| 訂單號 | 描述 |
| 600062-0210-000 | CMB-E柔性夾具 |
| 附件 | |
| 600062-0116-000 | CMB三明治板 700x800x30 (J&P 訂單號: 13 02 0008) |
| 600062-0117-000 | CMB三明治板 500x500x20 DuraMax (J&P 訂單號: 13 02 0009) |
| 600062-0112-000 | CMB三明治板 250x250x20 (J&P 訂單號: 13 02 0003) |
| 600062-0113-000 | CMB三明治板 400x300x20 (J&P 訂單號: 13 02 0005) |
| 626109-9220-020 | M6平板 |
| 600062-0115-000 | CMB三明治板 600x800x30 (J&P 訂單號: 13 02 0007) |
| 600062-0111-000 | CMB三明治板 500x400x20 (J&P 訂單號: 13 02 0001) |
| 600062-0114-000 | CMB三明治板 400x600x20 (J&P 訂單號: 13 02 0006) |

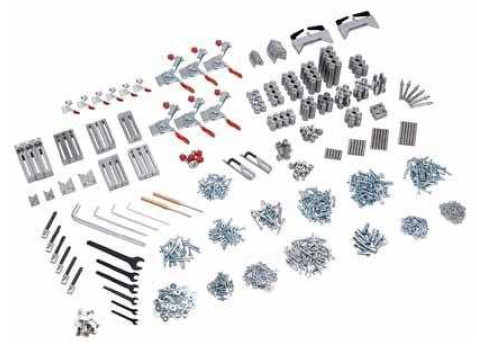

CMB-U柔性夾具
CARFIT? CMB KIT-U包含的多樣性部件可以快速便捷的裝卡工件。該組件中不包含三明治板。
| 訂單號 | 描述 |
| 600062-0220-000 | CMB-U柔性夾具 |
| 附件 | |
| 600062-0116-000 | CMB三明治板 700x800x30 (J&P 訂單號: 13 02 0008) |
| 600062-0117-000 | CMB三明治板 500x500x20 DuraMax (J&P 訂單號: 13 02 0009) |
| 600062-0112-000 | CMB三明治板 250x250x20 (J&P 訂單號: 13 02 0003) |
| 600062-0113-000 | CMB三明治板 400x300x20 (J&P 訂單號: 13 02 0005) |
| 626109-9220-020 | M6平板 |
| 600062-0115-000 | CMB三明治板 600x800x30 (J&P 訂單號: 13 02 0007) |
| 600062-0111-000 | CMB三明治板 500x400x20 (J&P 訂單號: 13 02 0001) |
| 600062-0114-000 | CMB三明治板 400x600x20 (J&P 訂單號: 13 02 0006) |

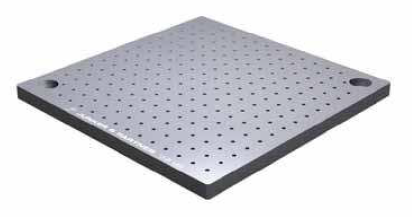

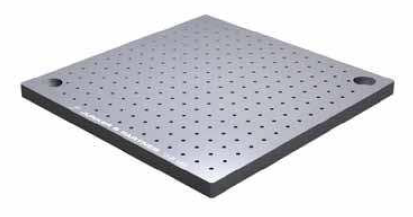

CARFIT? CMB M6三明治板
三明治板是CARFIT?小型測量治具的基礎。它是以測量儀在不同的X和Y測量范圍內放置，并且提供在測量儀安裝時的固定孔位。所有的三明治板都是經過硬化處理，能夠提供出色的耐用性。
孔距為50x50mm CARFIT?夾具標準件是利用M6的孔位裝配的。
| 訂單號 | 描述 |
| 600062-0112-000 | CMB三明治板 250x250x20 (J&P 訂單號: 13 02 0003) |
| 600062-0113-000 | CMB三明治板 400x300x20 (J&P 訂單號: 13 02 0005) |
| 600062-0114-000 | CMB三明治板 400x600x20 (J&P 訂單號: 13 02 0006) |
| 600062-0111-000 | CMB三明治板 500x400x20 (J&P 訂單號: 13 02 0001) |
| 600062-0117-000 | CMB三明治板 500x500x20 DuraMax (J&P 訂單號: 13 02 0009) |
| 600062-0115-000 | CMB三明治板 600x800x30 (J&P 訂單號: 13 02 0007) |
| 600062-0116-000 | CMB三明治板 700x800x30 (J&P 訂單號: 13 02 0008) |
CARFIT? CMK M4三明治板
孔距為50x50mm CARFIT?夾具標準件是利用M4的孔位裝配的。
| 訂單號 | 描述 |
| 600062-0215-001 | CMK M4三明治板 240x240x15 微型 (J&P 訂單號: 13 05 1000) |

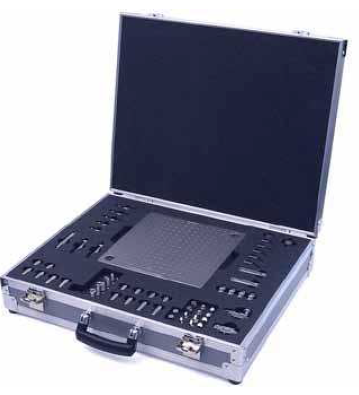

CARFIT? CMB微型測量夾具
| 訂單號 | 描述 |
| 600062-0215-000 | CMB微型測量夾具 |
| 附件 | |
| 600062-0215-001 | CMB三明治板 240x240x15 Mini (J&P 訂單號: 13 05 1000) |

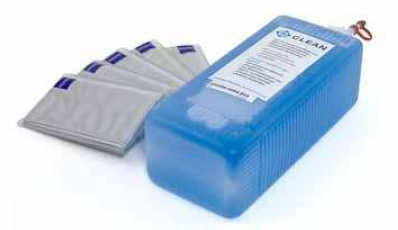

清潔工具
清潔對于高精度測量是非常重要的。為了達到最好的測量結果，必須在測量前對工件進行清潔。我們的清潔工具適用于ZEISS所有機器。
| 訂單號 | 描述 |
| 000000-1359-469 | 小型清潔棉 |
| 000000-0501-614 | 清潔噴劑 200ml |
| 626119-0010-005 | 清潔刷 |
| 626119-0010-007 | 滌綸棉簽 1,6mm, (500個) |
| 626119-0010-008 | 滌綸棉簽 3,2mm, (500個) |
| 626119-0010-009 | 滌綸棉簽 6,4mm, (500個) |
| 626119-0010-006 | 聚酰胺彈性手套 |
| 000000-0424-218 | TX409清潔布,9" x9" |
