瑞士Trimos 丹青Dantsin V9系列二維測高儀
品牌：Trimos
型號：G5DC3C0E808FA6
￥待詢價（提交訂單10分鐘內獲取專屬報價單）
測高儀
測量工具行業的標準
高精度測高儀
518系列 — 高精度2D測量系統
指示精度可達(1.1+0.6L/600)μm。
● 高度測量具有出色的高精度，并且擁有豐富的測量功能。
● 采用高精度反射性線性編碼器和高精度導軌，追求更高的精度。
● 測量可以通過圖標命令來執行，支持一鍵操作，具有豐富功能的同時追求操作的簡便性。
● 使用TFT液晶顯示屏，以達到良好的可視性和可操作性。
● 氣體全浮/半浮系統可以進行氣浮高度調整。
● 配有連接打印機、數顯量具的端口外，還配備有RS-232C通信功能等豐富的接口。
● 高度基準的巖石平臺的信息請參見E-47頁。
● 數據備份/恢復，工件測量程序可通過USB存儲設備來執行(FAT16/32兼容格式)。
規格

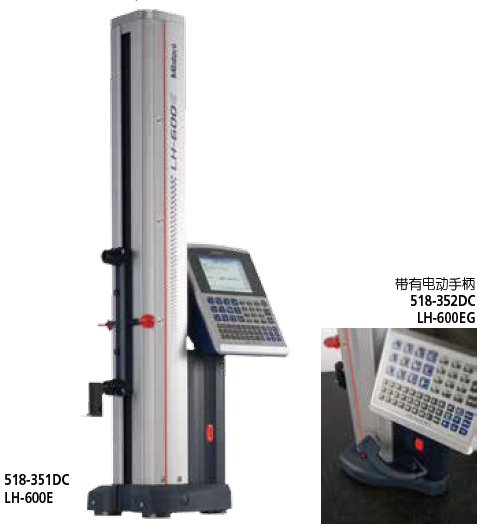

| 貨號 | 518-351DC | 518-352DC | |
| 型號 | LH-600E | LH-600EG(帶電動手柄) | |
| 測量范圍 | 0 - 977mm(600mm) | ||
| 分辨力 | 0.0001/0.001/0.01/0.1mm(可選擇) | ||
| 精度 20?C |
指示精度*1 | (1.1＋0.6 L/600)μm L = 任意測量長度(mm) | |
| 重復精度*1 | 平面：0.4μm(2σ) 孔：0.9μm(2σ) | ||
| 垂直度(前后)*2 | 5μm(補正后) | ||
| 直線度(前后)*2 | 4μm(機械精度) | ||
| 導向方式 | 滾動軸承 | ||
| 驅動方式 | 電機驅動(5.10.15.20.25.30.40mm/s)/手動 | ||
| 檢測原理 | 反射形線性編碼器 | ||
| 測力 | 1N(自動定壓功能) | ||
| 平衡方式 | 對重平衡 | ||
| 主機移動方式 | 全浮動(移動時)/半浮動(測量時)空氣軸承 | ||
| 空氣源 | 內置壓縮機 | ||
| 顯示裝置 | 5.7英寸彩色TFT液晶顯示 | ||
| 可存儲程序 | 50 | ||
| 可存儲數據 | 60,000(1個程序最大數據30,000) | ||
| 電源 | 充電電池/AC適配器 | ||
| 電池壽命 | 約5小時(氣浮和上下自動升降占儀器工作量的25%的情況下) | ||
| 電池充電時間 | 約3小時(充電中也可以使用) | ||
| 尺寸(W×D×H) | 237×438×1013mm | 247×438×1013mm | |
| 質量 | 24kg | 24.5kg | |
| 使用溫度/濕度范圍 | 5 - 40oC/RH20 - 80％(無凝結) | ||
| 儲存溫度/濕度范圍 | －10 - 50oC/RH5 - 90％(無凝結) | ||
為了進行高精度測量，請注意以下事項。
?請盡量在接近20oC、溫度變化較少的環境中使用。
?本機會受到平臺平面度的影響，請使用JIS 1級以上的平臺。
*2: 垂直度 · 直線度的值，為使用杠桿式測微頭(MLH-521)以及Mu checker (M-511)時的值。
屏顯實例

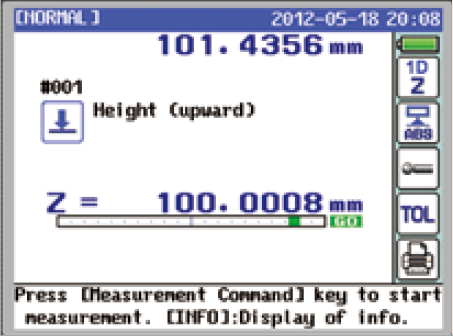

測量畫面

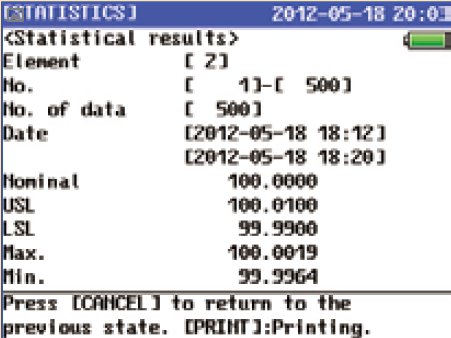

統計計算結果畫面

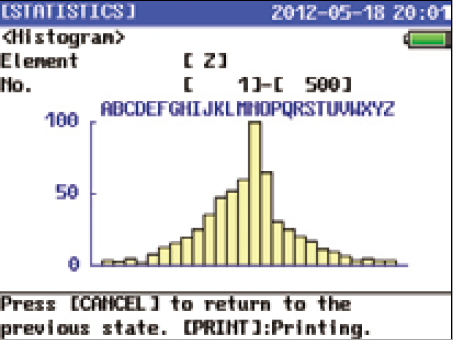

直方圖結果畫面

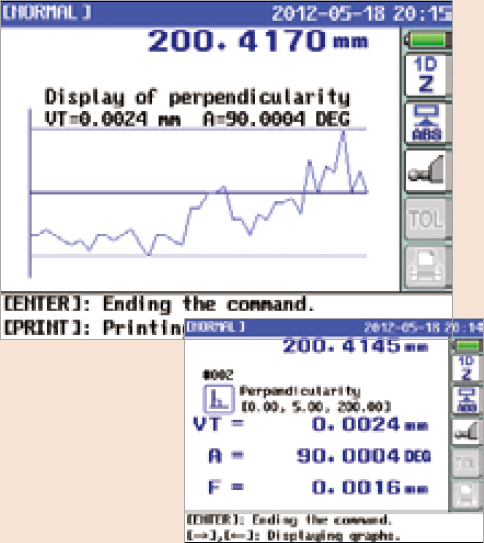

垂直度測量結果畫面: 圖表顯示*3
垂直度測量結果畫面: 數值顯示*3
*3： 使用這個功能時，必須使用數顯指示表或拉桿式測頭+ 數顯Mu-Checker。
標準附件
●球徑校正量塊 No.12AAA715
* 當使用錐形測頭進行校正時，需要使用球徑校正量塊12AAA787 (為錐形測頭)
●配重 (2個) No.12AAF674

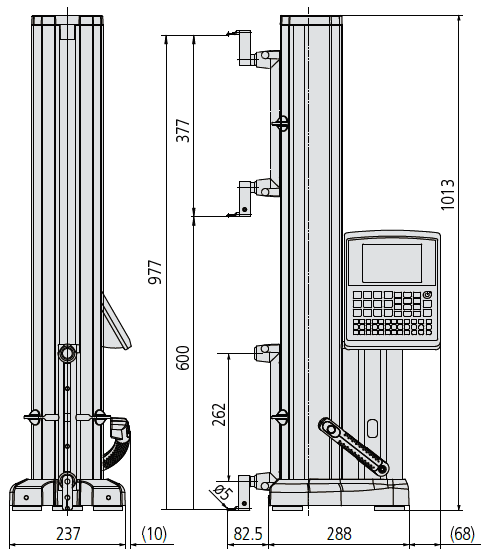

尺寸

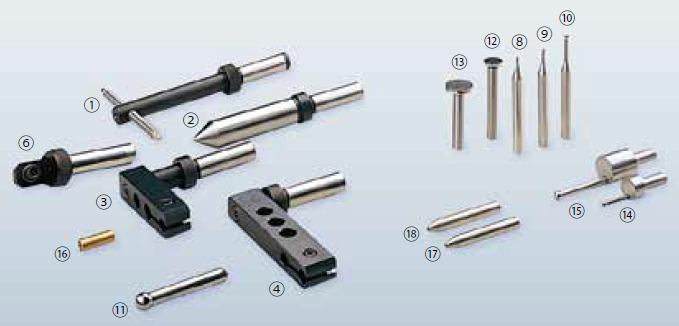

選件
①深度測頭No.12AAC072
②錐形測頭No.12AAC073
③指針式指示表支架(?8mm軸套) No.12AAA792
④測頭延長夾
No.12AAA793
?10圓柱型測頭No.12AAB136
*需要增加配重(共4塊)
●?1球型測頭(同軸型)
No.12AAF666
●?2紅寶石球型測頭(同軸型) No.12AAF667
⑨?3球型測頭(同軸型)No.957262
⑩?4球型測頭子(同軸型)No.957263
??10球型測頭(同軸型)No.12AAB552
●?10球型測頭(同軸型)L：120 No.12AAF669
●?5盤型測頭
No.12AAF670
●?10盤型測頭
No.12AAF671
??20盤型測頭No.957265
?1球型測頭(偏心軸)：No.12AAF672
??4球型測頭(偏心軸) No.12AAA788
?5球型測頭(偏心軸) No.05HAA394
??6墊圈 No.226116
工件樣品No.12AAA879
?帶M3螺紋桿*1 No.226118
盤型測頭
?20 No.532345, ?30 No.930803
●電池包
No.12AAF712
?根據要使用的測頭或測針，調零時可能需要使用量塊。
*1 可以安裝三坐標測量機的測針。
多種擴展設備
●A4打印機連接線 No.12AAA804 (2m)
●RS-232C連接線 No.12AAA807 (2m)
數據連接線 No.936937 (1m) No.965014 (2m)
