CNC/NC全自動和半自動測量

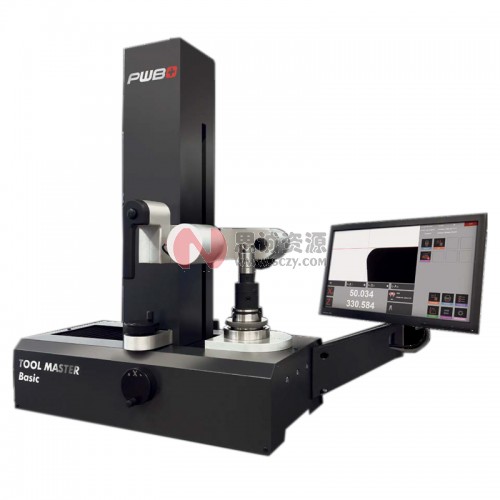

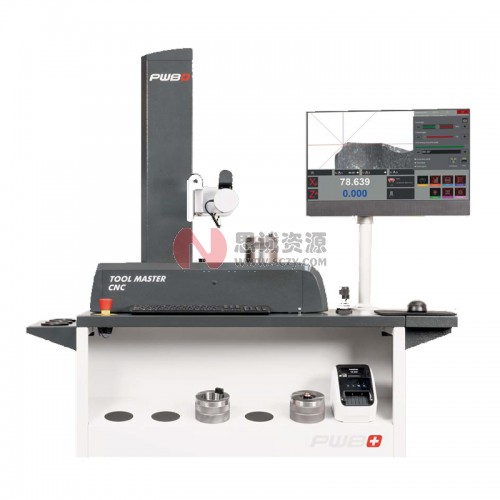

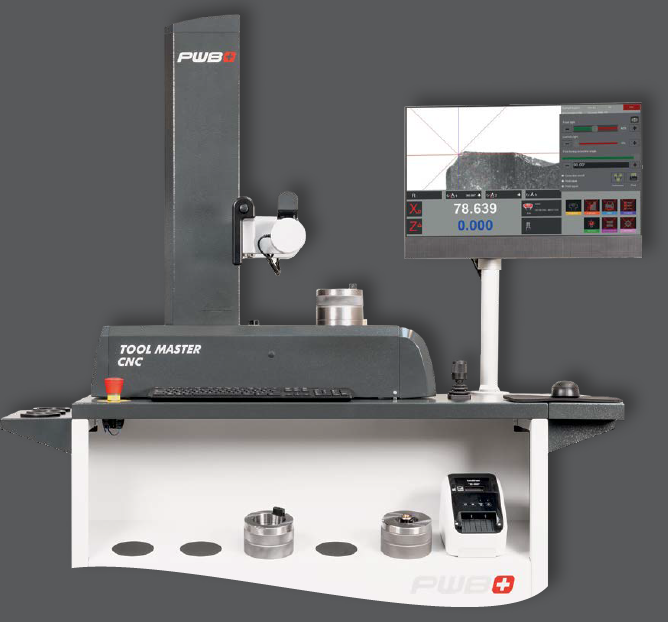

使用 TOOL MASTER CNC /NC 刀具預調儀，只需按一下按鈕即可實現刀具測量。 這意味著測量結果精確可靠，測量過程快速高效。我們通過品牌組件和我們的 EyeRay? CNC 圖像處理向您保證最高的工藝可靠性和質量。

特點

? CNC 控制X/ Z 軸和 C 軸

（僅適用于電動 C 軸）

? EVOSET 高精度主軸（動力夾緊）

快速夾緊系統 PSE

? 手柄控制X/ Z/ C 軸和旋鈕可帶來更多操作便利

? EyeRay? CNC 圖像處理

? 帶遠心鏡頭的數碼相機

? 22 英寸一體機，帶觸摸屏

? 光柵尺的測量系統

? 自動校準

? 無極電動微調

? 透射光和反射光下的刀具檢測

? 帶有刀具適配器托盤的工作臺

? 熱敏打印機，包括 1 卷標簽紙

? 緊急停止

? 適配器管理和刀具管理

? EyeRay? 界面

? 在線支持界面

? 操作權限管理

? 易操作且獨有的EyeRay? 測量風格

? 帶 EU/CH 適配器的電源插板

? Windows 10 操作系統

? 電壓 230 伏

可選項

? 使用后處理、RFID 數據載體 (Balluff )、二維碼、特殊客戶解決方案進行數據傳輸

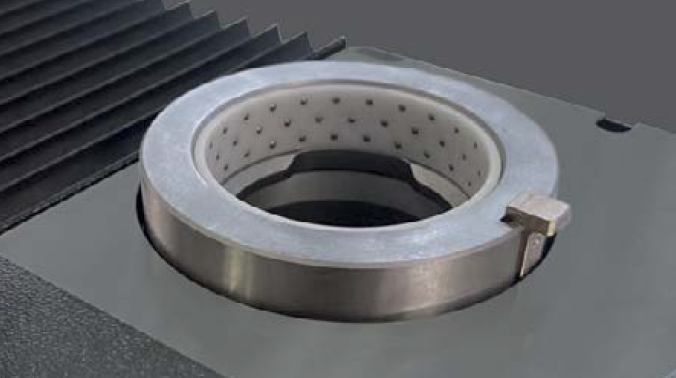

PSE夾緊主軸

? 帶拉緊功能的 PSE 快速夾緊系統：HSK=3kN / SK=1.2kN

? 最多 5 秒內快速更換適配器

? 最高的同心度和測量重復性 - 優于 2 μm

? 集成校準邊緣，用于準確快速地確定主軸零點

? 電動主軸制動器，可將主軸固定在所需的360°任意位置

測量范圍

根據要求：測量范圍高達 Z=760 mm
