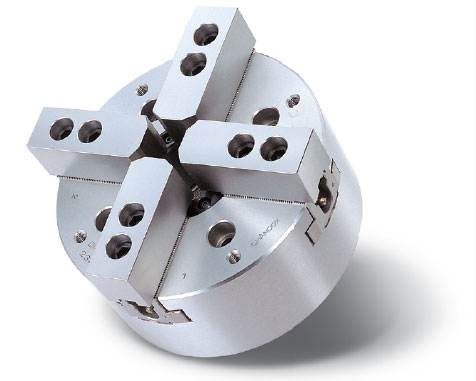

千島CHANDOX連動型手動四爪卡盤PS
品牌：CHANDOX(千島)
型號：PS
￥待詢價（提交訂單10分鐘內獲取專屬報價單）
1、由思誠資源優選發貨，并提供售后服務
2、因庫存實時變化，具體發貨時間以實際發貨為準
CHANDOX(千島)區域經理 李經理：18929218517咨詢規格型號齊全，夾持能力好，使用壽命長
規格型號齊全，夾持能力好，使用壽命長
品牌廠家
千島公司創立于1983，擁有自己的品牌CHANDOX及提供特殊設計服務，專注于卡盤全系列相關產品。專注于三個理念：第一，提供優質產品，提供設計創新的產品，提供專業制造的產品。以及四個堅持：堅持以最優秀的人才，堅持最先進的設備，堅持最創新的技術，堅持最完善的環境。千島公司注重人才培養，設置先進的設備及儀器，運用創新和不斷網上的制造技術生產出顧客滿意的產品。

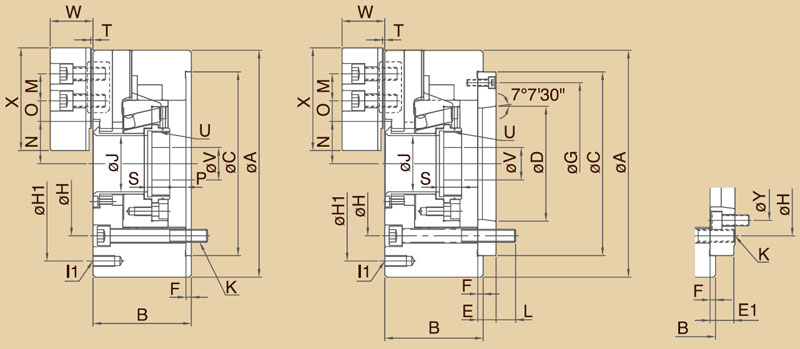

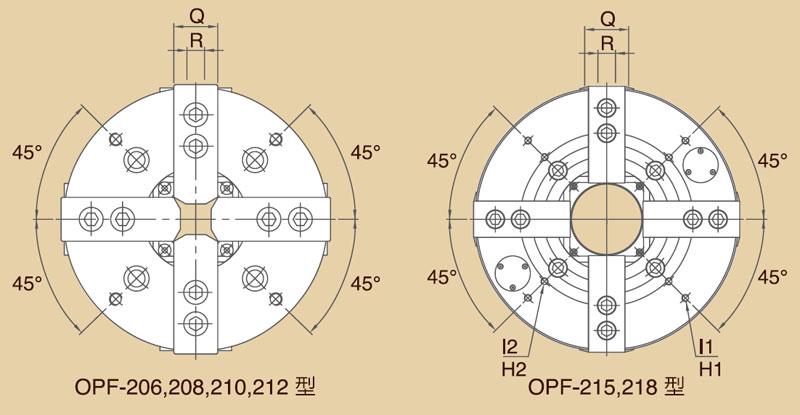

外觀結構圖
規格型號
型號 / 規格 | 主軸鼻端番號 | A | B | C | D | E | E1 | F | G | H | H1 | I | J | K | L | 價格 RMB |
(h6) | ||||||||||||||||
OPF-206 | A2-5 | 169 | 81 | 140 | 82.563 | 15 | - | 5 | 116 | 104.8 | PCD?145 | 4-M10×1.5P | 45 | 4-M10×1.5P | 16 | 立即詢價 |
OPF-208 | A2-6(A2-5) | 210 | 91 | 170 | 106.375 | 17 | 23 | 5 | 150 | 133.4 | PCD?180 | 4-M10×1.5P | 52 | 4-M12×1.75P | 18 | 立即詢價 |
OPF-210 | A2-8(A2-6) | 254 | 100 | 220 | 139.719 | 18 | 28 | 5 | 190 | 171.4 | PCD?225 | 4-M12×1.75P | 75 | 4-M16×2P | 19 | 立即詢價 |
OPF-212 | A2-8 | 304 | 110 | 220 | 139.719 | 18 | - | 6 | 190 | 171.4 | PCD?250 | 4-M12×1.75P | 91 | 4-M16×2P | 25 | 立即詢價 |
OPF-215 | A2-11(A2-8) | 381 | 133 | 300 | 196.869 | 22 | 33 | 6 | 260 | 235 | PCD?324 | 4-M12×1.75P | 117.5 | 4-M20×2.5P | 28 | 立即詢價 |
型號 / 規格 | M | N max. | N min | O max. | O min. | P max. | P min. | Q | R | S | T | U | V | W | X | Y | 通孔直徑 (mm) | 柱塞行程 (mm) |
OPF-206 | 20 | 32.35 | 29.6 | 24 | 7 | 11 | -1 | 31 | 12 | 19 | 2 | M55×2P | 20 | 37.5 | 73 | - | 45 | 12 |
OPF-208 | 25 | 39.1 | 35.4 | 30 | 10 | 14.5 | -1.5 | 35 | 14 | 20.5 | 2 | M60×2P | 30 | 39.5 | 95 | 104.8 | 52 | 16 |
OPF-210 | 30 | 51.5 | 47.1 | 34 | 12 | 8.5 | -10.5 | 40 | 16 | 25 | 2 | M85×2P | 40 | 43 | 110 | 133.4 | 75 | 19 |
OPF-212 | 30 | 61.6 | 56.3 | 46 | 12 | 8 | -15 | 50 | 21 | 28 | 2 | M100×2P | 50 | 51 | 129 | - | 91 | 23 |
OPF-215 | 43 | 82.3 | 77 | 46 | 13 | 7.5 | -15 | 62 | 22 | 42.5 | 5 | M130×2P | 48 | 66.5 | 165 | 171.4 | 117.5 | 23 |
型號 / 規格 | 爪行程[直徑] | 最高回轉速 | 最大拉力 | 最大靜夾持力 | 最大設定油壓壓力 | 凈重 | 搭配油壓缸 型號 | 夾持范圍 |
(mm) | r.p.m.(min-1) | kgf (KN) | kgf (KN) | kgf/cm2 (Mpa) | (kg) | |||
OPF-206 | 5.5 | 4500 | 1630 (16) | 4180 (41) | 21 (2.1) | 14.2 | P1246 | ?22~?169 |
OPF-208 | 7.4 | 3600 | 2440 (24) | 6010 (59) | 19 (1.9) | 24.5 | P1552 | ?25~?210 |
OPF-210 | 8.8 | 3200 | 3160 (31) | 8050 (79) | 20 (2.0) | 38.1 | P1875 | ?28~?254 |
OPF-212 | 10.6 | 2500 | 4080 (40) | 10400 (102) | 20 (2.0) | 60.5 | P2091 | ?35~?304 |
OPF-215 | 10.6 | 1800 | 5400 (53) | 13600 (134) | 19 (1.9) | 111.5 | P2511 | ?63~?381 |
結構組成和工作原理：
四爪自定心卡盤利用四個螺釘，通過盤體止口端面上的螺孔，將卡盤緊固在機床法蘭上。將扳手插入任一齒輪方孔中，轉動扳手時，小齒輪帶動盤絲轉動，通過盤絲端面螺紋的轉動，帶動四塊卡爪同時趨進或離散。
