ERON-NABEYA秒速夾具設置元件夾緊襯套QLT19
品牌：ERON(雅朗)
型號：QLT19CB
￥待詢價（提交訂單10分鐘內獲取專屬報價單）
?
材 質 ：本體：SCM440
熱處理 ：本體：淬火HRC55
附件 ：切削蓋
重復定位精度 ：0.003μm以內
■秒速夾具設置元件
●可在夾具更換及定位時實現“高速”、“高精度”、“高剛性”的兩面約束式夾具設置元件。
●可裝入現有夾具內使用。
●可對應夾具的自動更換。
可從螺釘式、氣動式、液壓式3種類型選擇。
使用秒速夾具設置元件，任何人均能在短時間內進行高精度的夾具定位、夾緊。在液壓式、彈簧式、螺釘式的基礎上還增加了側面操作型，可根據用途選擇產品。
 |
 |

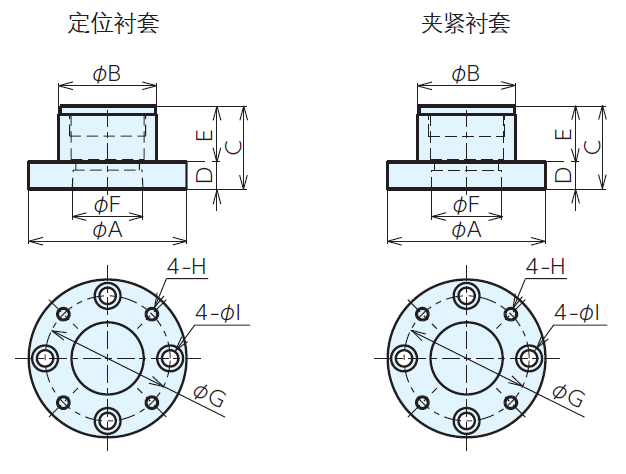

訂貨號 | 型號 | A | B 0 -0.016 | C | D ±0.005 | E | F | G | H | I | 重量g | 價格RMB |
66264 | QLT19RB | 45 | 27 | 24.5 | 7 | 17.5 | 19 | 36 | M4 X 0.7 | 4.5 | 110 | |
66265 | QLT26RB | 58 | 36 | 30.5 | 10 | 20.5 | 26 | 46 | M5 X 0.8 | 6 | 250 | |
66266 | QLT32RB | 72 | 45 | 37.5 | 12 | 25.5 | 32 | 58 | M6 X 1.0 | 7 | 470 | |
67650 | QLT40RB | 88 | 58 | 46.5 | 15 | 31.5 | 40 | 72 | M6 X 1.0 | 7 | 1000 |

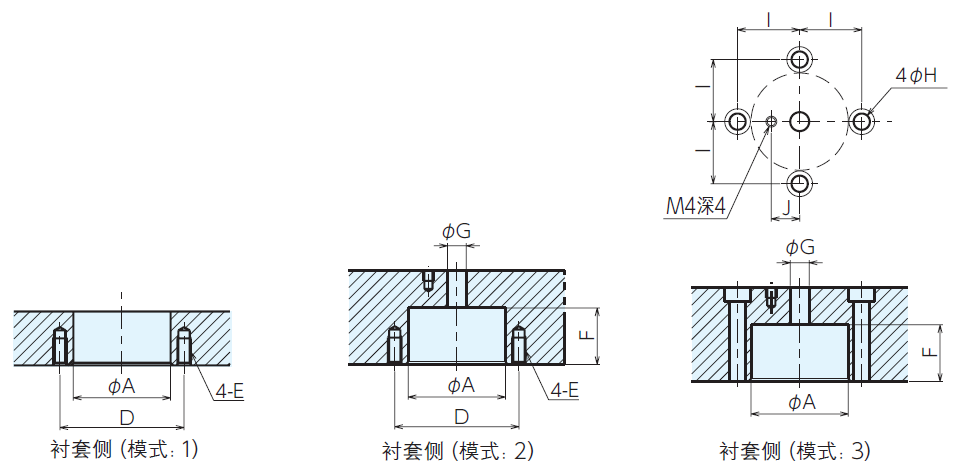

■安裝加工尺寸
型號 | A | A的允許偏差 | E | F | G | H | I | J |
QLT19 | 27 | +0.033 +0.020 | M4深 8 | 18.5 | 6.2 | 4.5 | 18 | 7.8 |
QLT26 | 36 | +0.041 +0.025 | M5深 10 | 21.5 | 7.3 | 6.0 | 23 | 10.5 |
QLT32 | 45 | +0.041 +0.025 | M6深 12 | 26.5 | 9.7 | 7.0 | 29 | 13.0 |
QLT40 | 58 | +0.049 +0.030 | M6深 12 | 32.5 | 12.0 | 7.0 | 36 | 13.0 |
?
