1. 先將校正環規固定在工作臺上，要注意環規水平，不要偏太大

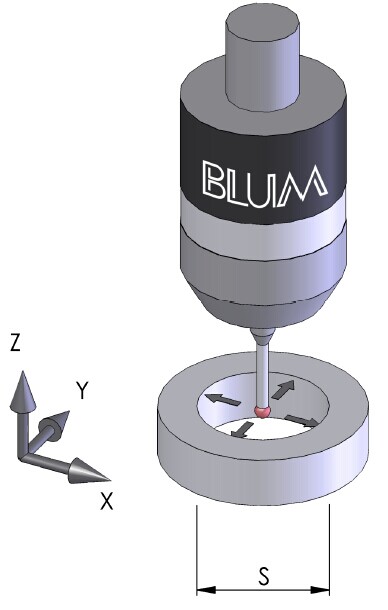

2. 用手輪將測桿紅寶石球定位到環規內圓中心(目測)如圖1

?

X-Y 方向校正：

編輯以下程序并執行

G65 P9700 C1 S ...

M30

其中：

C1 執行校準

S 精確到微米的校準環內徑（在環規上面已標示）

執行后可以在宏變量(巨變量)里邊查看校準數值

#970 X 軸校準值(略小于紅寶石球半徑)

#971 Y 軸校準值(略小于紅寶石球半徑)

#972 X 軸中心偏移

#973 Y 軸中心偏移

注：在碰完第一遍暫停時，請手動將探頭旋轉180 度，再按啟動鍵。

校正時機床進給倍率為100%

Z 方向校正：

先裝一個工件在工作臺上，然后使用機床上的對刀儀，準確對出一把平底刀的長度，

然后用這把刀在工件上鑼一個平面，然后抄數，在鑼出的平面上建一個Z 方向（X.Y 可以為0,外部坐標系

G53 Z 軸一定要清零）的零面,放在任意的一個坐標系中（例如G59）

編輯并執行以下程序：

G59 (定義好的坐標系)

G65P9700C1.Z-10.

M30

執行后可查看校準數值

#975 Z 軸偏移值

校準已經完成
