氣動卡盤的工作原理是以壓縮空氣帶動汽缸中的活塞運動來實現卡盤的夾緊動作。

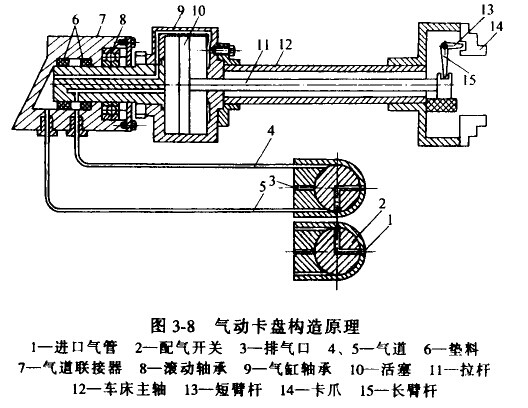

氣動卡盤的工作原理如圖3-8所示：
車床主軸12左端用法蘭盤固定一個汽缸9，壓縮空氣經過氣管1，配氣開關2、氣道5進入汽缸左側。活塞10向左移動，帶動拉桿11、曲軸桿的長臂15移動，斷臂桿13則使卡爪夾緊工件，這時汽缸左側的氣順著氣道4、配氣開關、道口3排出。如果轉動配氣開關手柄使口1與管道4接通，排氣口3與管道5接通，則壓縮空氣向反方向流動，卡爪自動松開。
氣動裝置的汽缸是隨主軸一起轉動的，氣道聯接器7是固定的。為了減少聯接器與汽缸體之間摩擦，中間裝一滾動軸承8，并且用墊料6防止漏氣。
