千分表套筒松動的修理

千分表的套筒是與表體壓配在一起的，由于使用頻繁或操作不當(如裝夾過緊，調整千分表時未松開緊固螺釘就用力旋轉表體)，常常造成套筒松動或脫落。套筒松動后，上下套筒失去同心性，從而引起測桿卡死現象。通常采用的修理方法是膠合法和焊接法。

（一）膠合法

用萬能膠膠合。此法操作簡便、效率高、成本低，也有足夠的膠合強度。

膠合劑的配方和配制方法如下：

環氧樹脂30％、磷苯二甲酸二丁脂10％、乙二胺10％、石膏50％。配制時，先將環氧樹脂和磷苯二甲酸二丁脂一同放入鋁盆中，用750瓦電爐加熱，同時用木捧攪拌，直到完全溶化后，加入乙二胺繼續攪拌，最后加入石膏，攪勻即可使用。配制好的膠合劑應在20分鐘內用完，以免硬化失效。

此配方中，環氧樹脂為粘結劑；磷苯二甲酸二丁脂可增加韌性，乙二胺為固化劑；石膏為填充劑。

另外，用6101環氧樹脂2克，8A號固化劑1克或6102號環氧樹脂1克，11號固化劑1克配制的膠合劑粘結效果也很好。

為了使表體和套筒的配合部位有足夠的含膠量，增強膠合力，可將套筒膠合部位的外圓車小一些，或在外圓上車兩圍方槽(圖2—27)。

膠合方法如下：將套筒裝入表體后，根據測桿的活動情況，找出套筒和表體配合的合適位置，并作標記。然后用汽油和丙酮清洗配合部位，涂上膠合劑按標記將套筒壓人表體中。最后再試驗一下測桿的靈活性，若有阻力，可轉動套筒，稍加調整。膠合好的千分表，使套筒向上夾持在虎鉗中，在室溫下干燥24小時，或在120℃的干燥箱內干燥2小時即可粘牢。若測桿仍有輕微阻滯現象，可用氧化鉻研磨修整。

（二）焊接法

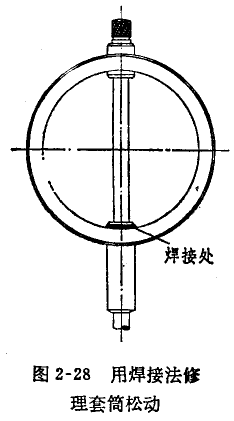

對于鋼制表體，也可用焊錫焊接。焊接前，將表體和套筒上焊接部位的鍍鉻層用砂輪磨去，并調好上下套筒的同心性。為了美觀起見，應在表體內圓上進行焊接(圖2—28)。
