(本期介紹產品：NABEYA電磁吸盤)
加工案例
↓↓↓
| 使用機床 | 臥式加工中心 |
| 工件材質 | S50C |

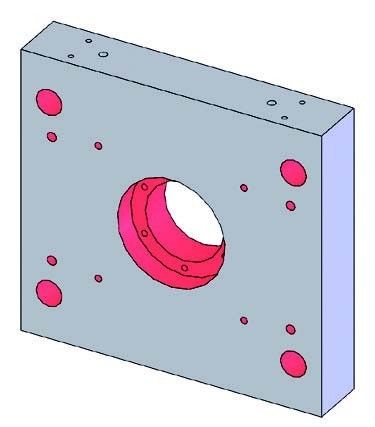

| 加工內容 | 鉆孔加工及鏜孔加工（加工部分：紅色） |
問題： 夾具夾緊作業費時！
如果算上緊固調節的時間，僅僅夾緊作業就要花費很長時間。作業人員經驗的欠缺可能會導致工件發生夾緊變形。
?
要求： 任何人都能夠方便的進行夾緊作業！
想要即使作業人員經驗不足也能輕松進行夾緊的夾具。希望通過縮短夾緊時間，減輕作業人員的負擔。
| 夾緊部位 | 4個×2面=8個...A |
| 夾緊時間（每個） | 2分鐘...B |
| 緊固調節+支承件安裝時間 | 4分鐘..C |
| 緊固作業時間 | 合計：A×B+C=20分鐘 |

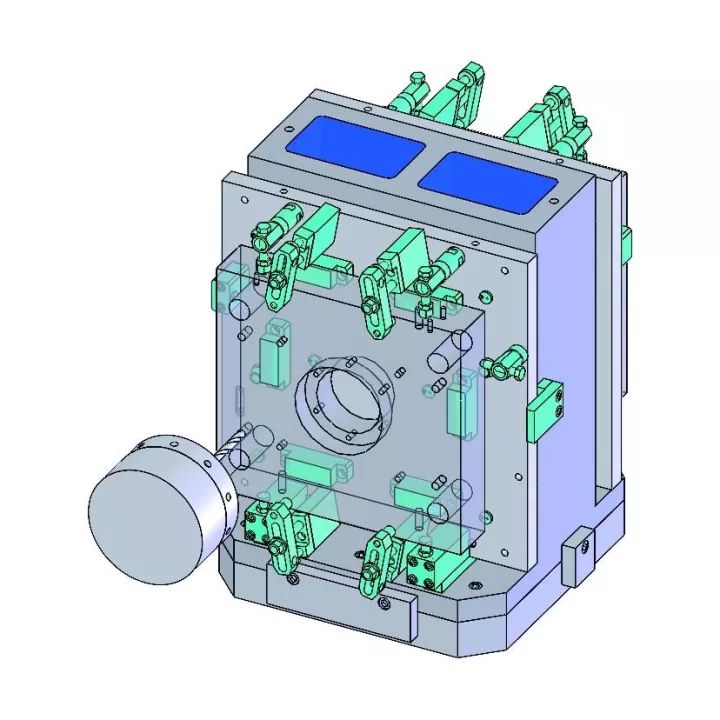

使用電磁吸盤時 在工作臺的2個面上安裝2個工件。每個面用4個手緊夾具進行夾緊。為防止偏移，需在工件側面配置支承件。
| 夾緊操作（控制器） | 1分鐘（2面） |
| 夾承件安裝時間 | 6分鐘 |
| 緊固作業時間 | 合計：7分鐘 |

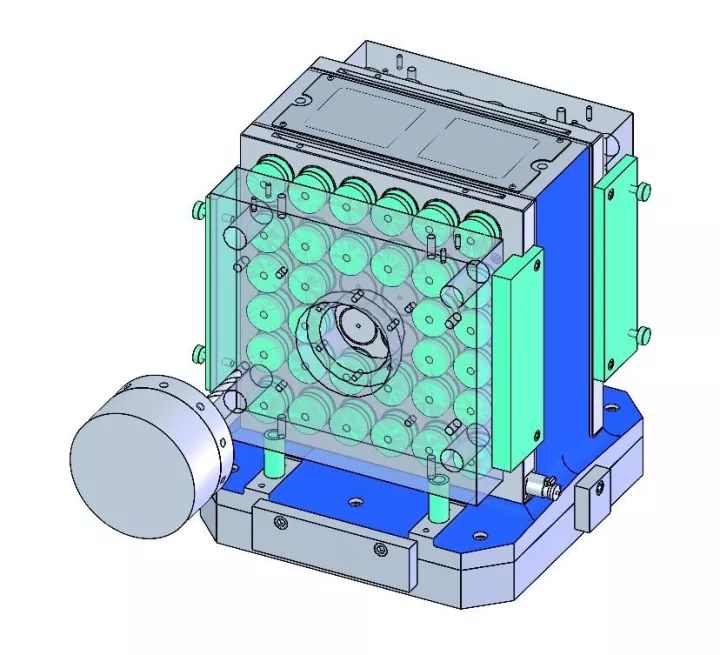

通過使用電磁吸盤夾具

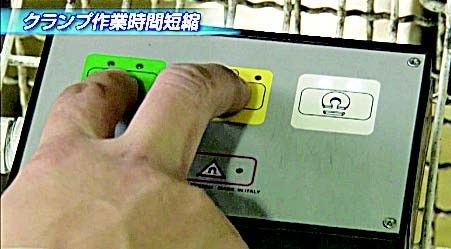

①采用控制器操作，任何人都能夠快速進行夾緊作業。
②與手緊夾具相比，可大幅度縮短夾緊作業時間。
