不知道各位機友在日常加工中，遇沒遇到過機床系統藍屏的情況，那么系統藍屏后該做什么？有什么方法恢復？平時需要注意哪些問題？今天以Mazak QTN250車銑中心為例，為大家講解基于開放式MITSUBISHI系統的Mazak機床上硬盤數據的備份與還原。

01故障分析

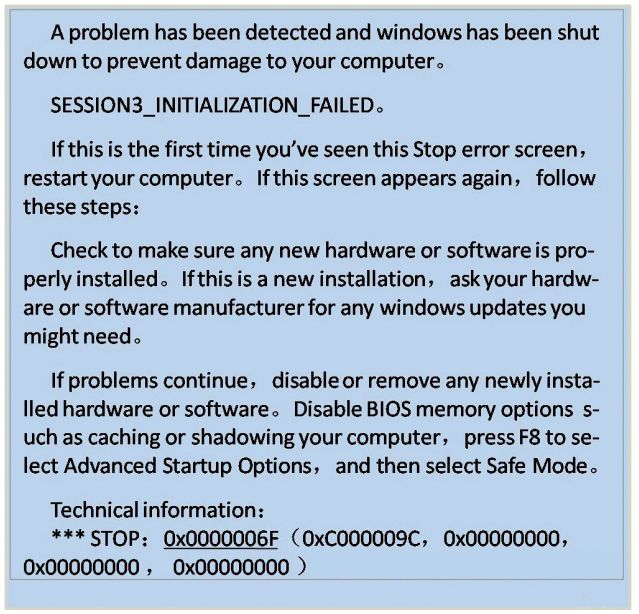

某公司在用的1臺Mazak公司制造的QTN250ⅡML500車銑中心（下稱QTN）開機出錯，基于Windows平臺的MITSUBISHI M640T系統呈現藍屏現象，如圖1所示。屏幕顯示藍屏原因?yàn)闀?初始化失敗，“0x0000006F”為錯誤的第1部分——停機碼，用于識別發生錯誤的類型，括號內4個數字集則為錯誤的第2部分，表示隨機開發者定義的參數。

操作者多次關機重啟，均未能消除該藍屏故障，QTN徹底癱瘓，而主動錐齒輪繁忙的生產任務不允許長時間等待Mazak技術人員上門服務。因此，針對開放式CNC系統啟動中0x0000006F或0x0000007B等錯誤信息、數據紊亂或硬盤損壞的故障，可應用一鍵Ghost技術，做到自主快速恢復裝硬盤型Mazak機床的運轉。

02硬盤數據備份

針對裝硬盤型Mazak機床，先是在其運行正常時，采用媒介計算機（下稱P C）和Windows環境的Symantec Ghost（下稱Ghost）軟件進行硬盤數據的全盤備份，即把整個硬盤的信息寫至一個鏡像文件內，以做好日常維護備份。在此以QTN為例，介紹Ghost全盤備份的操作過程。

（ 1 ）打開 QTN 系統，找到右上角標有MITSUBISHI FCU7-HD003-JS1的硬盤盒。拔掉硬盤PATA口上80芯并行數據線，解體硬盤盒，拆出富士通MHW2040AC并行硬盤。注意硬盤電路板的防護，避免振動、污染、潮濕、高溫、靜電和磁場。

（2）借助優越者USB2.0轉SATA/IDE硬盤轉換器，將并行硬盤經由IDE→USB連接至PC。注意PATA口容錯針的位置，避免錯誤插、拔，防止連接針彎曲或折斷。

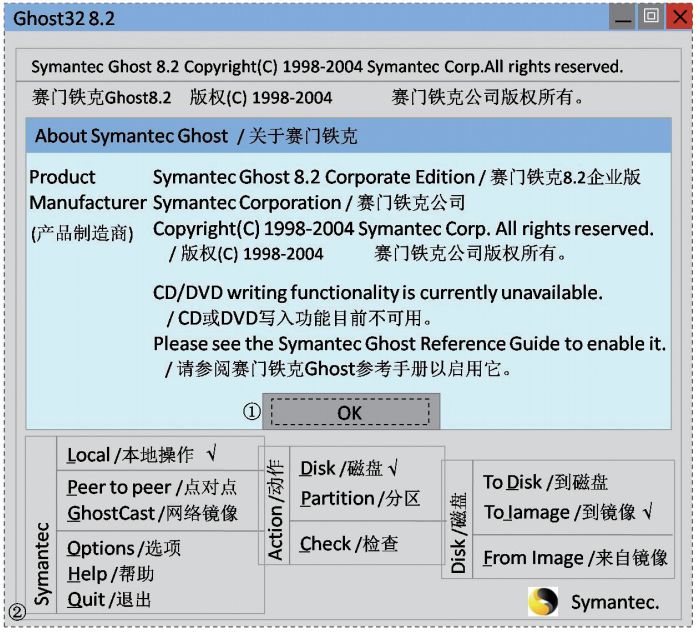

（ 3 ）在媒介計算機的Windows桌面中，雙擊打開擴展名為.exe的硬盤版Ghost軟件。在其畫面左下角，鼠標依次單擊[Local]→[Disk]→[To Image]，如圖2所示。

（4）選擇擬要制作鏡像文件的源數據硬盤。在彈出的“Select local source drive by clicking on the drive number”畫面中，鼠標點選容量為38 154MB的富士通并行硬盤，單擊[OK]鍵以確認源數據盤。

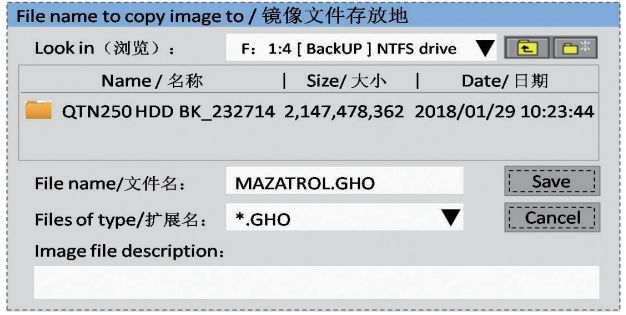

（5）在鏡像文件存放地界面（見圖3）選擇鏡像文件所存放的文件夾，給定文件名和擴展名，單擊[Save]鍵保存鏡像文件。

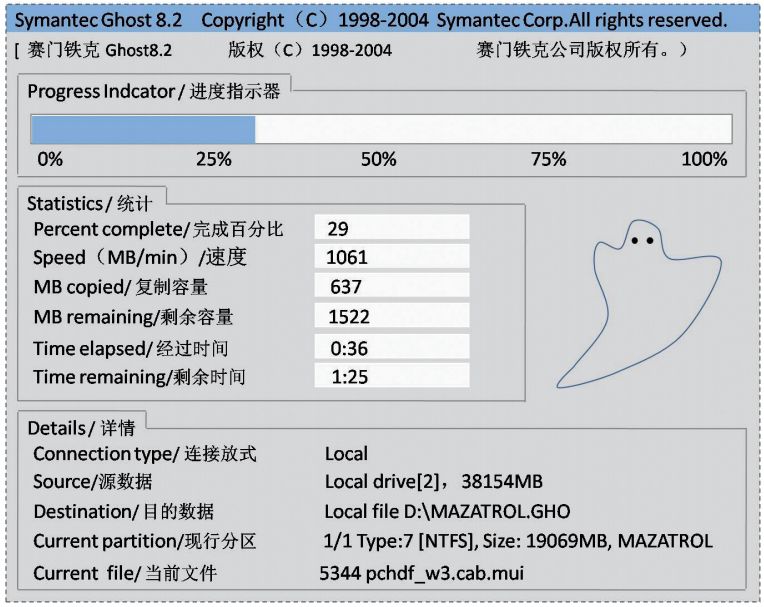

（6）在彈出的“Compress Image ”鏡像文件壓縮畫面內，單擊[Fast]選擇快速壓縮鏡像文件。隨之，在對話框“Question: Proceed with Image File Creation？/是否進行鏡像創建”內，單擊[Yes]以開始硬盤數據的全盤備份任務。Ghost全盤備份進程界面如圖4所示。

（7）當圖4所示畫面中備份進程至100%時，LCD彈出“Image Creation Complete:Image Creation Completed Successfully”提示畫面，即鏡像文件已成功創建。據提示依次單擊 [Continue]→[Quit]→[Yes]，退出Ghost軟件。

03硬盤數據一鍵還原

因?yàn)閁SB存儲設備具有輕便和設定簡單的優點，以及Ghost軟件中“From Image”項還原硬盤數據會偶發異常中斷的故障，所以對Mazak機床的硬盤數據進行一鍵還原，優選PC的Windows PE（下稱WinPE）環境下執行USB存儲式全盤還原操作。詳細步驟如下。

（1）制作FAT32格式的USB啟動盤。在PC上預先裝好“大白菜U盤啟動制作工具（裝機維護版）”，并將容量為3～8GB的空白型USB存儲設備（簡稱U盤）插至USB端口；然后，雙擊打開大白菜軟件，在其默認模式下，選中目標U盤，設定模式為HDDFAT32，依次單擊 [一鍵制作USB啟動盤]→[確定]→[否]，即可完成USB啟動盤的制作。

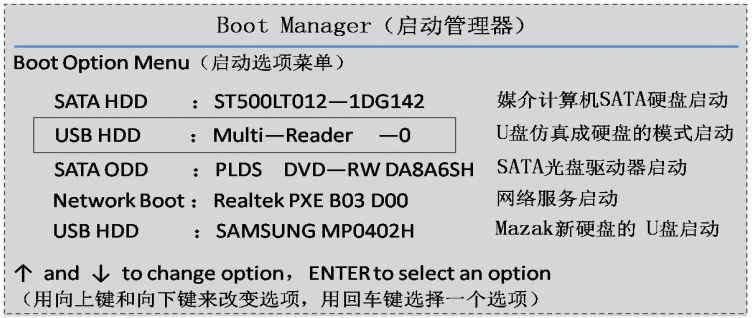

（ 2 ）啟動 USB 啟動盤的WinPE環境。先把符合要求的USB啟動盤插在PC的USB端口，Mazak新硬盤通過優越者USB2.0轉SATA/IDE硬盤轉換器連接至PC的USB端口；再啟動PC，單擊鍵盤上的[F12]鍵，進入圖5所示引導菜單；經鍵盤上的向上和向下鍵選擇U盤仿真成硬盤的模式啟動，單擊回車鍵，執行USB啟動盤的啟動任務。在彈出的大白菜選項菜單中，選擇與所用PC的Windows版本適合的WinPE模式后，進入USB啟動盤的WinPE環境。Win7/8/10版本時，選擇“[03]運行大白菜Win8PEx86精簡版”；WinXP/2000/NT版本時，選擇“[02]運行大白菜Win03PE2013增強版”。

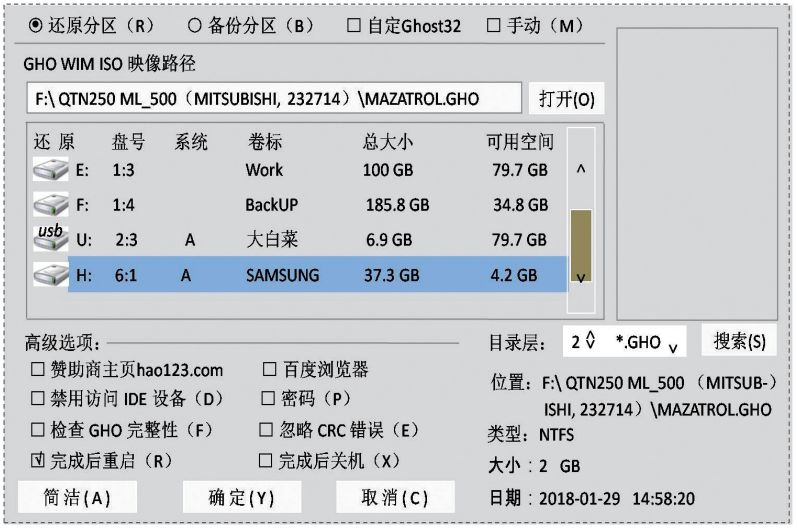

（3）在大白菜Win8PE維護系統內，雙擊打開“大白菜PE一鍵裝機”軟件。在圖6所示的大白菜PE一鍵裝機畫面中，選擇“還原分區”，給定Mazak機床硬盤數據已備份的鏡像文件所在路徑，選中擬要還原的Mazak新硬盤；然后，單擊[高級]按鍵展開“高級選項”對話框，勾選“完成后重啟”項，依次單擊 [確 定]→[是]，立即通過Ghost32軟件開始Mazak機床硬盤數據的一鍵還原任務。

（4）PC的屏幕顯示類似圖4所示的還原進程畫面。當還原進程至100%時，PC會立即重啟并正常進入其Windows系統，以備后續磁盤管理操作。還原進程畫面與圖4所示備份進程畫面的區別僅有2點，即前者的Source/源數據為Mazak機床硬盤數據已備份的鏡像文件、Destination/目的數據為還原的Mazak新硬盤，前者Ghost軟件版本更高。

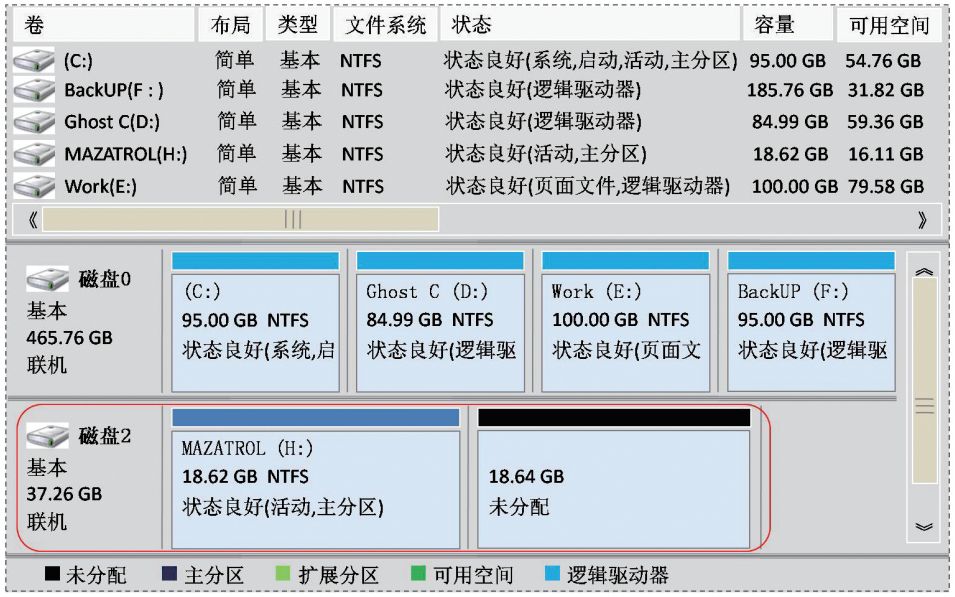

（5）在PC的Win7/WinXP桌面上，右鍵單擊“計算機/我的電腦”圖標，再用左鍵依次單擊菜單中[管理]→[磁盤管理]后，彈出如圖7所示的磁盤管理畫面。務必保證畫面內已還原結束的Mazak新硬盤處于主分區且活動的狀態，否則回裝了該硬盤的Mazak機床仍不能成功啟動其CNC系統。

（6）打開QTN系統，將還原就緒的Mazak新硬盤回裝至機床上，插上8 0芯并行數據線。機床接通電源，MITSUBISHI M640T系統正常加載。隨后，核對X、Z軸參考點和工件原點，檢查刀具長度補償數據，校驗加工程序的一致性及首件精度。

04備份與還原的注意事項

對裝硬盤型Mazak機床成功地進行一鍵Ghost，既要保證鏡像文件存儲介質的容量滿足要求，又要做到Ghost命令設定正確；既要保證USB啟動盤的成功制作，又要做到Mazak新硬盤狀態正確。否則，就會出現備份文件不完整、數據損壞、WinPE系統環境錯誤或還原后的硬盤不啟動等異常情況，最終造成Mazak機床的硬盤數據不能成功實施一鍵Ghost。注意事項如下：

（1）機床硬盤數據的鏡像文件一定要額外存放在容量符合要求的專用移動硬盤上，而不能僅僅存放于硬盤D區，以免硬盤損壞造成備份數據失效。本文中出現故障的QTN的硬盤僅有一個區，先前又沒有數據全盤備份。因CNC系統未加密處理，故將現場同規格Mazak機床的硬盤作為源數據硬盤，以此還原故障機床的數據。

（2）備份與還原Mazak機床硬盤數據時，Ghost軟件應置于P C磁盤的根目錄下；擴展名為.GHO的鏡像文件既可置于P C磁盤的根目錄下，也可置于USB啟動盤的GHO文件夾內。鏡像文件名既不可出現“Ⅰ~Ⅻ”或斜杠“/”，也不推薦存在英文之外的字符，以免Ghost操作時出現亂碼現象。

（3）通常，Mazak機床配置40GB容量、PATA接口的2.5英寸筆記本硬盤，受市場因素和硬盤升級換代影響，可用大于先前容量的筆記本硬盤進行替換。新硬盤須為全盤符——僅1個分區，并處于主分區且活動的狀態。

（4）Ghost全盤備份時，務必正確選擇源數據硬盤和目的數據硬盤以及其他參數，以免鏡像文件制作錯誤。WinPE環境下一鍵還原時，務必正確設定還原分區及相應參數，以免破壞P C和同規格Mazak機床的磁盤數據狀態。

（5）在拆卸機床硬盤并通過PC的USB端口傳輸數據時，維修人員既要準備一臺PC，又要配備一套SATA/IDE→USB的硬盤轉換器、FAT32格式的USB啟動盤，還需Ghost軟件、硬盤分區助手和大白菜軟件等。
