導讀

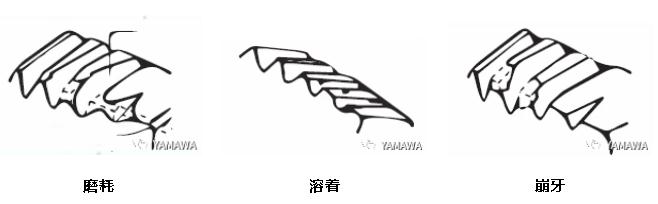

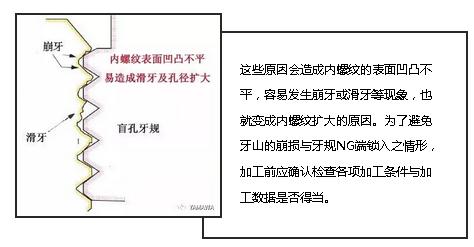

1、螺絲攻牙部凹凸不平，發生滑牙及擴孔
被削材若使用不合適的絲攻切削，絲攻的切削力也會下降并且易造成加工問題。可選用的絲攻種類（主要絲攻種類）：直槽絲攻，螺旋絲攻，先端絲攻，無溝絲攻；選擇合適的絲攻是必要的。螺絲攻加工問題情形：

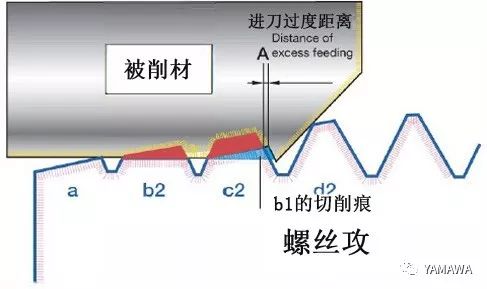

b1的切削量與切刃C2螺紋位置已產生切削過量A距離的情形
在螺紋加工過程中多少會出現內螺紋擴大，你可知其中的原因和相關原理呢？
晃動 . 中心點不吻合 .
下孔徑歪傾/下孔徑曲斜 —————— 孔徑的方向擴大
下孔徑歪傾/下孔徑曲斜 —————— 孔徑的方向擴大

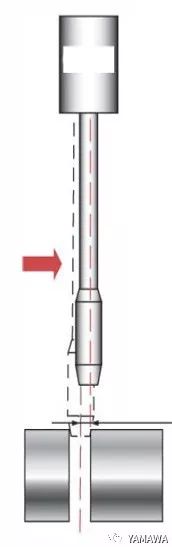

切削時晃動
螺絲攻卡緊調整時 螺絲攻在空轉中觀察晃動狀態就能判斷出是否晃動過大。
中心點不穩時切削
正確調整絲攻加工軸與下孔徑的對位使用可調整絲攻筒夾。
正確調整絲攻加工軸與下孔徑的對位使用可調整絲攻筒夾。

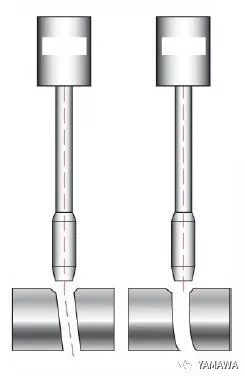

下孔徑偏斜/下孔徑彎曲
下孔徑情況確認
下孔徑情況確認

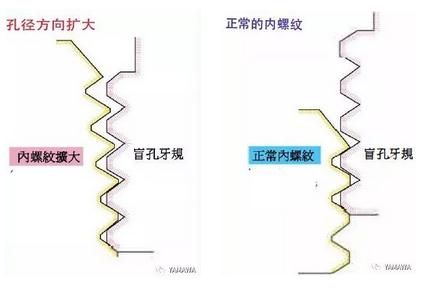

沿著孔徑方向而做多余切削就會發生內螺紋擴大，沿著偏斜下孔徑進行攻牙內螺紋上方有擴孔的情形。
1、螺絲攻牙部凹凸不平，發生滑牙及擴孔
被削材若使用不合適的絲攻切削，絲攻的切削力也會下降并且易造成加工問題。可選用的絲攻種類（主要絲攻種類）：直槽絲攻，螺旋絲攻，先端絲攻，無溝絲攻；選擇合適的絲攻是必要的。螺絲攻加工問題情形：
選擇適合的切削油，才能確立絲攻使用的壽命。
二、進給（旋轉一圈）不良狀態的切削—攻牙方向擴大
因[絲攻過度切削] 且[牙山擴大]的原理
因[絲攻過度切削] 且[牙山擴大]的原理

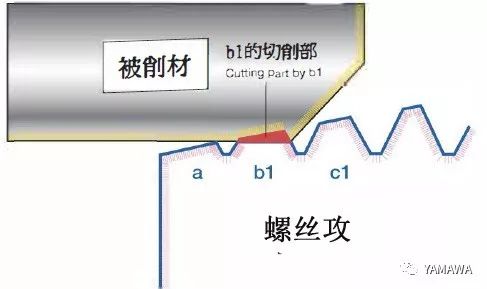

1）切刃b1部進行切削（a段例外）
2）絲攻旋轉一圈后的位置
b1的切削量與切刃C2螺紋位置已產生切削過量A距離的情形

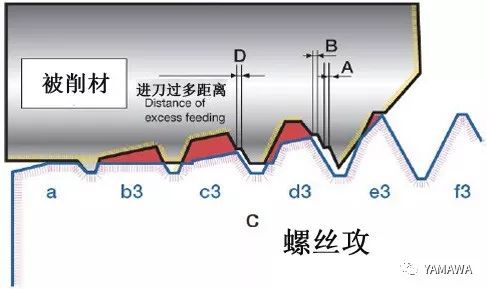

3）絲攻旋轉第二圈的位置
切刃C3（進刀過量B距離）部位，且切刃d3部位（進刀過量會高過A+B的距離）的情形。
切刃C3（進刀過量B距離）部位，且切刃d3部位（進刀過量會高過A+B的距離）的情形。

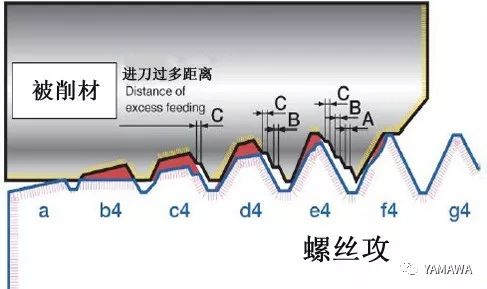

4）絲攻轉完第三圈后的位置
進刀過量會超過C距離的情形
進刀過量會超過C距離的情形
對應措施：適時調整進給平衡是必要的。
（完全同步進給原理的機械設備＋固定夾具） 上述是無備有機械裝置時（自動車床）的情況產生 ＊適時的調整主軸的重量平衡。＊再調整所使用張力／緊縮的夾具。
（完全同步進給原理的機械設備＋固定夾具） 上述是無備有機械裝置時（自動車床）的情況產生 ＊適時的調整主軸的重量平衡。＊再調整所使用張力／緊縮的夾具。

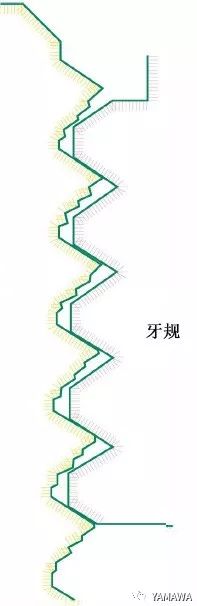

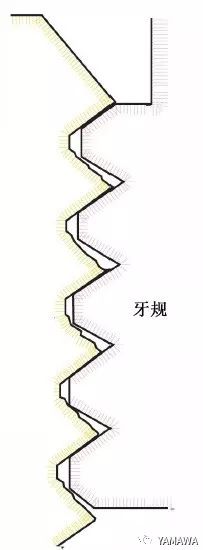

「進刀過快產生內螺紋擴大」 螺紋牙面的背面（進刀面）會漸進切削出間隙、螺紋攻牙面的正面則把多余的部位切除，使牙山行成脊瘦形狀。
「 進刀過慢造成內螺紋擴大」此攻牙問題情形與進刀太深狀態是相反的進刀會超過距離C的部位摩擦力會更大。從螺紋牙面的正面（進刀面）漸漸的切出間隙、牙部的背面則是把多余的部位切除，使牙山形成脊瘦的型狀。
絲攻因加工時造成內螺紋擴大的原因（總結）
1.螺絲攻裝成的狀態
2.下孔徑的狀態
3.切削油的選擇
4.進給平衡的調整
5.選擇適合的絲攻
1.螺絲攻裝成的狀態
2.下孔徑的狀態
3.切削油的選擇
4.進給平衡的調整
5.選擇適合的絲攻
