如何進行config配置
不同軟件版本的界面會有所不同，大體操作一致

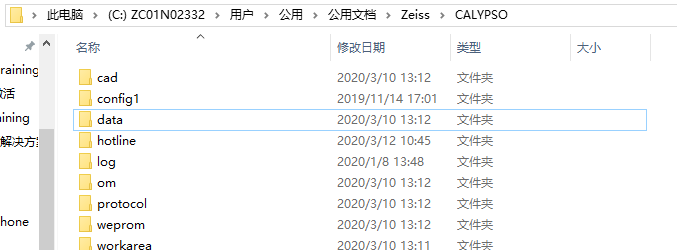

1、先找到CALYPSO安裝目錄，更改原先config文件夾名字，然后打開軟件
1、先找到CALYPSO安裝目錄，更改原先config文件夾名字，然后打開軟件

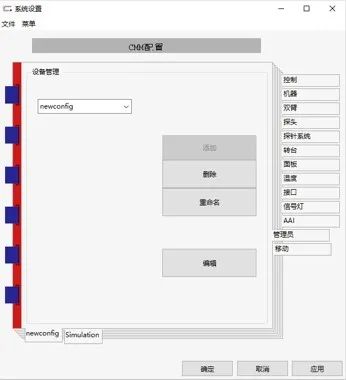

2、創建CMM連接，并在窗口右側選擇管理員，更改一個名字后回車，點擊添加，底部就會出現一個new config的CMM配置。
注意每次更改完后點擊應用保存

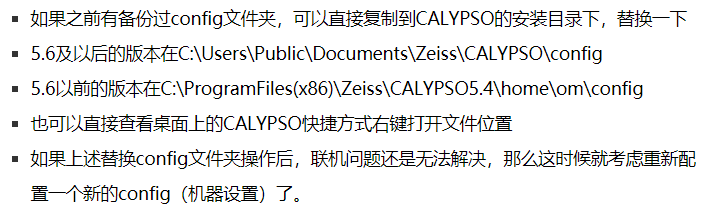

處理建議- 重新進行config配置

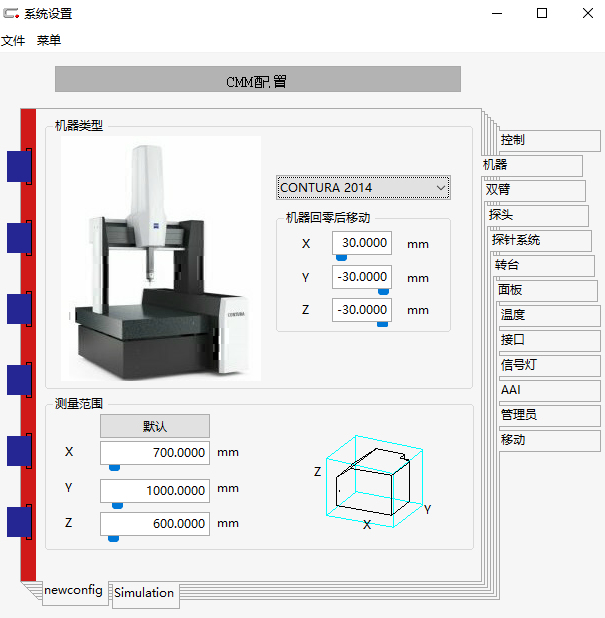

3、選擇右側的機器欄，選擇機型和機器回零后移動距離以及測量范圍即機器行程。
3.1 機型可以通過圖片與實物做比對。
3.2 機器回零后移動距離一般設置為X30,Y-30,Z-30,但倘 若有干涉也要根據實際情況做修改。
3.3 測量范圍根據購買機器的型號后附帶的數字設置。
例如CONTURA 7/10/6,就代表X行程700mm，Y行程1000mm，Z行程600mm。注意不要輸入錯誤。
設置完成后點擊應用保存。
3、選擇右側的機器欄，選擇機型和機器回零后移動距離以及測量范圍即機器行程。
3.1 機型可以通過圖片與實物做比對。
3.2 機器回零后移動距離一般設置為X30,Y-30,Z-30,但倘 若有干涉也要根據實際情況做修改。
3.3 測量范圍根據購買機器的型號后附帶的數字設置。
例如CONTURA 7/10/6,就代表X行程700mm，Y行程1000mm，Z行程600mm。注意不要輸入錯誤。
設置完成后點擊應用保存。
如何進行config配置

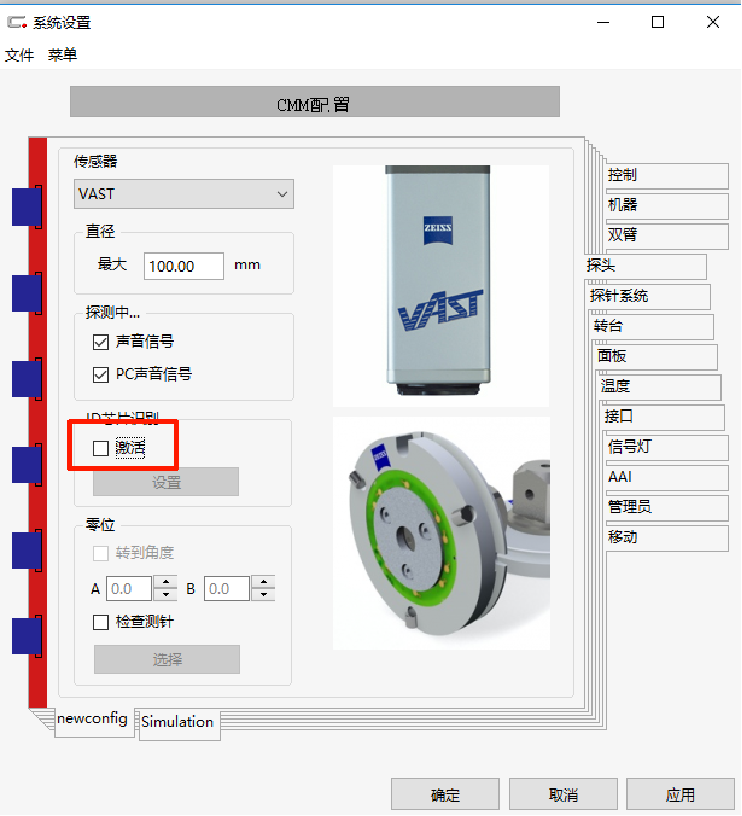

4、選擇右側的探頭欄，選擇傳感器類型及一些探測聲音設置。
4.1 傳感器可以通過圖片與實物對比選擇，直徑不要更改
4.2 探測聲音默認勾上
4.3 ID芯片識別激活取消
4.4 如果選擇的是旋轉頭，零位也不要設置
4.5 檢查測針不勾
設置完成后點擊應用保存。
4、選擇右側的探頭欄，選擇傳感器類型及一些探測聲音設置。
4.1 傳感器可以通過圖片與實物對比選擇，直徑不要更改
4.2 探測聲音默認勾上
4.3 ID芯片識別激活取消
4.4 如果選擇的是旋轉頭，零位也不要設置
4.5 檢查測針不勾
設置完成后點擊應用保存。

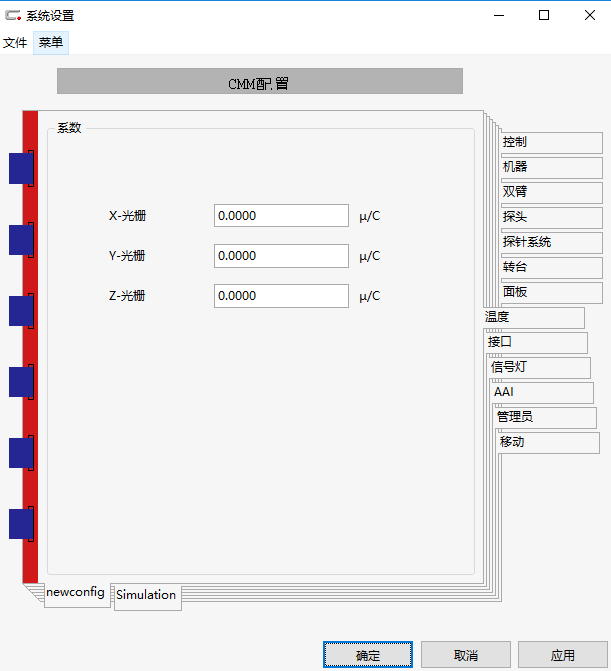

5、選擇右側的溫度欄，設置針對于我們的光柵的溫度補償系數。
由于橋式三坐標的光柵材料都是玻璃陶瓷的，熱膨脹系數為0，所以全部填0。
假如是其他類型的三坐標，需要根據具體光柵材料考慮設置數值。
設置完成后點擊應用保存。
由于橋式三坐標的光柵材料都是玻璃陶瓷的，熱膨脹系數為0，所以全部填0。
假如是其他類型的三坐標，需要根據具體光柵材料考慮設置數值。
設置完成后點擊應用保存。

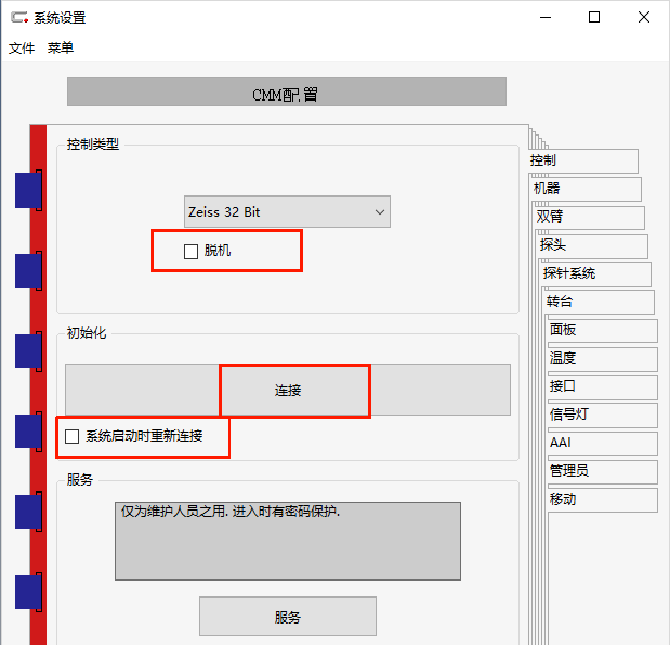

6、選擇右側的控制欄，進行聯機操作。
6.1 脫機前的勾取消
6.2 系統啟動時重新連接勾上，這里需要注意，假如有多個機器配置，要保證，僅有一個機器配置是勾上的。
6.3 點擊應用保存設置
6.4 最后點擊連接，等待機器與軟件連接完成。
6.5 連接成功后，重新回到CALYPSO安裝目錄下，就會發現新生成了一個config文件夾，建議定期備份。
6.1 脫機前的勾取消
6.2 系統啟動時重新連接勾上，這里需要注意，假如有多個機器配置，要保證，僅有一個機器配置是勾上的。
6.3 點擊應用保存設置
6.4 最后點擊連接，等待機器與軟件連接完成。
6.5 連接成功后，重新回到CALYPSO安裝目錄下，就會發現新生成了一個config文件夾，建議定期備份。
