形位公差包括形狀公差和位置公差。任何零件都是由點、線、面等元素構成的，這些點、線、面等稱為要素。機械加工后零件的實際要素相對于理想要素總有誤差，包括形狀誤差和位置誤差。這類誤差影響機械產品的功能，設計時應規定相應的公差并按規定的標準符號標注在圖樣上。20世紀50年代前后，工業化國家就有形位公差標準。國際標準化組織(ISO)于1969年公布形位公差標準,1978年推薦了形位公差檢測原理和方法。中國于1980年頒布形狀和位置公差標準，其中包括檢測規定。形狀公差和位置公差簡稱為形位公差。
那么我們來看下CALYPSO中如何實現計算的？

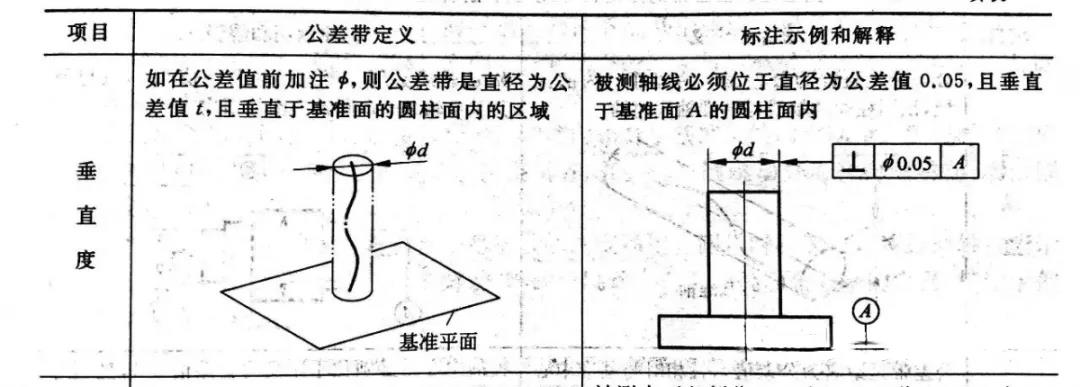

本文就形位公差中的垂直度計算進行討論，被評定的對象為軸線垂直于平面的情況。那么我們先了解一下垂直度的公差帶定義：被測軸線必須位于直徑為公差值t，且垂直于基準的圓柱面內。
那么我們來看下CALYPSO中如何實現計算的？

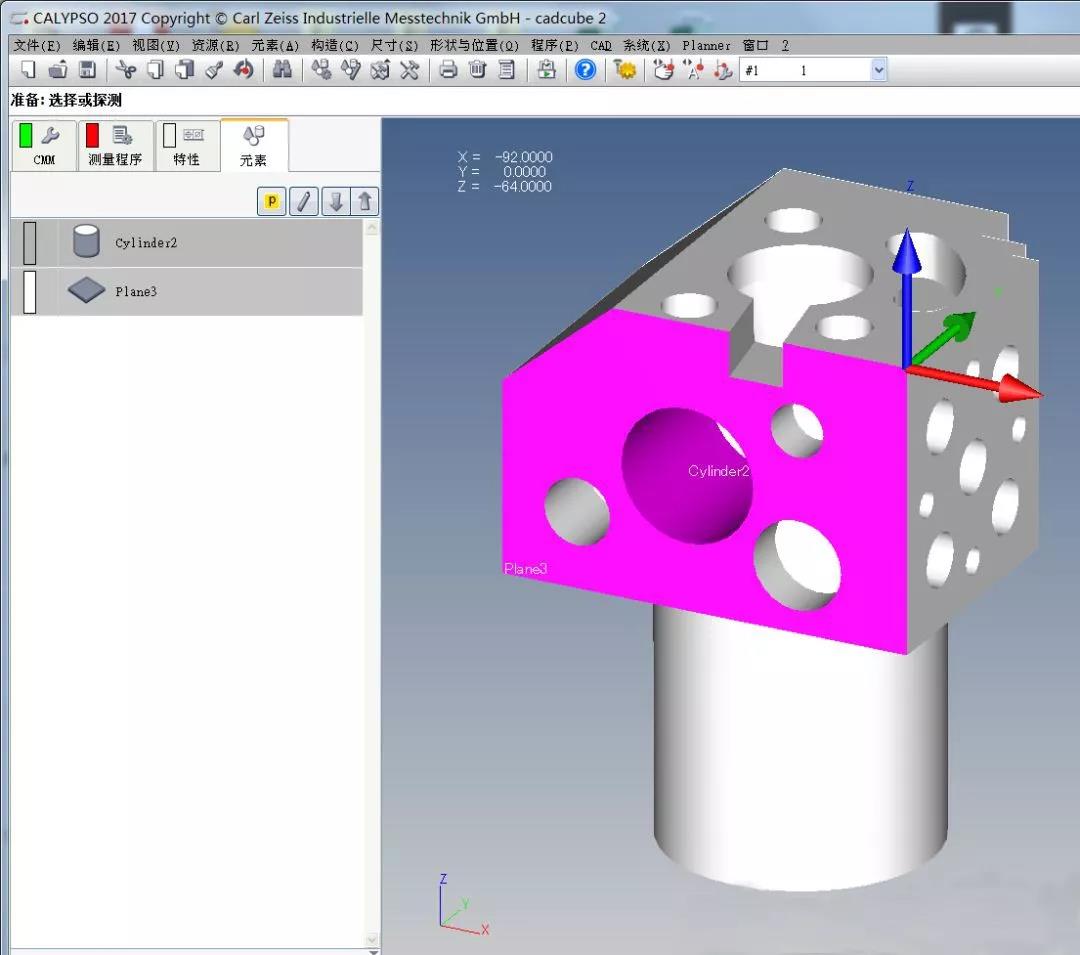

首先，我們?cè)诮虒W(xué)件中提取兩個元素平面2和圓柱3，如下圖。

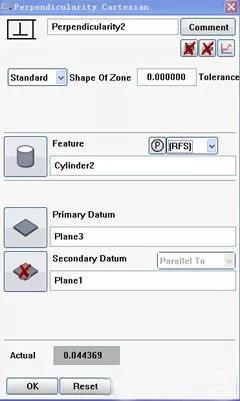

然后，評價圓柱3相對于平面2的垂直度，公差帶類型：標準（Standard）
最后，實際運行.....得到實際值：0.044369

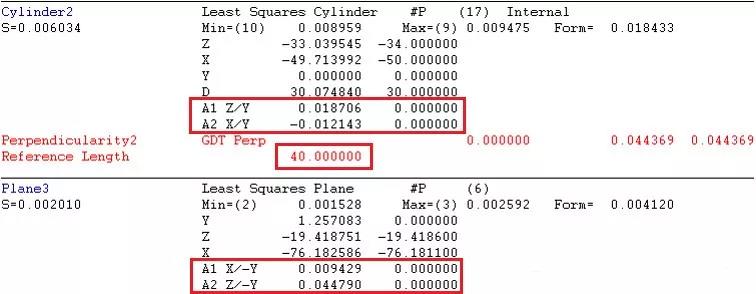

通過調取兩個元素的實測信息，可以看到這么幾個參數：
1、圓柱的投影角 A1、A2
2、平面的投影角A1、A2
3、軸線長度
通過調取兩個元素的實測信息，可以看到這么幾個參數：
1、圓柱的投影角 A1、A2
2、平面的投影角A1、A2
3、軸線長度

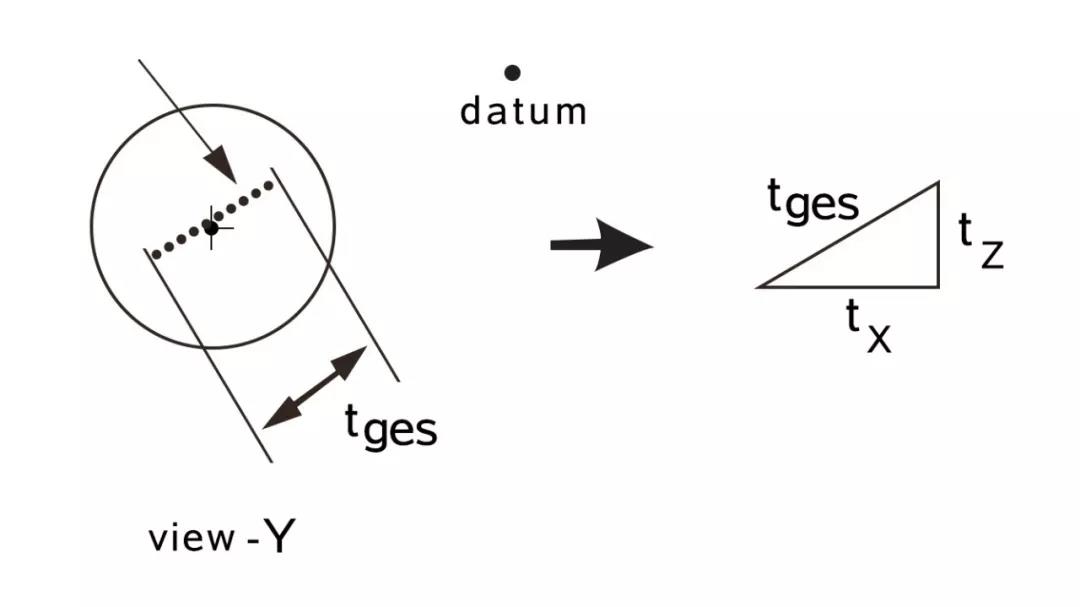

如果覺得上面的計算公式很繁瑣，難以理解的話，那么結合下圖會有助于理解。（勾股定理）
