投影儀是以正確的放大倍率將載物玻璃臺上的工件放大投影到投影屏上，進行測量、檢查和觀察的測量儀器。對應不同的工件特點和測量要求，投影儀有三個系列可供選擇，分別是PJ系列、PV系列和PH系列。需求者可以根據投影成像、倍率、照明方法、工作距離等參數選擇相適應的機型。
關于投影儀規格參數所涉及的術語，在這里和大家一起分享一下。
正像和倒像
正像是指屏幕上的投影圖像與工作臺上的測量物、上下左右的方向以及移動方向完全一致的圖像。另外，像下圖那樣上下左右的方向及移動方向相反的圖像叫做倒像。
工作距離

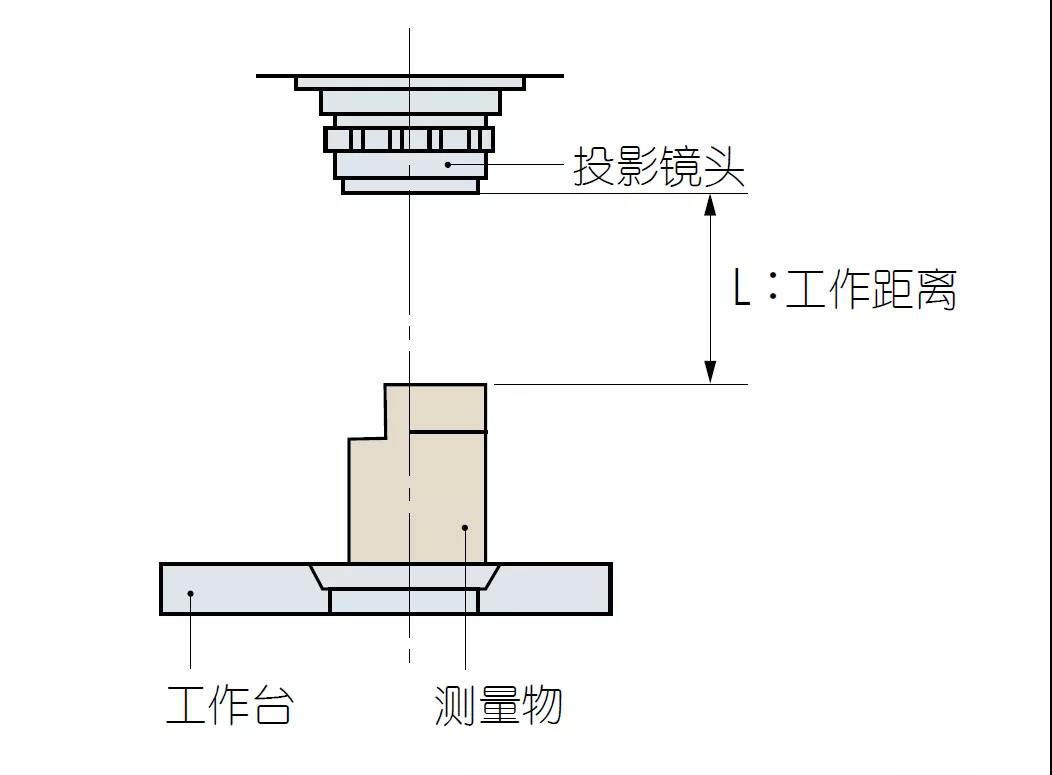

指對焦時從投影鏡頭前端到測量物上表面的距離(空間)。如圖中符號L。
指對焦時從投影鏡頭前端到測量物上表面的距離(空間)。如圖中符號L。
倍率精度

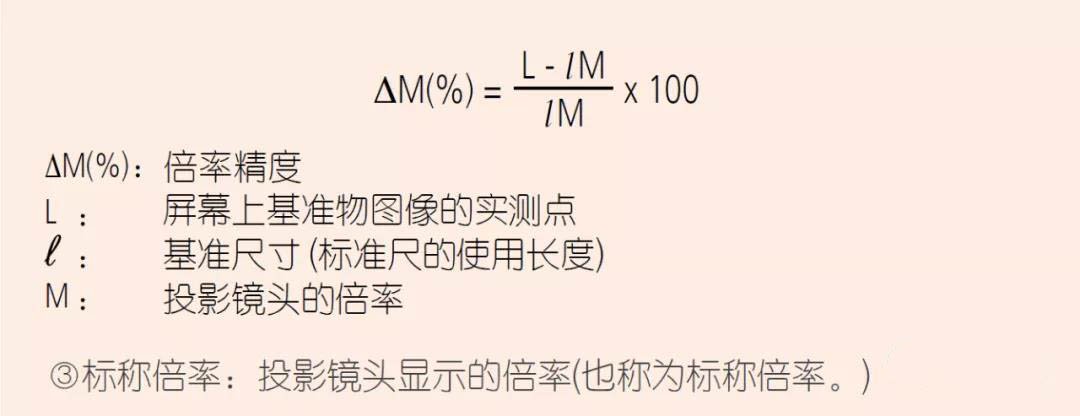

用一個具有標稱倍率的投影鏡頭，將基準尺寸(基準尺的使用長度)放大投影到屏幕上時，投影圖像的實測值與基準尺寸的比率稱為倍率精度。可以用下列公式算出。(與測量精度不同)
照明方法
■ 透射照明：用透射光觀察測量物的照明方法。特別適用于放大投影和測量輪廓部位的時候。
■ 垂直反射照明：讓光垂直照射在測量物表面的照明方法。用于觀測和測量表面形狀。(同時使用半透鏡或內置半透鏡式投影鏡頭)
■ 斜向反射照明：使光斜向照射測量物表面的照明方法。圖像的對比度得到強調，能夠更加立體而清晰地觀察。但是需要注意的是在測量尺寸時容易產生偏差。(與斜向反射鏡合用， PJ-H30系統主體標準配置)
■ 垂直反射照明：讓光垂直照射在測量物表面的照明方法。用于觀測和測量表面形狀。(同時使用半透鏡或內置半透鏡式投影鏡頭)
■ 斜向反射照明：使光斜向照射測量物表面的照明方法。圖像的對比度得到強調，能夠更加立體而清晰地觀察。但是需要注意的是在測量尺寸時容易產生偏差。(與斜向反射鏡合用， PJ-H30系統主體標準配置)

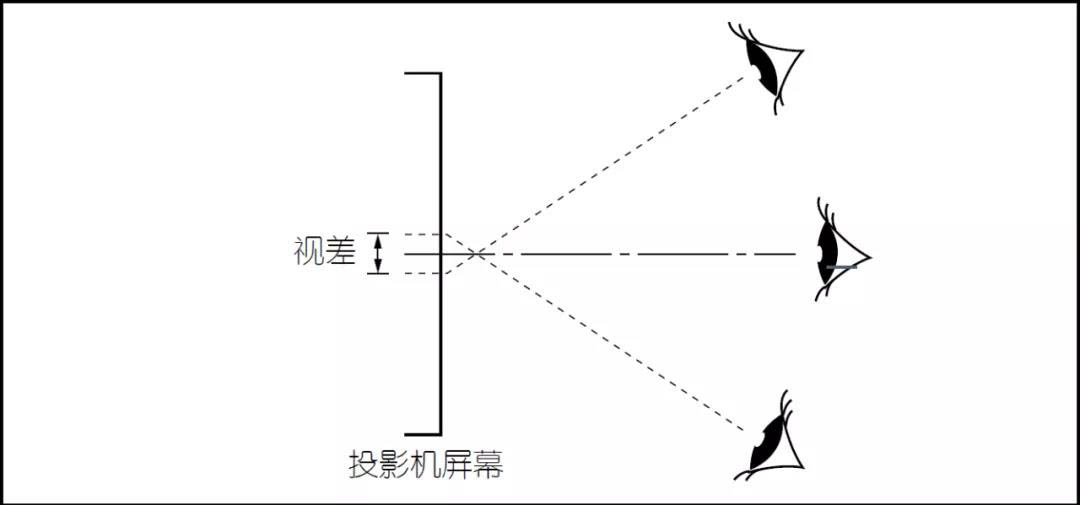

視差
這是一個具有固定背景對象物的位移，該固定背景是由觀察者位置、該物體的有限分離以及背景平面引起的變化等所引起的。
視場直徑

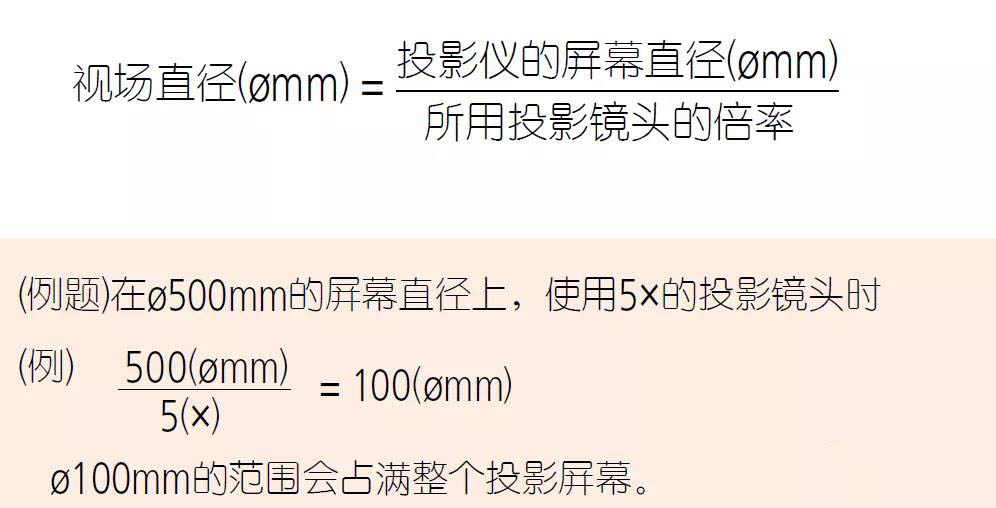

指屏幕上映射出的測量物大小的直徑、范圍。
遠心光學系統

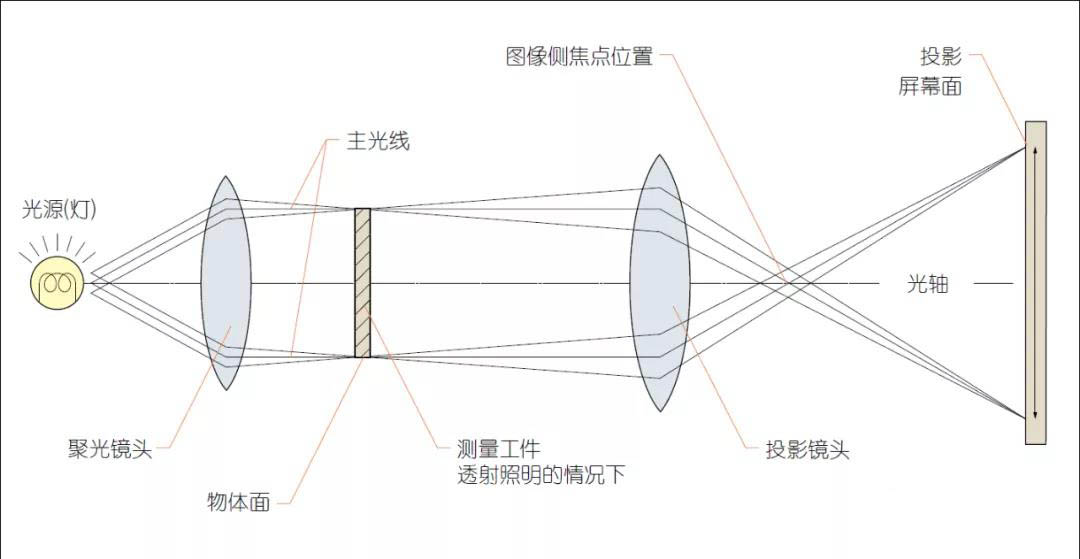

在圖像一側焦點位置上設置光闌，則主光線會與光軸平行。在利用了這一原理的光學系統中，即使將焦點向光軸方向移動，只是圖像會變得模糊，而圖像中心的大小不會改變。測量投影儀和測量顯微鏡則是用通過在聚光鏡頭的焦點位置放置光源來取代光闌，用平行光線照明，可以取得同樣的效果。(參照下圖)
