外徑千分尺的刻度讀法
使用前不要忘了校準調零哦！

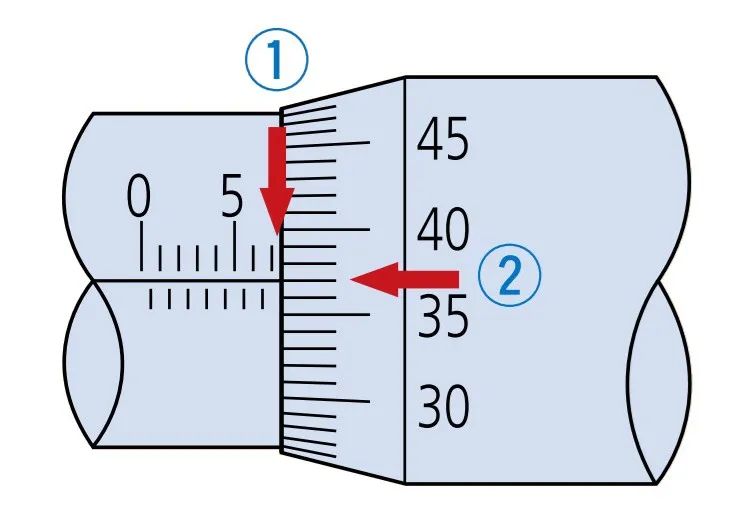

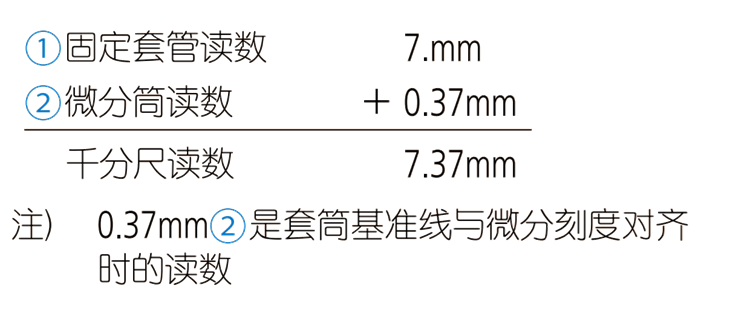

標準刻度，分度值為0.01mm時

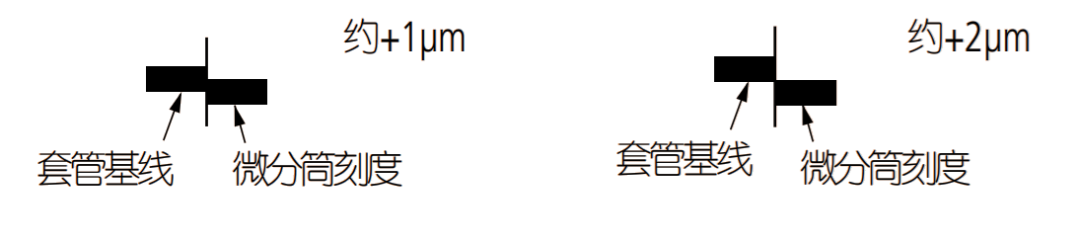

通常情況下，當基線對正后，可以通過基線的位置來估讀尺寸的最后一位數。
可以像上圖那樣讀取到分度值0.01mm，也可以像下圖所示那樣，讀取分度值到0.001mm。
可以像上圖那樣讀取到分度值0.01mm，也可以像下圖所示那樣，讀取分度值到0.001mm。
帶有游標刻度，分度值為0.001mm時

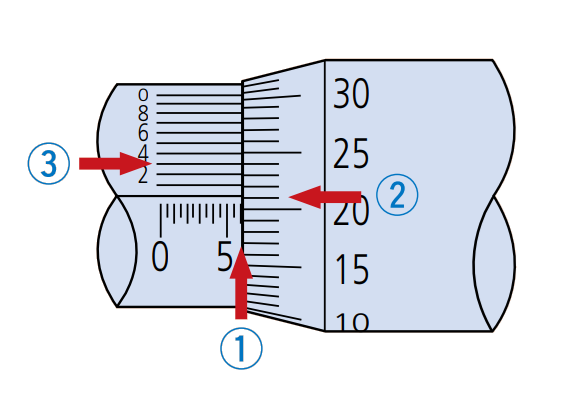

帶游標刻度的千分尺在套管基線的上面有游標刻度，此時的讀數方法如下圖所示：
帶游標刻度的千分尺在套管基線的上面有游標刻度，此時的讀數方法如下圖所示：

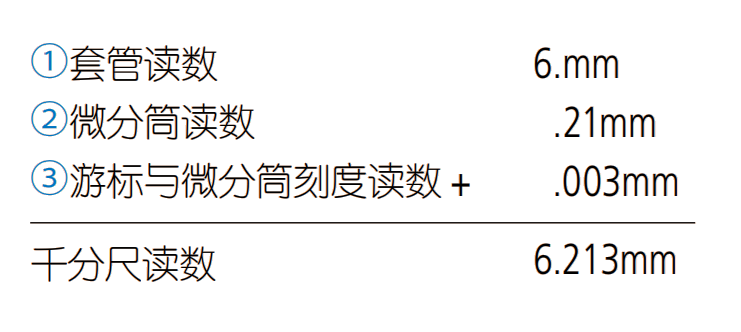

②當指引線為兩個刻度(在這種情況下，21和22)之間的位置時，讀取0.21mm。
③當游標尺刻度與其中一個微分筒刻度對齊時，讀取0.003mm。
③當游標尺刻度與其中一個微分筒刻度對齊時，讀取0.003mm。
讀數的注意事項
1）基線下面的刻度不要漏讀或讀錯。
1）基線下面的刻度不要漏讀或讀錯。

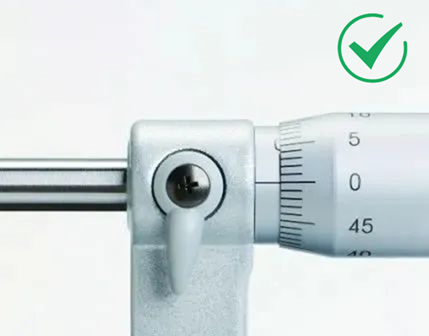

2）讀取微分筒刻度線時須從正面直視基線。

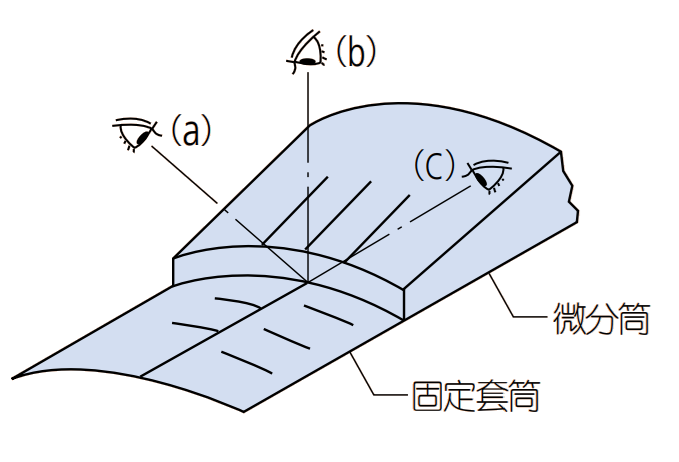

正面直視基線

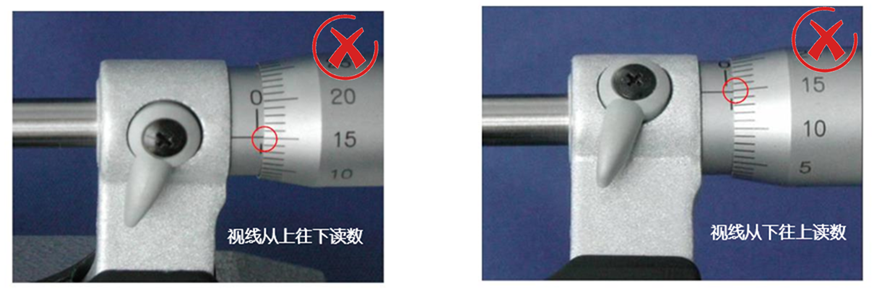

如果像或那樣有傾斜角度去讀數（如下圖），會受到視覺偏差的影響無法讀取刻度的正確位置，造成讀數錯誤。
