歡迎來到我們的專業技術指南。今天，我們將深入探討三維激光掃描儀的布點技巧，這是確保掃描精度的關鍵步驟。無論您是剛剛接觸三維掃描技術，還是希望提升掃描質量的專業人士，本指南都將為您提供寶貴的見解和實用技巧。讓我們一起來探索這個精密而又富有挑戰性的話題。

一、理解三維激光掃描儀布點的重要性

在開始具體的布點技巧之前，我們首先要理解為什么布點如此重要：

1. 精確性：合理的布點可以確保掃描數據的全面性和準確性，減少遺漏和誤差。

2. 效率：優化布點可以顯著提高掃描效率，減少重復工作和數據處理時間。

3. 覆蓋率：科學的布點策略能夠最大化掃描覆蓋面積，確保目標物體的每個角落都被記錄。

4. 數據質量：合適的布點可以減少陰影區域，提高點云數據的質量和密度。

二、三維激光掃描儀布點前的準備工作

在進行布點之前，需要做好以下準備：

1. 場地勘察：仔細檢查掃描區域，了解地形、障礙物和可能的遮擋物。

2. 確定目標：明確需要掃描的對象和范圍，確定所需的精度和分辨率。

3. 選擇合適的掃描儀：根據項目需求選擇適當的三維激光掃描儀，考慮其量程、精度和掃描速度。

4. 準備輔助工具：如標靶、三腳架、測量工具等，這些將在布點過程中派上用場。

三、三維激光掃描儀布點的基本原則

遵循以下原則，可以幫助您更好地進行布點：

1. 全面覆蓋原則：確保每個掃描站點都能覆蓋目標物體的一部分，并與其他站點有足夠的重疊。

2. 最小遮擋原則：盡量避開可能造成遮擋的障礙物，減少數據盲區。

3. 最佳角度原則：選擇能夠獲得目標表面最大反射的角度，通常perpendicular to the surface是理想的。

4. 合理密度原則：根據目標物體的復雜程度和所需精度，合理安排掃描站點的密度。

四、三維激光掃描儀布點的具體步驟

現在，讓我們逐步了解如何進行三維激光掃描儀的布點：

1. 制定初步布點方案：

- 根據場地勘察結果，在平面圖上標記可能的掃描站點。

- 考慮目標物體的形狀和復雜度，確保每個關鍵部位都被覆蓋。

2. 設置控制網：

- 在掃描區域周圍設置控制點，這些點將用于后期的數據配準。

- 使用全站儀或GPS測量控制點的精確坐標。

3. 放置標靶：

- 在掃描區域內均勻分布標靶，確保每次掃描至少可見3-4個標靶。

- 標靶應放置在穩定、易識別的位置，避免被移動或遮擋。

4. 設置第一個掃描站：

- 選擇一個視野開闊、能覆蓋大部分目標區域的位置作為起始點。

- 確保掃描儀水平，并記錄站點坐標。

5. 進行試掃描：

- 進行一次快速預掃描，檢查覆蓋范圍和數據質量。

- 根據預掃結果調整掃描參數，如分辨率和掃描范圍。

6. 移動到下一個站點：

- 根據預定計劃移動到下一個掃描位置。

- 確保新站點與前一個站點有30%-40%的重疊區域。

7. 重復掃描過程：

- 在每個新站點重復步驟4-6。

- 隨時評估掃描效果，必要時調整布點方案。

8. 補充掃描：

- 完成主要掃描后，檢查數據是否有遺漏或質量不佳的區域。

- 必要時進行補充掃描，確保完整覆蓋。

五、不同場景下的布點策略

不同的掃描環境和目標需要采用不同的布點策略：

1. 室內空間掃描：

- 采用"蛇形"或"環形"布點模式。

- 特別注意房間角落和家具后面的區域。

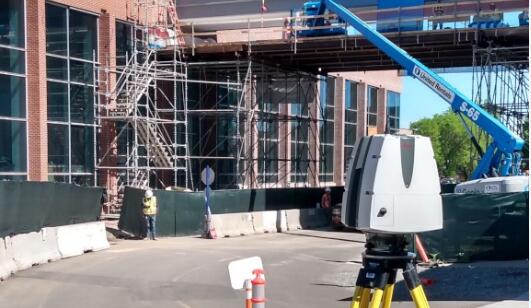

2. 大型建筑外部掃描：

- 結合地面和高空（如無人機）掃描。

- 使用"環形"布點，確保建筑每個立面都被充分覆蓋。

3. 復雜地形掃描：

- 采用"網格"布點模式，根據地形起伏調整站點密度。

- 考慮使用多種掃描設備，如地面站和移動掃描。

4. 工業設備掃描：

- 圍繞設備進行密集布點，特別關注細節部位。

- 可能需要使用輔助平臺來獲取高處或內部結構的數據。

六、布點后的數據處理和質量控制

布點完成后，還需要進行以下步驟：

1. 數據配準：使用控制點和重疊區域將不同站點的數據拼接在一起。

2. 數據清理：移除噪點、重復點和不相關的數據。

3. 精度檢查：通過對比已知控制點坐標來驗證掃描精度。

4. 數據補充：如發現數據缺失或質量不佳的區域，安排額外的掃描工作。

以下是您可能還關注的問題與解答：

Q：如何確定掃描站點之間的最佳距離？

A：這取決于掃描儀的性能和目標物體的復雜度。一般來說，相鄰站點之間應保持30%-40%的重疊區域。對于復雜物體，可能需要更密集的布點。建議參考掃描儀制造商的建議，并通過實踐來優化。

Q：在高大建筑物的掃描中，如何處理難以到達的區域？

A：對于難以到達的高處，可以考慮使用無人機搭載輕型激光掃描儀進行補充掃描。另外，使用長腳架或可升降的平臺也是一種解決方案。在某些情況下，結合地面攝影測量技術也可以填補數據空缺。

Q：惡劣天氣條件下如何進行戶外掃描布點？

A：惡劣天氣確實會影響掃描質量。在雨雪天氣下，可以考慮使用防水罩保護設備，并縮短單次掃描時間，增加掃描次數。大風天氣應選擇避風處布點，必要時使用風擋。極端溫度下，需注意設備的工作溫度范圍，可能需要采取降溫或保溫措施。

掌握三維激光掃描儀的布點技巧是一項需要理論知識和實踐經驗相結合的技能。通過本指南，我們詳細探討了布點的重要性、基本原則和具體步驟。記住，每個掃描項目都是獨特的，需要根據具體情況靈活調整策略。隨著經驗的積累，您將能夠更快速、更準確地制定布點方案，從而獲得高質量的三維掃描數據。祝您在三維激光掃描的道路上取得成功！
