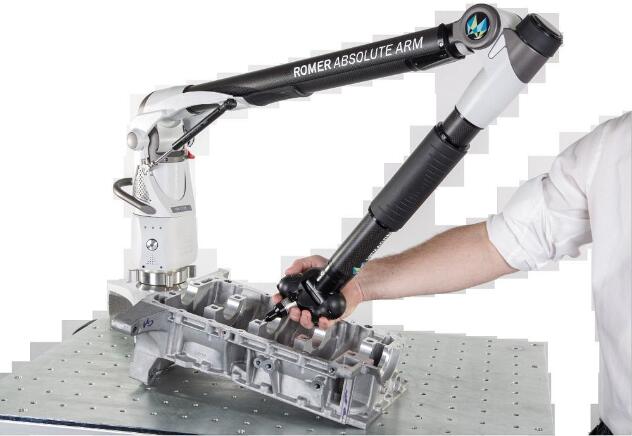

便攜式三坐標測量機因其靈活性和便攜性，在工業測量領域扮演著越來越重要的角色。然而，要確保這種設備的高精度測量能力，定期進行精度校正至關重要。本文將詳細介紹便攜式三坐標測量機精度校正的方法、步驟以及一些確保高精度測量的技巧，幫助您充分發揮設備的潛力。

一、理解便攜式三坐標測量機的精度特性

1. 體積精度：指在整個測量空間內的綜合精度表現，通常以最大允許誤差（MPE）表示。

2. 點重復性：反映設備在同一點多次測量的一致性，通常用標準差表示。

3. 長度測量誤差：隨測量距離增加而變化的系統性誤差。

4. 探針誤差：由于探針系統引起的測量偏差。

5. 溫度影響：環境溫度變化對測量精度的影響，通常表示為每度溫差的線性膨脹系數。

二、精度校正前的準備工作

1. 環境控制：

- 將測量環境溫度穩定在20±1°C，相對濕度控制在45%-65%之間。

- 使用高精度溫度記錄儀監控環境溫度變化。

- 避免陽光直射和氣流干擾，必要時使用防震臺。

2. 設備預熱：

- 開機預熱至少60分鐘，確保設備達到熱平衡狀態。

- 預熱期間，輕輕活動機械臂各關節，使?jié)櫥途鶆蚍植肌?/p>

3. 校準工具準備：

- 高精度校準球組（直徑范圍25mm-50mm，球度誤差≤0.5μm）。

- 長度基準（如1m碳纖維標尺，不確定度≤1μm）。

- 專業校準軟件（如Verisurf或Polyworks）。

4. 設備檢查：

- 檢查機械臂各關節的穩定性和靈活度。

- 確保測頭系統清潔無損，必要時更換測頭。

- 檢查所有電纜連接是否牢固。

三、便攜式三坐標測量機精度校正步驟

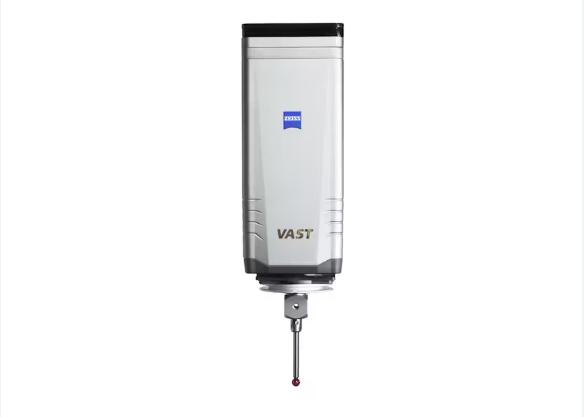

1. 探針系統校準：

- 選用高精度校準球（通常直徑25mm，球度誤差≤0.5μm）。

- 在球體表面采集至少25個點，覆蓋不同方向。

- 使用軟件計算探針直徑和中心偏置。

- 重復測量校準球，確保探針誤差小于5μm。

2. 關節編碼器補償：

- 使用專用軟件進行關節角度誤差補償。

- 按軟件指引，將機械臂移動到預設位置（通常需要20-30個位置）。

- 軟件自動計算各關節的補償參數。

- 補償后，單個關節的角度誤差應小于±0.0005°。

3. 體積精度校正：

- 在測量空間內均勻分布5-7個校準球。

- 從多個方向和角度測量每個校準球。

- 使用軟件分析測量數據，計算體積誤差補償矩陣。

- 校正后，體積精度MPE值應不超過±0.025mm。

4. 長度測量誤差校正：

- 使用高精度長度基準（如1m碳纖維標尺）。

- 在不同方向和位置測量基準長度。

- 分析測量結果，計算長度誤差補償系數。

- 校正后，長度測量誤差應在±(15μm + 15μm/m)以內。

5. 溫度補償校正：

- 在不同溫度下（如18°C、20°C、22°C）重復測量標準長度。

- 計算溫度系數，更新軟件中的溫度補償參數。

- 校正后，溫度變化1°C導致的測量誤差應小于2μm/m。

四、校正后的驗證與數據分析

1. 點重復性驗證：

- 選擇工作空間內的多個點，每點重復測量至少30次。

- 計算每個點的標準差，應小于0.010mm。

2. 體積精度驗證：

- 使用未參與校正的校準球進行驗證測量。

- 計算測量值與標稱值的偏差，最大偏差應小于±0.025mm。

3. 長度測量精度驗證：

- 使用不同長度的量塊（如100mm、500mm、1000mm）進行驗證。

- 測量誤差應在±(15μm + 15μm/m)范圍內。

4. 數據分析與報告生成：

- 使用專業軟件分析所有校正和驗證數據。

- 生成詳細的校正報告，包括原始數據、補償參數和最終精度指標。

- 將報告與設備歷史記錄對比，分析精度變化趨勢。

五、確保高精度測量的技巧

1. 優化測量策略：

- 合理規劃測量路徑，減少機械臂大幅度移動。

- 在測量關鍵特征時，選擇機械臂最佳姿態。

- 對重要尺寸進行多次測量取平均值，提高可靠性。

2. 環境控制技巧：

- 使用溫度梯度監測系統，實時補償溫度變化影響。

- 在測量大型工件時，考慮工件與設備的熱平衡時間。

- 避免人體熱源靠近測量區域，必要時使用屏障。

3. 定期檢查與維護：

- 每次使用前進行簡單的單點重復性檢查。

- 根據使用頻率，制定定期校正計劃（通常每3-6個月一次）。

- 及時更新設備固件和測量軟件，獲取最新的精度優化算法。

4. 測頭選擇與使用：

- 根據被測特征選擇合適的測頭類型和尺寸。

- 使用多測頭系統時，確保每個測頭都經過單獨校準。

- 避免使用過長的測頭延長桿，以減少撓度影響。

5. 數據處理技巧：

- 使用高級濾波算法處理原始測量數據，去除異常值。

- 合理設置采樣密度，平衡測量精度和效率。

- 利用統計過程控制（SPC）方法監控測量過程穩定性。

以下是您可能還關注的問題與解答：

Q：便攜式三坐標測量機的精度受哪些因素影響最大？

A：便攜式三坐標測量機的精度主要受以下因素影響： 1. 溫度變化：溫度波動會導致機械結構和被測物體的熱膨脹或收縮。 2. 機械臂的姿態：不同的測量姿態會影響機械臂的剛性和穩定性。 3. 操作技巧：操作者的經驗和技能對測量結果有顯著影響。 4. 校準質量：校準的頻率和質量直接影響設備的測量精度。 5. 環境振動：微小的振動會導致測量誤差，特別是在高精度測量時。 因此，在進行高精度測量時，需要綜合考慮這些因素并采取相應的措施。

Q：如何判斷便攜式三坐標測量機是否需要重新校正？

A：可以通過以下幾個方面來判斷： 1. 定期檢查結果：如果日常檢查中發現點重復性或體積精度超出規定范圍。 2. 測量異常：對已知尺寸的標準件測量結果出現明顯偏差。 3. 使用時間：按照制造商建議的校準周期（通常3-6個月）。 4. 環境變化：設備經歷了顯著的溫度變化或運輸顛簸。 5. 碰撞或意外：設備遭受意外碰撞或跌落后。 6. 軟件提示：某些高級系統會自動提示需要校準。 如果出現以上任何情況，建議進行全面的精度校正。

Q：自行校正和專業機構校正的優缺點是什么？

A：兩種校正方式各有優缺點： 1. 自行校正：   優點：成本較低，可隨時進行，便于及時解決問題。   缺點：可能缺乏高精度標準器具，結果可能不被第三方認可。 2. 專業機構校正：   優點：使用高精度標準設備，結果更可靠，可獲得認證報告。   缺點：成本較高，可能需要將設備送出，影響生產進度。 建議將兩種方式結合使用：定期進行自行校正，每年至少一次由專業機構進行全面校正。

精確校正便攜式三坐標測量機的精度是一項復雜而精細的工作，需要專業知識、精密設備和豐富經驗的結合。通過遵循本文介紹的校正步驟和技巧，您可以顯著提高測量精度，確保測量結果的可靠性。記住，精度校正不是一次性的工作，而是一個持續的過程。定期校正、日常維護和正確使用同樣重要。隨著測量技術的不斷進步，建議您持續關注行業最新標準和技術，不斷優化您的校正和使用方法，以充分發揮便攜式三坐標測量機的潛力，為您的質量控制工作提供堅實保障。
