便攜式三坐標測量機是現代工業精密測量的重要工具，它能夠快速、準確地測量復雜零件的幾何尺寸。在眾多測量任務中，角度測量是一項常見且關鍵的操作。本文將為您詳細介紹便攜式三坐標測量機如何精確測量角度，為您提供全面的指導。

一、便攜式三坐標測量機的角度測量原理

1. 便攜式三坐標測量機通過空間坐標系統來定位和測量物體的幾何特征。在角度測量中，它主要利用兩個平面或直線之間的夾角來確定角度值。

2. 測量過程中，機器會采集被測物體表面的多個點，通過這些點的坐標數據計算出平面或直線的方程。

3. 利用向量代數和三角函數，測量軟件能夠自動計算出兩個平面或直線之間的夾角，從而得出角度測量結果。

二、便攜式三坐標測量角度的具體步驟

1. 首先，確保便攜式三坐標測量機已經正確校準，并在穩定的環境中進行測量。

2. 將被測物體固定在工作臺上，確保其位置穩定不會移動。

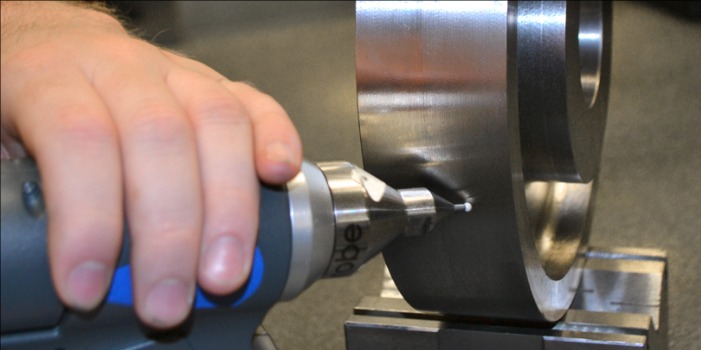

3. 選擇合適的測頭，通常使用球形測頭進行角度測量，測頭直徑一般在2-8mm之間。

4. 在測量軟件中選擇角度測量功能，并按照軟件提示進行操作。

5. 對于平面間角度測量，需要在每個平面上至少采集3個點；對于直線間角度測量，每條直線至少需要2個點。

6. 采集完所需的點后，測量軟件會自動計算并顯示角度值。

三、提高角度測量精度的技巧

1. 增加采樣點數量：在每個平面或直線上采集更多的點，可以提高擬合精度，從而提高角度測量的準確性。

2. 優化測量路徑：合理規劃測量路徑，避免測頭在測量過程中發生碰撞或干涉。

3. 控制環境因素：保持測量環境的溫度、濕度穩定，減少熱膨脹等因素對測量結果的影響。

4. 定期校準：按照設備說明書要求，定期對便攜式三坐標測量機進行校準，確保測量精度。

四、便攜式三坐標角度測量的應用領域

1. 航空航天：測量飛機機翼、發動機葉片等關鍵部件的角度。

2. 汽車制造：檢測車身面板、發動機缸體等零件的角度精度。

3. 模具制造：驗證模具型腔的角度是否符合設計要求。

4. 機械加工：測量各種精密零件的倒角、斜面等角度特征。

五、便攜式三坐標角度測量的優勢

1. 高精度：現代便攜式三坐標測量機的角度測量精度可達±0.5角秒。

2. 效率高：相比傳統量角器，便攜式三坐標測量機可以快速完成復雜工件的角度測量。

3. 靈活性強：可以測量各種復雜形狀工件的角度，適應性廣。

4. 數據處理能力強：測量軟件可以實時處理數據，生成測量報告，便于質量控制。

以下是您可能還關注的問題與解答：

Q：便攜式三坐標測量機的測量精度如何？

A：高端便攜式三坐標測量機的長度測量精度可達±0.018mm，角度測量精度可達±0.5角秒。

Q：便攜式三坐標如何保證測量結果的可靠性？

A：通過定期校準、環境控制、增加采樣點數量等方法可以提高測量結果的可靠性。

Q：便攜式三坐標測量機能測量多大的工件？

A：不同型號的便攜式三坐標測量機測量范圍不同，一般可以測量1-4米范圍內的工件，某些大型機型甚至可以測量更大的工件。

便攜式三坐標測量機在角度測量方面展現出了卓越的性能和靈活性。通過遵循正確的操作步驟和采用適當的技巧，我們可以獲得高精度的角度測量結果。隨著技術的不斷進步，便攜式三坐標測量機將在更多領域發揮重要作用，為工業生產提供更加精確、高效的質量控制保障。
