三維激光掃描儀測量斷面是一項精密的工程測量技術，它能夠快速、高效地獲取大量三維空間數據。本文將深入探討三維激光掃描儀測量斷面的方法和技巧，為您揭示精準測量的關鍵所在。讓我們一起了解如何充分利用這項先進技術，提高測量效率和精度。

一、三維激光掃描儀的工作原理

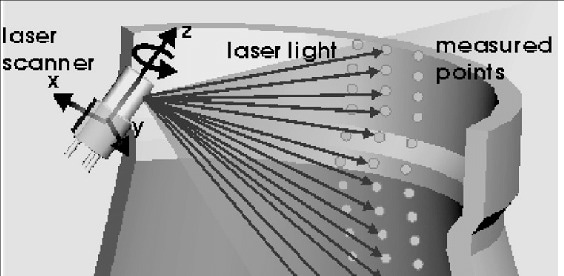

1. 三維激光掃描儀通過發射激光束并接收反射信號來獲取目標物體的空間信息。它能夠在短時間內采集大量的三維坐標點，形成稱為"點云"的數據集。

2. 掃描儀通過旋轉鏡面或棱鏡來改變激光束的方向，實現對整個場景的掃描。現代三維激光掃描儀的掃描速度可達每秒數十萬甚至數百萬個點。

3. 掃描儀內部的高精度距離測量系統能夠精確計算激光從發射到接收的時間，從而確定每個點的空間位置。最先進的掃描儀測距精度可達亞毫米級。

二、三維激光掃描儀測斷面的準備工作

1. 現場勘察：仔細檢查測量環境，確定最佳的儀器架設位置，避免遮擋和反射干擾。

2. 儀器調試：校準三維激光掃描儀，確保其處于最佳工作狀態。這通常包括溫度適應、自檢和精度驗證等步驟。

3. 控制網布設：在測量區域布設高精度控制點，這些控制點將用于后期數據配準和精度校核。控制點的精度直接影響最終成果的質量。

三、三維激光掃描儀測斷面的具體步驟

1. 儀器架設：將三維激光掃描儀架設在預先選定的位置，使用三腳架或其他穩定支撐確保儀器的穩定性。某些高端掃描儀配備自動調平功能，可以自動補償微小的傾斜。

2. 參數設置：根據測量需求設置掃描參數，包括掃描范圍、點密度、掃描速度等。對于斷面測量，通常需要較高的點密度以確保細節的捕捉。

3. 多站點掃描：為了獲得完整的斷面信息，通常需要從多個位置進行掃描。每個掃描站之間要確保有足夠的重疊區域，以便后期數據拼接。

4. 目標球布設：在掃描區域放置特制的反射球或標靶，這些目標物將用于不同站點數據的自動配準。目標球的數量和分布直接影響配準的精度。

四、三維激光掃描數據處理與斷面提取

1. 數據預處理：對原始點云數據進行噪聲過濾、去除離群點等操作，提高數據質量。高質量的數據處理軟件能夠自動識別和移除大部分噪聲點。

2. 點云配準：利用目標球或特征點將多個掃描站的數據拼接成一個完整的點云模型。先進的配準算法可以將配準誤差控制在毫米級。

3. 斷面提取：在點云模型中定義斷面位置，提取所需的斷面數據。某些軟件支持自動批量提取多個平行斷面，大大提高工作效率。

4. 斷面優化：對提取的斷面進行細化處理，如平滑化、特征點提取等，以得到最終的高精度斷面圖。

五、提高三維激光掃描儀測斷面精度的技巧

1. 選擇合適的儀器：根據測量對象和精度要求選擇合適的三維激光掃描儀。高端掃描儀可以提供更高的測量精度和更遠的測量距離。

2. 優化掃描角度：盡量避免激光束與被測表面呈小角度入射，這樣可以減少測量誤差。理想的入射角應接近90度。

3. 控制環境因素：溫度、濕度、灰塵等環境因素都會影響測量精度。在惡劣環境下測量時，應采取相應的防護措施。

4. 增加重復測量：對于關鍵部位，可以進行多次重復測量并取平均值，以提高測量精度。

5. 定期校準：定期對三維激光掃描儀進行校準，確保其保持最佳性能狀態。某些高端掃描儀具有自校準功能，可以實時補償測量誤差。

以下是您可能還關注的問題與解答：

Q：三維激光掃描儀測斷面的優勢是什么？

A：三維激光掃描儀測斷面具有速度快、精度高、非接觸、全面性強等優勢。它能在短時間內獲取大量空間數據，適用于復雜地形和結構的測量。

Q：三維激光掃描儀測斷面的精度如何？

A：現代高端三維激光掃描儀的測量精度可達毫米級甚至亞毫米級。實際精度取決于儀器性能、測量距離、環境條件等多個因素。

Q：如何處理大型工程中的海量點云數據？

A：對于大型工程，可以采用分塊處理、云計算等技術來處理海量點云數據。同時，使用專業的點云處理軟件可以大大提高數據處理效率。

三維激光掃描儀測斷面是一項強大而精密的測量技術。通過深入理解其工作原理、掌握正確的操作方法，并運用各種優化技巧，我們可以充分發揮這項技術的潛力，實現高效、精準的斷面測量。隨著技術的不斷進步，三維激光掃描儀在工程測量、建筑、考古等領域的應用將會越來越廣泛，為我們提供更加精確和全面的空間信息。
