三維激光掃描技術作為現代測量和建模的重要手段，在工業、建筑、考古等領域廣泛應用。本文將深入探討三維激光掃描儀是否需要標靶，并分析影響掃描精度的各種因素。讓我們一起揭開這項先進技術背后的奧秘。

一、三維激光掃描儀的工作原理

1、三維激光掃描儀通過發射激光束并接收反射信號來測量物體表面的三維坐標。它利用飛行時間法或相位差法來計算距離，同時記錄激光發射的角度，從而獲得空間點的位置信息。

2、現代的三維激光掃描儀通常能夠每秒采集數十萬甚至上百萬個點，形成所謂的"點云"數據。這些數據隨后可以被處理成三維模型或用于各種分析。

3、掃描儀的分辨率可以達到毫米級，有些高精度設備甚至可以達到亞毫米級。例如，Leica RTC360可以在10米距離內達到1.9mm的位置精度。

二、標靶在三維激光掃描中的作用

1、標靶主要用于提高多站點掃描的配準精度。當需要從多個位置掃描大型物體或場景時，標靶可以作為共同的參考點。

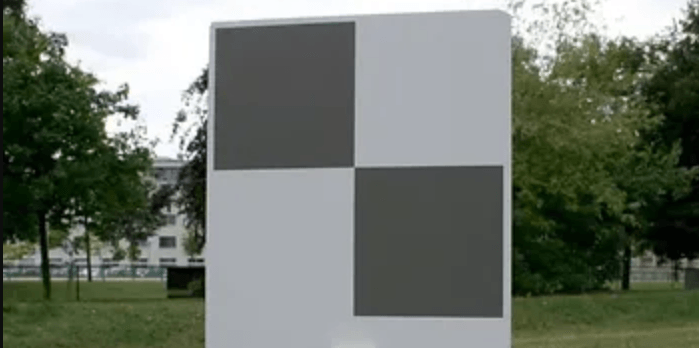

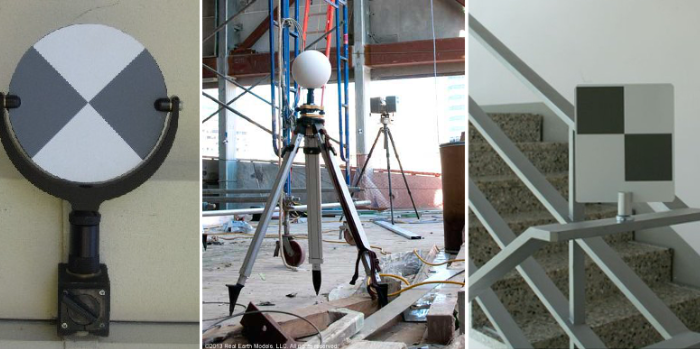

2、標靶通常是高反射率的球體或特殊圖案的平面目標。例如，Faro的球形標靶直徑為145mm，可以在70米范圍內被有效識別。

3、在一些應用中，標靶還可以用于將掃描數據與已知坐標系統對齊，這在測量和工程應用中尤為重要。

三、三維激光掃描儀是否必須使用標靶？

1、并非所有的三維激光掃描都需要使用標靶。這取決于掃描的目的、環境條件和所需的精度。

2、對于單站點掃描或小范圍的掃描任務，通常可以不使用標靶。現代的掃描軟件能夠利用點云中的特征點進行自動配準。

3、然而，在以下情況下，使用標靶會很有幫助：大型或復雜場景的多站點掃描，需要高精度配準的工程測量項目，缺乏明顯特征點的均勻環境，如隧道或大型儲罐內部

四、影響三維激光掃描精度的因素

1、設備性能：掃描儀的硬件性能直接影響測量精度。高端設備如Leica ScanStation P50可在1km范圍內實現1mm的精度，而一些入門級設備可能只能達到厘米級精度。

2、環境因素：溫度、濕度、灰塵等環境因素會影響激光的傳播和反射。例如，在極端溫度下（如-20°C或+50°C），某些掃描儀的精度可能會降低10-20%。

3、目標物體的表面特性：不同材質和顏色的表面對激光的反射特性不同。光滑、高反射率的表面通常能獲得更高的精度，而黑色或透明物體可能會造成測量誤差。

4、掃描距離：一般來說，掃描距離越遠，精度越低。例如，某型號掃描儀在10米距離內精度為2mm，但在100米時可能降至10mm。

5、掃描角度：激光束與目標表面的入射角度也會影響精度。垂直入射通常能獲得最佳結果，而大于60°的入射角可能導致顯著的精度損失。

五、提高三維激光掃描精度的方法

1、合理布設掃描站：通過優化掃描站的位置和數量，可以確保目標物體被充分覆蓋，并減少死角。

2、使用高質量標靶：在需要的情況下，使用精確制造的標靶可以顯著提高配準精度。一些高端標靶的球心精度可達到0.1mm以內。

3、環境控制：在可能的情況下，控制掃描環境的溫度、濕度和灰塵水平。一些高精度掃描儀配備了內置的環境補償系統，可以實時調整測量參數。

4、多次掃描平均：通過多次掃描同一區域并取平均值，可以降低隨機誤差的影響。某些軟件可以自動執行這一過程。

5、后處理優化：利用先進的點云處理軟件，如CloudCompare或Leica Cyclone，可以進行噪點過濾、配準優化等操作，進一步提高最終模型的精度。

以下是您可能還關注的問題與解答：

Q：三維激光掃描儀的掃描速度通常是多少？

A：現代高速三維激光掃描儀的掃描速度可以達到每秒100萬點以上。例如，Faro Focus S350可以實現每秒216萬點的采集速度。

Q：三維激光掃描數據的文件大小通常有多大？

A：這取決于掃描的范圍和分辨率。一次典型的高分辨率掃描可能產生1-2GB的原始數據。大型項目的完整點云數據可能達到數百GB。

Q：三維激光掃描技術能否穿透物體表面？

A：標準的三維激光掃描儀不能穿透物體表面。但有些特殊的掃描技術，如地面穿透雷達（GPR），可以用于探測地下結構或墻體內部。

總結來說，三維激光掃描儀是否需要使用標靶，取決于具體的應用場景和精度要求。在許多情況下，現代掃描儀和軟件的自動配準功能已經足夠使用。然而，對于需要高精度的工程測量或復雜環境下的掃描任務，使用標靶仍然是提高精度的有效方法。無論是否使用標靶，了解影響掃描精度的各種因素并采取相應的優化措施，都是確保高質量三維數據采集的關鍵。作為工程技術人員，我們應該根據項目需求靈活選擇最合適的掃描方法，并不斷探索這項exciting技術的新應用領域。
