三維掃描儀作為現代工業測量和逆向工程的重要工具，其精度直接影響著最終的測量結果。本文將詳細解析三維掃描儀的校準原理，幫助您深入了解如何確保高精度的測量結果。我們將探討校準的重要性、常見的校準方法以及影響校準的關鍵因素，為您提供全面的三維掃描儀校準知識。

一、三維掃描儀校準的重要性

1. 校準是保證三維掃描儀測量精度的關鍵步驟，直接影響最終的數據質量。

2. 通過校準，可以消除或補償系統誤差，提高掃描結果的準確性和可靠性。

3. 定期校準能夠維持設備的長期穩定性，確保測量結果的一致性。

4. 校準過程有助于識別設備的潛在問題，及時進行維護和調整。

5. 在某些行業（如航空航天、醫療設備），設備校準是滿足質量認證和法規要求的必要條件。

二、三維掃描儀的基本工作原理

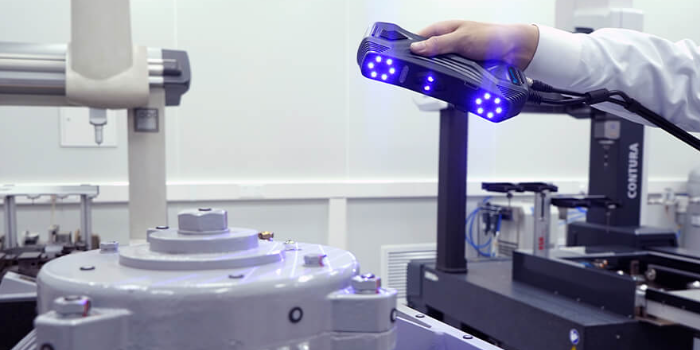

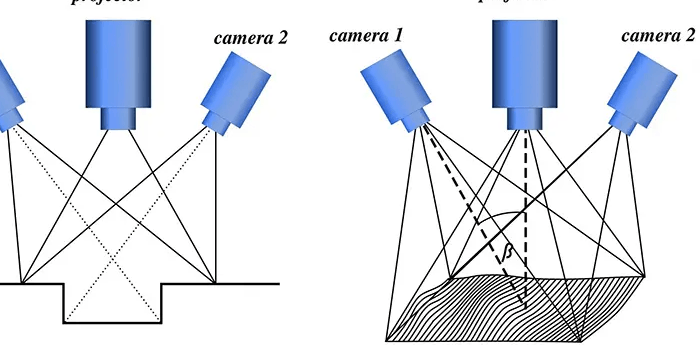

1. 光學三角測量原理：大多數三維掃描儀基于此原理，通過投射結構光或激光線，再由相機捕捉反射光來計算物體表面的三維坐標。

2. 飛行時間法：測量光從發射到接收的時間來計算距離，適用于大范圍掃描。

3. 相位測量法：分析發射光和接收光的相位差來確定距離，精度較高。

4. 白光干涉法：利用光的干涉原理，適用于高精度的表面輪廓測量。

5. 結構光投影：投射已知pattern的光柵，通過分析變形來重建三維形狀。

三、三維掃描儀校準的基本原理

1. 幾何參數校準：確定相機的內外參數，包括焦距、主點坐標、畸變系數等。

2. 光學系統校準：校正鏡頭畸變，確保光路的準確性。

3. 傳感器校準：調整CCD或CMOS傳感器的響應特性，確保像素級的精確性。

4. 投影系統校準：對于結構光掃描儀，需校準投影儀的參數和投影pattern。

5. 系統集成校準：調整各部件之間的相對位置和方向，確保整體系統的協調性。

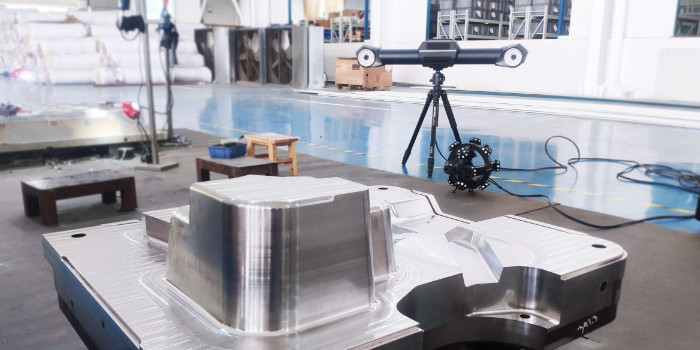

四、常用的三維掃描儀校準方法

1. 標定板法：使用已知幾何特征（如棋盤格）的標定板，通過多角度拍攝來計算相機參數。

2. 基準球法：利用高精度的基準球作為參考，校準掃描系統的幾何和光學特性。

3. 自校準技術：通過分析掃描數據本身來優化系統參數，減少對外部標準的依賴。

4. 多視角校準：從多個角度掃描同一物體，利用重疊區域信息來優化系統參數。

5. 工業CT輔助校準：使用高精度CT掃描結果作為參考，校準光學掃描系統。

五、三維掃描儀校準的關鍵步驟

1. 環境準備：控制溫度、濕度和光照，確保穩定的校準環境。

2. 設備預熱：給設備足夠的預熱時間，使系統達到穩定狀態。

3. 標準件選擇：根據掃描儀類型選擇合適的校準標準件，如標定板或基準球。

4. 多角度采集：從不同位置和角度采集標準件的圖像或點云數據。

5. 數據處理：使用專門的算法處理采集的數據，計算系統參數。

6. 參數優化：通過迭代計算，優化相機內外參數和系統幾何關系。

7. 驗證測試：使用已知尺寸的物體進行掃描測試，驗證校準結果。

六、影響三維掃描儀校準精度的因素

1. 環境因素：溫度波動、振動和光照變化會影響校準的穩定性。

2. 標準件質量：校準標準件的精度和穩定性直接影響校準結果。

3. 操作因素：操作者的經驗和技能對校準過程的質量有顯著影響。

4. 設備狀態：掃描儀的使用時間、維護狀況會影響其性能穩定性。

5. 算法選擇：校準算法的選擇和參數設置對最終精度有重要影響。

以下是您可能還關注的問題與解答：

Q：三維掃描儀的校準頻率應該如何確定？

A：三維掃描儀的校準頻率取決于多個因素： 1. 使用頻率：頻繁使用的設備需要更頻繁的校準。 2. 環境條件：嚴苛環境下使用的設備可能需要更頻繁的校準。 3. 精度要求：高精度應用可能需要更頻繁的校準以維持性能。 4. 制造商建議：遵循設備制造商的建議進行定期校準。

Q：三維掃描儀校準失敗的常見原因有哪些？

A：三維掃描儀校準失敗的常見原因包括： 1. 環境不穩定：溫度、濕度或光照條件波動過大。 2. 標準件問題：校準標準件損壞、變形或清潔不當。 3. 操作錯誤：未正確遵循校準程序或操作不當。 4. 設備故障：光學系統、傳感器或機械部件出現問題。 5. 軟件問題：校準算法錯誤或軟件版本不兼容

Q：如何評估三維掃描儀校準的有效性？

A：評估三維掃描儀校準的有效性可以通過以下方法： 1. 精度測試：使用高精度標準件（如量塊或球體）進行掃描，比較測量結果與已知尺寸。 2. 重復性測試：多次掃描同一物體，分析結果的一致性。 3. 形狀偏差分析：掃描已知幾何形狀（如平面、圓柱），分析掃描結果的形狀偏差。

通過本文的詳細解析，我們深入探討了三維掃描儀校準的原理和重要性。校準作為確保高精度測量結果的關鍵步驟，涉及多個方面的知識和技術。從基本的工作原理到具體的校準方法，從影響因素到未來發展趨勢，我們全面覆蓋了三維掃描儀校準的各個方面。理解并掌握這些原理和方法，對于維護和優化三維掃描儀的性能至關重要。隨著技術的不斷進步，三維掃描儀的校準技術也在朝著更加智能化、自動化和精確化的方向發展。無論您是三維掃描儀的操作者、維護人員還是研發工程師，深入了解校準原理都將有助于您更好地利用這一先進工具，在逆向工程、質量控制等領域取得更優秀的成果。記住，高質量的校準是獲得可靠和精確三維數據的基礎，它將直接影響到您的工作效率和產品質量。
