千分尺讀數方法

之前本人對千分尺不是很了解，想找一篇有關千分尺讀數方法的文章找了好久都沒有找到很具體的資料，后來還是直接找了三豐公司的產品說明書來具體地進行了解。今天就來跟大家分享一下我的經驗-千分尺讀數方法。

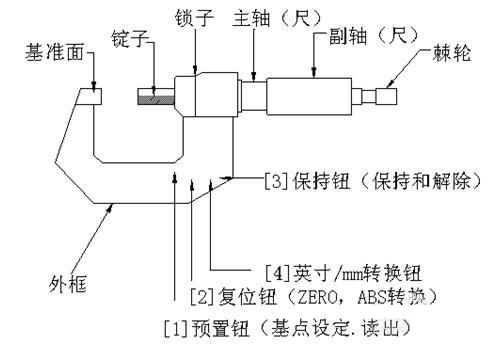

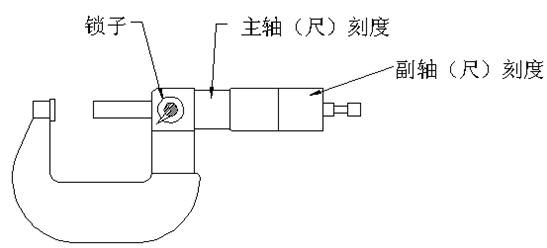

在進行千分尺的讀數之前，我們必須首選了解千分尺的各部分結構的名稱，這樣等一下我說的時候大家會更容易了解。千分尺的結構包括：基準面、錠子、鎖子、主軸、副軸、棘輪、外框、保持鈕、英寸/mm轉換鈕、復位鈕、主軸刻度、副軸刻度以及預置鈕。大家還是不明白的話可以看下圖：

知道了千分尺的各部名稱,我們就可以具體講解千分尺的讀數了。

千分尺讀數時,先以微分筒的端面為準線,讀出固定套管下刻度線的分度值(只讀出以毫米為單位的整數),再以固定套管上的水平橫線作為讀數準線,讀出可動刻度上的分度值,讀數時應估讀到最小刻度的十分之一,即0.001毫米。如果微分筒的端面與固定刻度的下刻度線之間無上刻度線,測量結果即為下刻度線的數值加可動刻度的值;如微分筒端面與下刻度線之間有一條上刻度線,測量結果應為下刻度線的數值加上0.5毫米,再加上可動刻度的值,如上圖(左)讀數為8.384毫米,上圖(右)讀數為7.923毫米。        數顯千分尺刻度讀取方法:測量值:直接讀出所顯示的數據。

刻度顯示千分尺讀取方法:測量值:主軸刻度+副軸刻度。

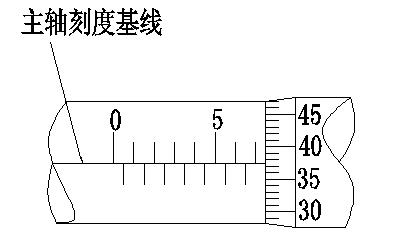

根據如下圖所示的主軸和副軸放大圖,說明如下。1、首先讀出副軸邊緣在主軸上的刻度。在下圖中,由于其邊緣在主軸上處于7和7.5之間,所以主軸刻度是7mm.2、讀取和主軸刻度基線重合的副軸刻度。在下圖中,主軸刻度基線對齊到副軸上的37和38之間位置,再根據刻度分量讀出其分刻度,就可得0.4,因此副軸刻度是37.4。3、往在〈2〉中得到的數據上乘于主軸1個刻度的單位。

在下圖中,由于主軸1個刻度單位是0.1mm,因此0.01×37.4=0.374mm。4、把〈1〉和〈2〉的結果相加,就得到(最終)測量值。在下圖中,其測量值是7+0.374=7.374mm。

以上都是個人的有關千分尺讀書方法的一些經驗見解，如果有不對的地方還請大家指正。不過本人還是很高興可以跟大家分析一些自己的一些經驗的，希望這篇千分尺讀書方法可以幫到大家。

?
