百分表檢定儀

百分表檢定儀概述

百分表是一種精度較高的比較量具，它只能測出相對數值，不能測出絕對數值，主要用于測量形狀和位置誤差，也可用于機床上安裝工件時的精密找正。百分表檢定儀就是用來測量百分表準確度的儀器。

百分表檢定儀發展歷史

由于光電子技術的發展，百分表檢定儀已經最初的機械式，發展成為攝像式全自動的傻瓜機型。

具體說來，百分表檢定儀的發展 經過了以下幾個階段

第一代，機械式，20世紀50年代，手動

通過手工旋轉手輪或微分筒等產生標準位移，經由一定的方式使指示表指針產生角位移，操作人員用眼睛讀取數值，并采用手工記錄，最后再進行計算得出檢測結果的方法。

典型產品：BJ-3型百分表檢定儀 天津、佛山、蘇州等。

特 點：手工操作，眼睛讀數，手工記錄，人工計算。

第二代，數控式，20世紀80年代，半自動

通過步進電機驅動標準螺紋絲桿產生位移，推動指示表指針產生角位移，操作人員用眼睛觀察指示表，當指針偏轉到檢定點位置時采樣標準絲桿的實際位移量，最后通過微處理器計算得出檢測結果的方法

典型產品： SZJ 數控指示表檢定儀 無錫景達數控

特 點：眼睛觀察判斷，手工采樣，羅紋絲杠作為標準位移，自動處理數據，屬于“反檢法”

第三代，光柵式，20世紀90年代，半自動

通過手工或電機驅動光柵產生位移，推動指示表指針產生角位移，操作人員用眼睛觀察指示表，當指針偏轉到檢定點位置時采樣光柵的實際位移量，最后通過微處理器（或計算機）計算得出檢測結果的方法。

典型產品：SZJ-G系列指示表檢定儀 ZJ/BJ-G系列指示表檢定儀 SJ光柵式指示表檢定儀 GZJ光柵式指示表檢定儀 DS光柵式指示表檢定儀 無錫景達數控 深圳中圖儀器 鄭州三同 北京德尚

特點：眼睛觀察判斷，手工采樣，光柵作為標準位移，自動處理數據，屬于“反檢法”

第四代，攝像式，21世紀初，全自動

高速電腦在接受“開始檢定”命令后，向控制箱的微處理器發出驅動命令，侍服電機驅動光柵和被檢指示表產生位移，圖象識別系統拍攝表盤圖象并識別出每個檢定點的指針讀數，該識別結果同光柵測量的標準位移比較，得出指示表的各項示值誤差，形成檢定記錄和結果，并及時打印出來。

典型產品：SJ2000指示表全自動檢定儀。 深圳中圖儀器

特點：在第三代基礎上引入圖像處理技術（CCD，機器視覺），全真模擬人眼讀表的示值。裝好被檢表，在電腦上選擇表的類型后，點擊電腦，一切自動完成。

百分表檢定儀檢定規程

百分表檢定項目和要求

1、外觀

百分表的各部分不應有碰傷、銹蝕、劃痕、脫漆、毛刺等外觀缺陷，表蒙應透明潔凈，不應有氣泡和磨毛現象，表盤刻線應清晰、平直、不應有斷線和目視可見的粗細不勻；使用中的百分表允許有不影響使用的外觀缺陷。

2、各部分的相互作用

百分表的總行程超過工作行程應不少于0.1mm，測桿移動及指針轉動應平穩、靈活、指針安裝應牢固可靠；百分表裝夾后測桿能靈活移動，調零裝置應平穩可靠，扭轉測桿、示值變化不應超過1/2分度值。

3、指針與表盤的相互位置

在自由狀態下，指針應位于測桿軸線左側上方60度—90度內，指針尖端應蓋過刻度盤短線長度的30—80%；指針尖端到刻度盤之間的距離不大于1mm；指針尖端與刻線方向一致，不得有目力可見的偏針。

4、測力

百分表的測力不得超過1.5牛頓，單向行程測力變化不大于0.5牛頓，同一點正反行程上測力落差不大于0.4牛頓。

5、測桿徑向受力對示值的變化

垂直于測桿加力1.5牛頓，百分表示值變化小于3um為0級，變化小于5um為 1級。

6、示值變化、回程誤差

受檢點示值變化小于3um為0級，小于5um大于3um為1級，回程誤差小于3um 為0級，3～5um為1級。

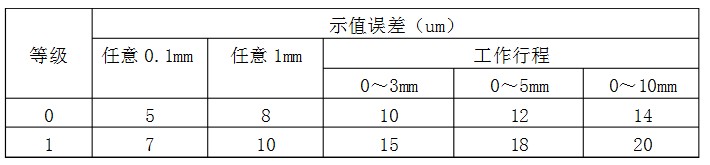

7、示值誤差

百分表檢測儀檢定方法

1、百分表外觀，各部分相互作用、指針與表盤的位置的檢定。用試驗和目力觀察。

2、示值誤差和回程誤差的檢定 百分表全行程的示值誤差是指檢定正反向行程時，各受檢點誤差的最大與最小值的代數差，任意一轉內的示值誤差是指該轉內正向行程和反向行程各受檢點誤差的最大值與最小值的代數差，每一受檢點上正向和反向行程誤差的代數差，即為該點的回程誤差，取各受控點回程誤差的最大值，作為受控百分表的回程誤差。

3、示值變動性檢定

示值變動是指在外界條件不變的情況下，對同一尺寸重復測量所得結果的最大差值，檢定方法是：將百分表安裝在剛性支架上，使測量桿的軸線垂直于剛性平臺，分別在測量范圍內的始點、中點、終點三個位置，以正常快速撥動測量桿，重復測量不少于5次，各受檢點位置上最大與最小示值誤差為各位置的示值變化，三個位置上示值變化最大者，即為百分表的示值變化。

4、測桿徑向各受力對示值影響的檢定

測桿徑向受力所引起的示值變化，檢定時，將被檢百分表裝在臂架上，分別將 測桿壓縮在工作行程的始端、中間和未端三個位置上，然后在測桿垂線方向上 加壓，由百分表讀出三個位置上最大與最小示值之差，取三個差值中最大者作 為測桿徑向受力引起的示值變化。

5、測力的檢定

測力可在測力檢定儀上檢定。將百分表可靠地安裝在可調臂上，測量百分表行程范圍的起點、中點和終點三個位置上的測力值，然后繼續壓縮測量桿使之超過工作行程終點后，再按相反方向返回到起點，測得起點、中點和終點三個位置的測

力值。正行程中的最大測力值即為百分表的最大測力，正行程中的最大測力值與最小測力之差即為百分表的測力變化值,得出各點的正反行程測力之差，取其最大值為百分表的測力差。

百分表檢測儀檢定規則

1、進廠百分表經檢定后才能投入使用。

2、在使用的百分表要按照《量值傳遞及檢測設備檢定周期及計劃》的規定進行檢

定和保養。
