概述

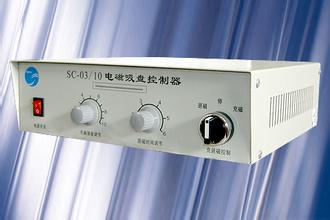

電磁吸盤控制器又稱充退磁控制器,一般配套機床使用,起到對電磁吸盤充退磁的作用,可根據電磁吸盤功率的大小進行制作相應功率大小的控制器,在我國范圍內,可以分為電路板結構和插件結構兩種.電路板結構的控制器具有輕巧便挾的特點,電壓可調.插件結構的控制器主要有變壓器,接觸器,時間控制器等組裝而成,具有結實耐用易維修等特點.二者都可對電磁吸盤進行控制充退磁,可以根據相應的特點進行選擇.由降壓整流電路、轉換開關和欠電流保護電路組成。

電磁吸盤控制器使用說明:

一、 電磁吸盤控制器適用范圍

本整流控制器適用于額定功率以下的各種電磁吸盤的控制。

二、電磁吸盤控制器技術參數

輸入電壓：交流380V

輸出電壓：直流110V

機床聯控：具有機床與電磁吸盤控制線路的聯鎖裝置。

輸出信號：具有輸出電流表和信號燈的指示。

充退磁能達到最佳效果，一般工件能夠完全退磁、合金及含碳較高的工件退磁后剩磁極小。

三、 電磁吸盤控制器工作原理

交流電壓380V經變壓器降壓后，經過整流器整流變成110V直流后經控制裝置進入吸盤此時吸盤被充磁，退磁時通入反向電壓線路，控制器達到退磁功能。

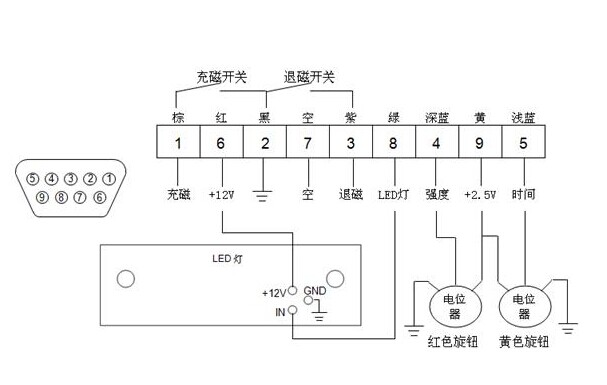

電磁吸盤控制器原理圖

四、 電磁吸盤控制器使用方法

將開關打開指示燈（紅燈）亮，表示整流控制器電源接通，電壓表上有輸出電壓指示；按下綠按鈕指示燈（綠燈）亮，電流表上有工作電流指示。此時吸盤通電有磁，主機聯鎖線路接通主機，機床可以啟動開始工作，工作完畢后按下紅按鈕（綠燈滅），吸盤退磁，放開按鈕，控制器內繼電器延時2-3秒后退磁結束。

五、 電磁吸盤控制器安裝方法

本控制器四芯插座：插頭兩色（紅色）引線為主機控制線，串接于主機控制部分的公共線上，插頭兩色（綠色）為輸入380V電源線。

本控制器三芯插座：插頭兩色（綠色）接通電磁吸盤兩端，插頭（紅色）為接地線。

電磁吸盤控制器故障處理辦法

一、電磁吸盤控制器上電燒保險

1.1斷電檢查外部接線是否正確

1.2檢查磁盤對地(外殼)絕緣電阻應不低于1MΩ

1.3檢查磁盤有無短路

1.4檢查輸入電壓是否符合技術要求

1.5所用磁盤與控制器規格是否相符

二、電磁吸盤控制器上電炸壓敏，爆電容

2.1斷電檢查外部接線是否正確

2.2檢查輸入電壓是否符合技術要求

三、電磁吸盤控制器無輸出，過流指示燈亮

3.1確認1.1~1.4正確無誤

3.2檢查W2是否調至最大，若是，調至中間位置，再上電，根據需要將W2調至合適位置

3.3必要時可在控制器輸入端加接隔離變壓器

四、電磁吸盤控制器輸出時有時無

4.1觀察無輸出時過流燈是否亮，若是，檢查3.1~3.2各項

4.2斷電檢查控制器接線是否牢靠

4.3檢查磁盤接線是否可靠

4.4檢查磁盤線圈有無接觸不良

五、電磁吸盤控制器有輸出但主機磨頭不轉

5.1檢查連鎖觸點是否正確串入主機磨頭控制回路

5.2按四/3.6.1~3.6.2節正確調節W5，W6電位器

六、電磁吸盤控制器保險管，壓敏電阻均正常，但充退磁無輸出

6.1斷電檢查外部接線是否正確

6.2檢查外接電位器是否調至最小位置，若是，將其調至中間位置，再上電，按需要將外接電位器調至合適位置

6.3檢查W2電位器是否調至最小，若是，將W2調至中間位置，拆除外接電位器，上電，再按需要將W2調至合適位置(1#,2#輸出不要超過DC110V)

6.4以上三條無誤狀態下，則斷開輸出端負載及外接調節電位器，確保狀態轉換

開關工作正常，輸入端上電，延遲約1.5S后，按以下要求測試，若符合下述情況，即可判斷充退磁控制器正常。

6.4.1用萬用表(DC20V檔)測5#與10#之間的電壓約為15V左右。

6.4.2將開關置"充磁"檔用萬用表(DC500V檔)，測1#、2#之間輸出電壓(端子1#為負)應為輸入電壓的1.4倍左右；將開關置"停磁"檔，輸出電壓應為零。將開關置"退磁"檔，輸出電壓應正反向振蕩(幅值同充磁電壓)，經過3～18S后歸零。

在繪制和識讀電磁吸盤電器控制線路圖時應該遵照以下原則：

1、電磁吸盤原理圖繪制一樣平常分電源電路、主電路、控制電路、信號電路及照明電路繪制。

主電路是指受電的動力裝置及掩護電器，它議決的是電磁吸盤的事情電流，電流較大。主電路要垂直電源電路畫在原理圖的左側。

控制電路是控訴制主電路事景況態的電路。信號電路是指表現主電路事景況態的電路。照明電路是指實現電磁吸盤磨削機床配置局部照明的電路。這些電路議決的電流都較小，畫原理圖時，控制電路、信號電路、照明電路要跨接在兩相電源線之間，依次垂直畫在主電路的右側，且電路中的耗能元件如打仗器和斷電器的線圈、信號燈、照明燈等 要畫在電路的下方，而電器的觸頭畫在耗能元件上方。

2、原理圖中，各電磁吸盤的觸頭位置都按電路未通電或電器未受外力作用時的常態位置畫出。分析原理時，應從觸頭的常態位置出發。

3、原理圖中，各電器元件不畫實際的外形圖，而接納國家劃定的統一國標標記畫出。

4、原理圖中，同一電磁吸盤的各元件不按它們的實際位置畫在一起，而是按其在線路中所起作用畫在差異電路中，但它們的舉措卻是相互聯系關系的，必須標以雷同的文字標記。

別的，在電磁吸盤原理圖中，對有直接電討論的交錯導線連接點，要用小黑圓點表現，無直接電討論的交錯導線連接點則不畫小黑圓點。還要過細電磁吸盤電源的電路畫成水平線，直流電源則正端在上、負端在下畫出。電源開關要水平畫出。

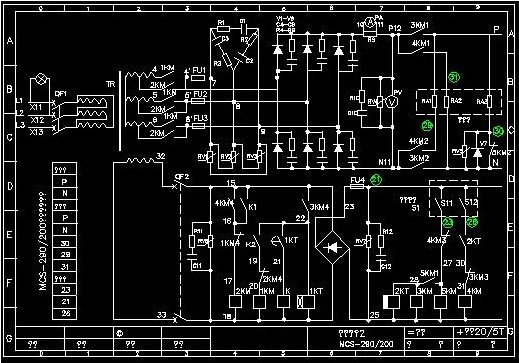

電磁吸盤控制器電路圖

電磁吸盤觀察電路圖的基本步驟

1、閱讀設備說明書

2、看圖紙說明

3、看系統圖
