內徑百分表使用方法

內徑百分表是將測頭的直線位移變?yōu)橹羔樀慕俏灰频挠?jì)量器具。用比較測量法完成測量,用于不同孔徑的尺寸及其形狀誤差的測量。

使用前檢查

1. 檢查表頭的相互作用和穩定性。

2. 檢查活動測頭和可換測頭表面光潔,連接穩固。

讀數方法

測量孔徑,孔軸向的最小尺寸為其直徑,測量平面間的尺寸,任意方向內

均最小的尺寸為平面間的測量尺寸。

百分表測量讀數加上零位尺寸即為測量數據。

正確使用

1. 把百分表插入量表直管軸孔中,壓縮百分表一圈,緊固。

2. 選取并安裝可換測頭,緊固。

3. 測量時手握隔熱裝置。

4. 根據被測尺寸調整零位。

用已知尺寸的環規或平行平面（千分尺）調整零位,以孔軸向的最小尺寸

或平面間任意方向內均最小的尺寸對0位,然后反復測量同一位置2-3次后檢查指針是否仍與0線對齊,如不齊則重調。

為讀數方便,可用整數來定零位位置。

5. 測量時,擺動內徑百分表,找到軸向平面的最小尺寸（轉折點）來讀數。

6. 測桿、測頭、百分表等配套使用,不要與其他表混用。

維護與保養

1. 遠離液體,不使冷卻液、切削液、水或油與內徑表接觸。

2. 在不使用時,要摘下百分表,使表解除其所有負荷,讓測量桿處于自由狀

態。

3. 成套保存于盒內,避免丟失與混用。

內徑百分表使用方法圖解

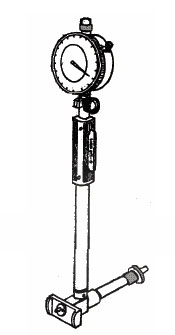

內徑百分表用來測量圓柱孔，它附有成套的可調測量頭，使用前必須先進行組合和校對零位，如圖1所示。

圖1 內徑百分表

組合時，將百分表裝入連桿內，使小指針指在0～1 的位置上，長針和連桿軸線重合，刻度盤上的字應垂直向下，以便于測量時觀察，裝好后應予緊固。粗加工時，最好先用游標卡尺或內卡鉗測量。因內徑百分表同其它精密量具一樣屬貴重儀器，其好壞與精確直接影響到工件的加工精度和其使用壽命。粗加工時工件加工表面粗糙不平而測量不準確，也使測頭易磨損。因此，須加以愛護和保養，精加工時再進行測量。

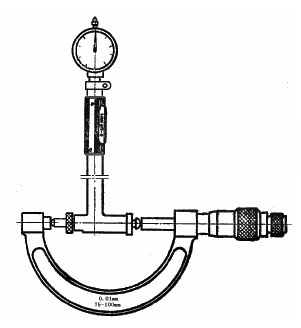

測量前應根據被測孔徑大小用外徑百分尺調整好尺寸后才能使用，如圖2所示。在調整尺寸時，正確選用可換測頭的長度及其伸出距離，應使被測尺寸在活動測頭總移動量的中間位置。

圖2 用外徑百分尺調整尺寸

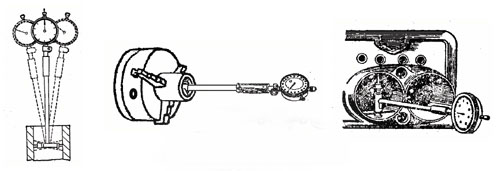

測量時，連桿中心線應與工件中心線平行，不得歪斜，同時應在圓周上多測幾個點，找出孔徑的實際尺寸，看是否在公差范圍以內。圖3所示。

圖3 內徑百分表的使用方法

內徑百分表使用方法視頻
