日本BIG 彈簧夾頭用扭矩拆刀器
品牌：BIG(大昭和)
型號：G5BF2769E789DE
￥待詢價（提交訂單10分鐘內獲取專屬報價單）
可縱向、橫向、傾斜、任意角度調整刀柄，大幅度縮短刀具準備時間！
?
?

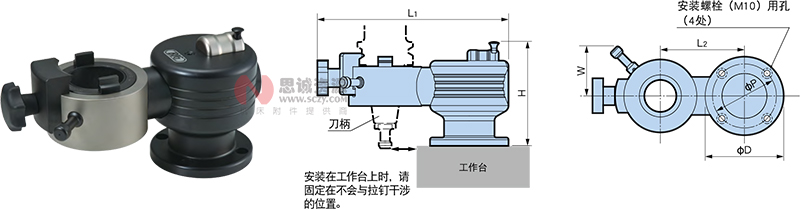

| 型號 | 對應基礎柄 | L1 | L2 | φD | H | W | 安裝螺栓孔 | 質量 （kg） | |
| φP | 尺寸 | ||||||||
| TMU50-50 | BT50 , BBT50 | 340 | 150 | 140 | 185 | 89 | 114 | M10 | 20 |
不附帶固定至工作臺的安裝用帶頭螺栓（4個）。可安裝的帶頭螺栓長度不得超過50mm。
注意：請用螺栓切實固定在工作臺上后再使用
?

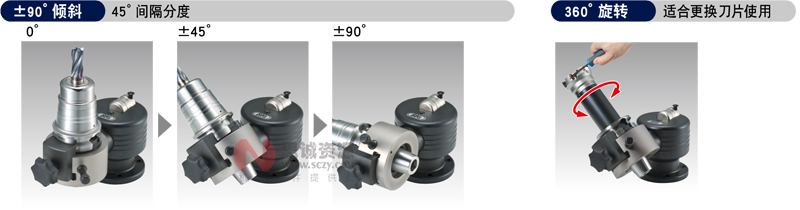

在傾斜方向以45°為單位切實固定刀柄。

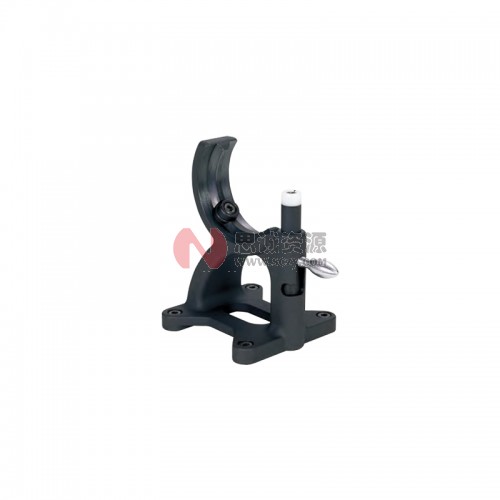

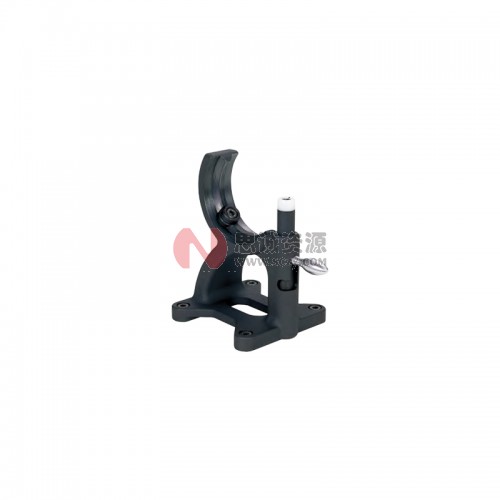

對于鎖緊、拆卸拉釘等重負荷作業也可輕松、安全地完成。 刀柄可以沿圓周方向實現360°旋轉，方便拆裝刀片，
大大縮短作業時間。（可實現45°間隔分度）
?
?
?

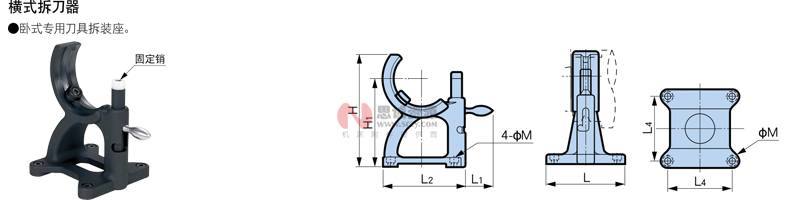

| 型 號 | 錐部 No. | L | L1 | L2 | L3 | L4 | H | H1 | φM | 固定銷 |
| HL-BT30 | BBT/BT30 | 82 | 31 | 82 | 26 | 65 | 120 | 100 | 7（M6用） | HL-30CP |
| HL-BT40 | BBT/BT40 | 98 | 33 | 98 | 32 | 80 | 140 | 115 | HL-40CP | |
| HL-BT50 | BBT/BT50 | 124 | 43 | 131 | 44 | 100 | 178 | 140 | 9（M8用） | HL-50CP |
1. 固定銷可單獨購買。
2. 請根據不同的BBT/BT基礎柄尺寸，選擇對應型號的拆刀器。
3. 不附帶固定至工作臺的安裝用帶頭螺栓（4個）。
注意：請用螺栓切實固定在工作臺上后再使用。
?
?
?
| 型號 | HSK No. | BIG CAPTO No. | φC | φD | H | φP | φM |
| KG25R | 25 | ― | 48 | 79 | 65 | 62 | 7 M6用 |
| 32R | 32 | C3 | 55 | 85 | 69 | ||
| 40R | 40 | C4 | 63 | 93 | 70 | 77 | |
| 50R | 50 | C5 | 75 | 105 | 89 | ||
| 63R | 63 | C6 | 88 | 123.5 | 75 | 105.5 | 9 M8用 |
| 80R | 80 | C8 | 107 | 142 | 90 | 124 | |
| 100R | 100 | ― | 127 | 162 | 100 | 144 |
1. 不附帶固定至工作臺的安裝用帶頭螺栓（4個）。
?
?
?
?

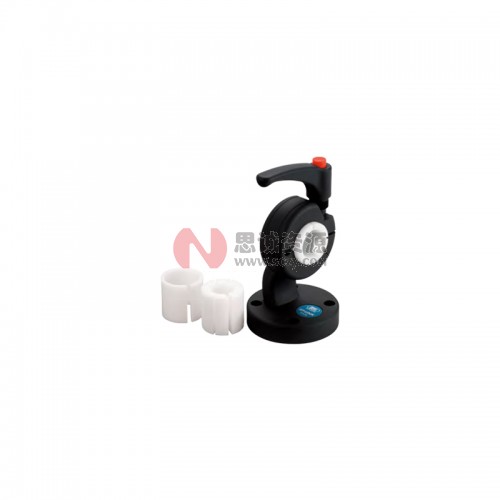

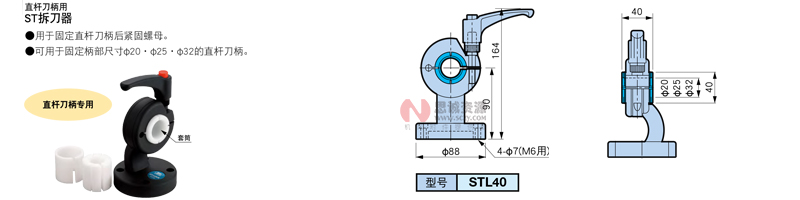

1. 附帶直桿刀柄φ20?φ25?φ32柄徑用套筒各1個。
2. 請勿空鎖，否則容易損壞工具。
3. 不附帶固定至工作臺的安裝用帶頭螺栓（4個）。
注意：請用螺栓切實固定在工作臺上后再使用。
（小提示）：也可用于HSK-E25、32等小刀柄的刃具鎖緊。
