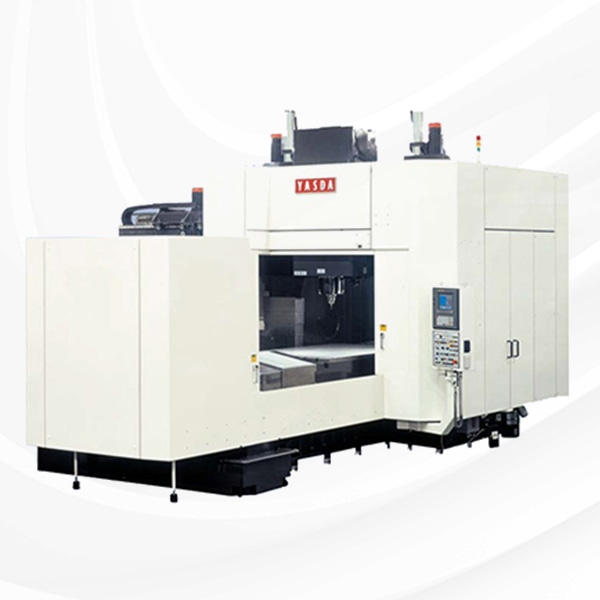

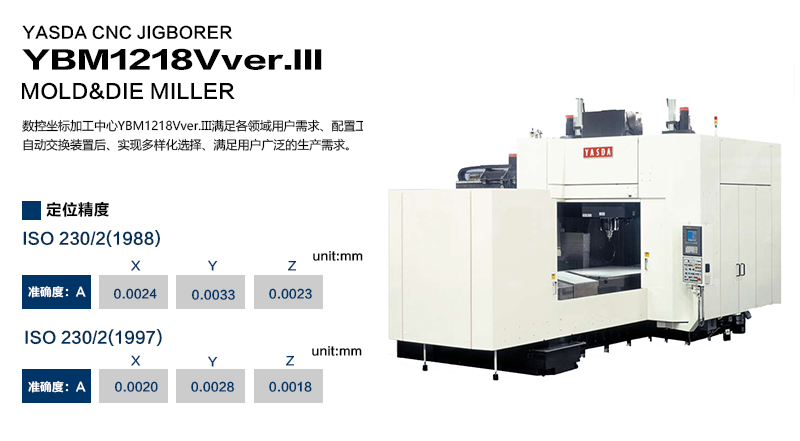

數控坐標加工中心YBM1218V基于YASDA傳統的高速·高精度、提升其切削性能及復雜三維曲面形狀加工能力、實現多樣化領域應用加工。
| 1.機床規格 | YBM640Vver.Ⅲ | YBM950Vver.Ⅲ | YBM9150V | YBM1218V |
| 1）移動量 | ||||
| X軸移動量 | 600mm | 900mm | 1,500mm | 1,800mm |
| Y軸移動量 | 400mm | 500mm | 900mm | 1200mm |
| Z軸移動量 | 350mm | 350mm | 450mm | 600mm |
| 工作臺表面至主軸端面距離 | 150-500mm | 200-550mm | 150-600mm | 200-800mm |
| 2）工作臺 | ||||

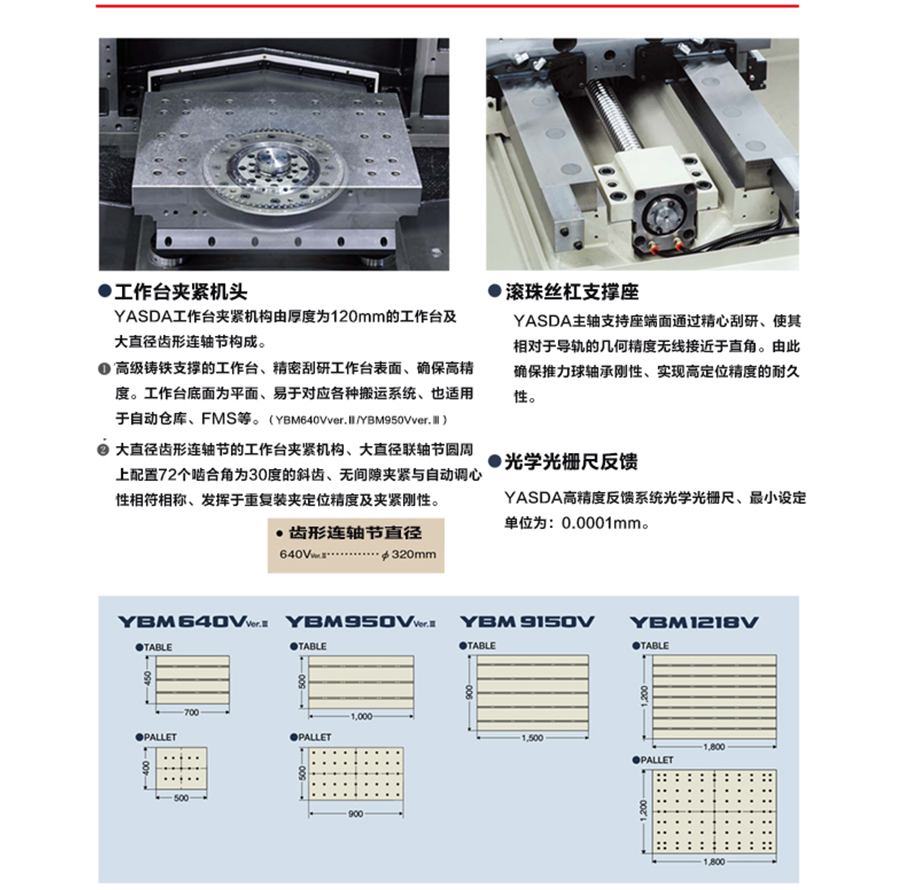

| 工作臺大小 | 700*450mm | 1,000*500mm | 1,500*900mm | 1,800*1,200mm |
| 工作臺最大承載重量 | 300kg | 800kg | 3,000kg | 4,000kg |
| 工作臺表面形狀 | 18mmT型槽3條間距125mm | 18mmT型槽3條間距150mm | 18mmT型槽5條間距150mm | 22mmT型槽5條間距150mm |
| 3）主軸 | ||||

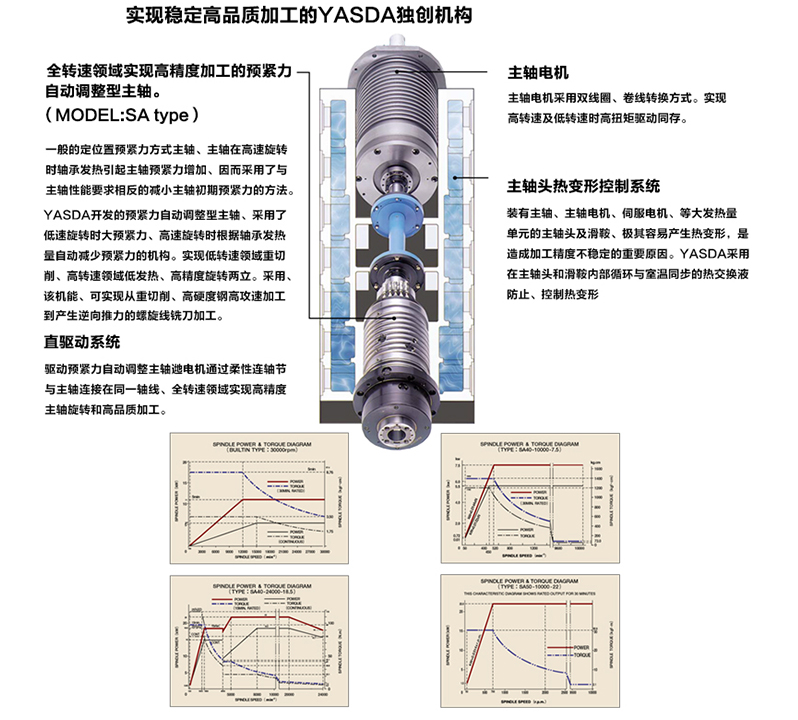

| 形式名稱 | SA40-24000-18.5 預緊力自動調整型主軸 | SA40-24000-18.5 預緊力自動調整型主軸 | SA40-24000-18.5 預緊力自動調整型主軸 | SA40-24000-22 預緊力自動調整型主軸 |
| 主軸轉速 | 100-24,000min/1 | 100-24,000min/1 | 100-24,000min/1 | 50-10,000min/1 |
| 主軸變速 | 分2段無極變速（線圈變換） | 分兩段無極變速（線圈變換） | 分兩段無極變速（線圈變換） | 無極變速 |
| 主軸用電機 | AC18.5/22KW （連續/15分定常） | AC18.5/22KW （連續/15分定常） | AC18.5/22KW （連續/15分定常） | AC22KW （30分定常） |
| 主軸錐孔 | N.T.No.40 | N.T.No.40 | N.T.No.40 | N.T.No.40 |
| 主軸直徑 | φ65mm | φ65mm | φ65mm | φ100mm |
| 4）進給速度 | ||||
| 快速進給速度 | X軸20,000mm/min Y軸20,000mm/min Z軸20,000mm/min | X軸20,000mm/min Y軸20,000mm/min Z軸20,000mm/min | X軸20,000mm/min Y軸20,000mm/min Z軸20,000mm/min | X軸18,000mm/min Y軸18,000mm/min Z軸12,000mm/min |
| 切削進給速度 | 1-5,000mm/min | 1-5,000mm/min | 1-5,000mm/min | 1-5,000mm/min |
| 點動進給速度 | 1-5,000mm/min | 1-5,000mm/min | 1-5,000mm/min | 1-5,000mm/min |
| 5）工具自動交換裝置（ATC） | ||||
| 工具庫存儲容量 | 30把 | 30把 | 60把 | 32把 |
| 刀柄形式 | MAS BT40 | MAS BT40 | MAS BT40 | MAS BT50 |
| 拉丁形式 | JIS B6339-40P（45°） | JIS B6339-40P（45°） | JIS B6339-40P（45°） | MAS P50T-1(45°) |
| 工具最大直徑 | φ100mm | φ100mm | φ100mm | φ240mm |
| 工具最大長度 | 250mm | 250mm | 250mm | 350mm |
| 最大工具重量 | 7kg | 7kg | 7kg | 20kg |
| 6）主軸冷卻裝置 冷卻能力 | 6,000W | 6,000W | 6,000W | 6,000W |
| 7）切削液裝置 AA型噴嘴2個 | 〇 | 〇 | 〇 | 〇 |
| 8）防濺門及排屑器 | ||||
| 手動防濺門+雙螺桿排屑器 | 〇 | 〇 | 〇 | 〇 |
| 9）NC裝置 | FANUC 31i-B5 | FANUC 31i-B5 | FANUC 31i-B5 | FANUC 31i-B5 |
| 10）機床本體重量 | 8,000kg | 11,000kg | 16,000kg | 29,000kg |
| 11）電源功率 | 39kVA | 39kVA | 41kVA | 70kVA |
| 2.機床標準配件 | YBM640Vver.Ⅲ | YBM950Vver.Ⅲ | YBM9150V | YBM1218V |
| 光學光柵尺 | 〇 | 〇 | 〇 | 〇 |
| 液壓單元 | 〇 | 〇 | 〇 | 〇 |
| 導軌自動供油裝置 | 〇 | 〇 | 〇 | 〇 |
| 電源自動切斷裝置 | 〇 | 〇 | 〇 | 〇 |

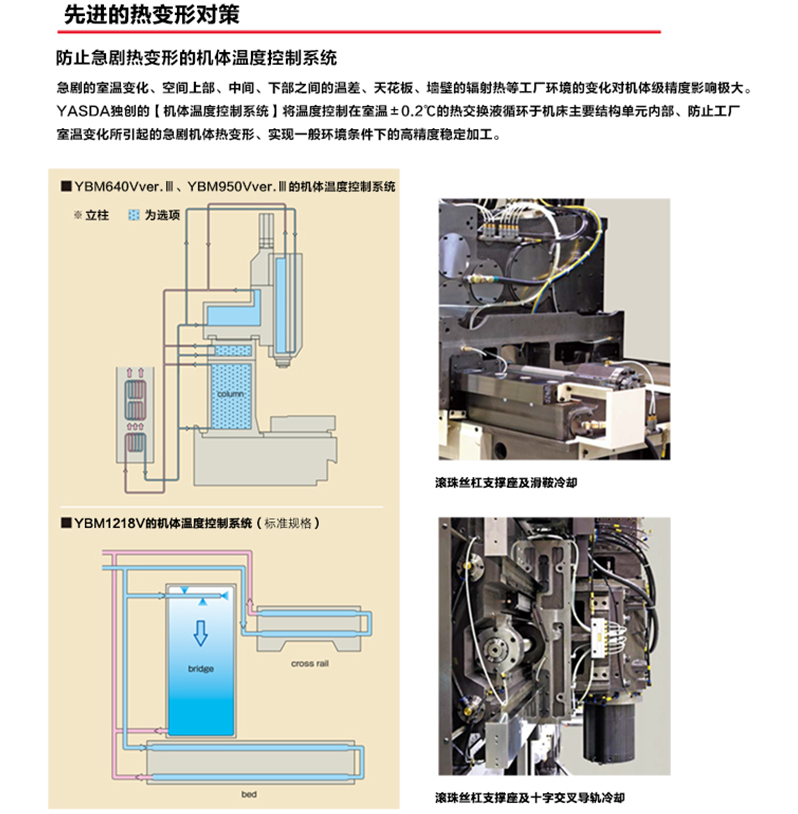

| 機體溫度控制裝置 | 簡易型 | 簡易型 | 簡易型 | 裝備 |
| 基礎墊塊 | 〇 | 〇 | 〇 | 〇 |
| 照明裝置 | 〇 | 〇 | 〇 | 〇 |
| 機床顏色RAL1013（乳黃色） | 〇 | 〇 | 〇 | 〇 |
| 作業工具 | 〇 | 〇 | 〇 | 〇 |
| 3.機床選配件 | YBM640Vver.Ⅲ | YBM950Vver.Ⅲ | YBM9150V | YBM1218V |
| 1）高扭矩主軸 | ||||
| 形式 SA40-10000-11 (預緊力自動調整型主軸） | 一 | 一 | 〇 | 一 |
| 主軸轉速 50-10,000min/1 | 一 | 一 | 〇 | 一 |
| 2）高速主軸 | ||||
| 形式 30-30000-11 | 〇 | 〇 | 〇 | 一 |
| 主軸轉速 150-30,000min/1 | 〇 | 〇 | 〇 | 一 |
| 主軸用電機 AC5.5/11kw （連續|5分定常） | 〇 | 〇 | 〇 | 一 |
| 主軸錐孔 N.T.No.30 | 〇 | 〇 | 〇 | 一 |
| 主軸直徑 φ50mm | 〇 | 〇 | 〇 | 一 |
| 3）工作臺自動交換裝置（APC） | 〇 | 〇 | 〇 | 〇 |
| 單元重量 | 1,500kg | 2,500kg | 5,000kg | 7,000kg |
| 工作臺交換裝置及安全防護圍欄 | 〇 | 〇 | 〇 | 〇 |
| 4）預載架臺（PLS） | 〇 | 〇 | 一 | 一 |
| 架臺數 | 5個 | 4個 | 一 | 一 |
| 單元重量 | 2，500kg | 3，000kg | 一 | 一 |
| 自動程序調用 | 〇 | 〇 | 一 | 一 |
| PLS安全防護圍欄 | 〇 | 〇 | 一 | 一 |
| 5）工作臺 | 〇 | 〇 | 〇 | 〇 |
| 工作臺大小 | 500*400mm 600*400mm | 900*500mm | 900*1,500mm | 1,200*1,500mm |
| 工作臺表面形狀 M16螺紋孔 | 〇 | 〇 | 〇 | 〇 |
| 工作臺厚度 | 110mm | 100mm | 120mm | 200mm |
| 工作臺重量 | 200kg | 300kg | 1,400kg | 2,300kg |
| 6）工作臺夾緊裝置 | 〇 | 〇 | 〇 | 〇 |
| 工作臺承載重量 | 300kg | 400kg | 2,500kg | 4,000kg |
| 7）自動工具交換裝置（ATC） | ||||

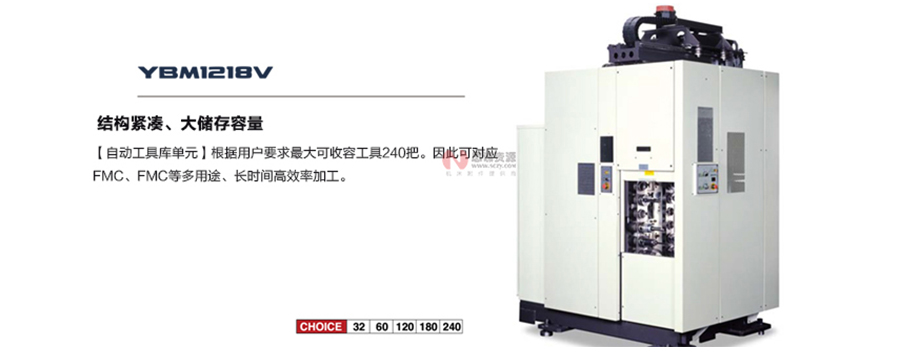

| 工具存貯容量 | 60把（機外設置） | 60把（機外設置） | 100把（機外設置） | 60-240把（機外設置） |
| 工具最大直徑 | φ100mm | φ100mm | φ100mm | φ100mm |
| 工具最大長度 | 250mm | 250mm | 300mm | 350mm |
| 最大工具重量 | 7kg | 7kg | 7kg | 20kg |
| 8）切削油裝置（AB型） | ||||
| AB型：AA型+鉆頭中心噴油管路 | 〇 | 〇 | 〇 | 〇 |
| 9）高壓切削油裝置 | ||||
| 1主軸中心噴油 | 〇 | 〇 | 〇 | 〇 |
| 泵壓力 6Mpa | 〇 | 〇 | 〇 | 〇 |
| 泵壓力 3.5Mpa | 〇 | 〇 | 〇 | 〇 |
| 2主軸中心通過刀柄法蘭盤噴油 | ||||
| 泵壓力 6Mpa | 〇 | 〇 | 〇 | 〇 |
| 泵壓力 3.5Mpa | 〇 | 〇 | 〇 | 〇 |
| 3主軸中心噴氣 | 〇 | 〇 | 〇 | 〇 |
| 4主軸中心噴油霧 | 〇 | 〇 | 〇 | 〇 |
| 10）淋浴型裝置 | 〇 | 〇 | 〇 | 〇 |
| 11）切削油溫度控制裝置 | 〇 | 〇 | 〇 | 〇 |
| 12）刀具長度補償及折損檢出裝置 | 〇 | 〇 | 〇 | 〇 |
| 13）自動測量裝置 | 〇 | 〇 | 〇 | 〇 |
| 14）防濺門（配有工作臺夾緊裝置時） | ||||
| 自動門+天井門 | 〇 | 〇 | 〇 | 〇 |
| 15）機外提升式排屑器 | 〇 | 〇 | 〇 | 一 |
| 16）機體溫度控制裝置 | 〇 | 〇 | 〇 | 一 |
| 17）YASDA HAS-3系統 | ||||
| 切削進給速度 | 1-12,000mm/min | 1-12,000mm/min | 1-12,000mm/min | 1-10,000mm/min |
思誠資源為您提供：YASDA亞司達 YBM1218V Ver.III 三維曲面數控坐標加工中心的采購報價、YASDA(亞司達)YBM 1218V Ver.III型號參數、規格圖片、PDF畫冊等資料，如您想了解更多關于YASDA(亞司達)正品品牌的其他加工中心資料與產品貨期庫存、行情價格，就在思誠資源MRO商城。
備注：因廠家會在沒有任何提前通知的情況下更改產品包裝、產地或者一些附件，本公司不能確保客戶收到的貨物與思誠資源網站提供的產品圖片、產地、附件說明等完全一致。若本網站沒有及時更新，敬請諒解！
品牌：FANUC(發那科)
型號：α-DiB PLUS
品牌：YASDA(亞司達)
型號：YBM 640V Ver.Ⅴ

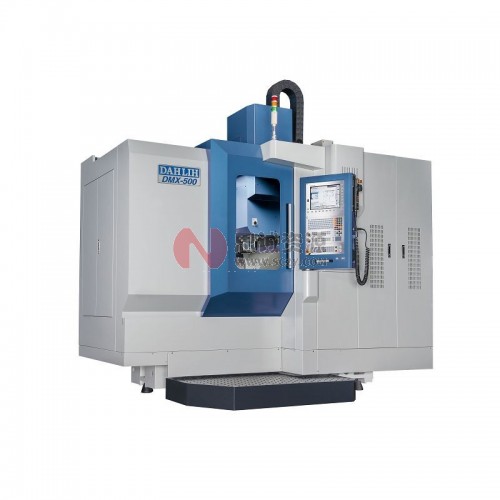

品牌：DAHLIH(大立)
