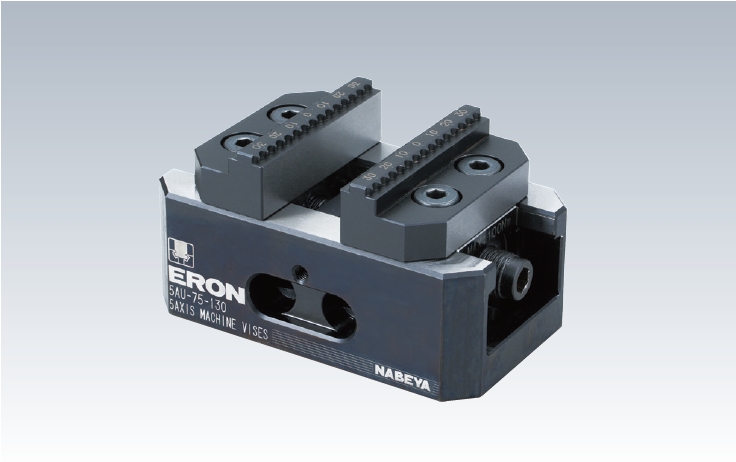

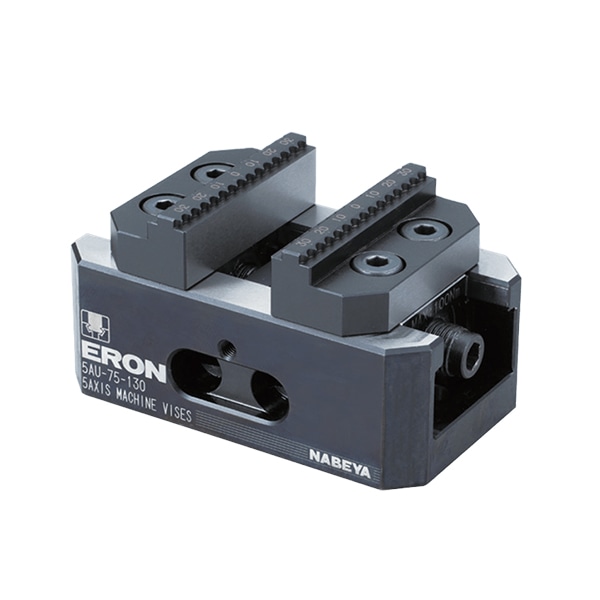

ERON-NABEYA雅朗 5AU75系緊湊五軸加工平口
品牌：ERON(雅朗)
型號：5AU75
掃碼添加微信
| 型號、貨號 | 定位方式 | 全長 | 標準定位塊寬度 | 扳手扭力(N·m) | 夾緊力(kN) | 質量(kg) | 價格 | 起訂（單位:件） | 操作 |
|---|---|---|---|---|---|---|---|---|---|
| 5AU75-130P | 敲釘 | 130 | - | 100 | 20 | 3.3 | 加購詢價 |
-
+
|
加入購物車 |
| 5AU75-170P | 敲釘 | 170 | - | 100 | 20 | 4 | 加購詢價 |
-
+
|
加入購物車 |
| 5AU75-130GB | 定位塊 | 130 | 14 | 100 | 20 | 3.3 | 加購詢價 |
-
+
|
加入購物車 |
| 5AU75-170GB | 定位塊 | 170 | 14 | 100 | 20 | 4 | 加購詢價 |
-
+
|
加入購物車 |
通過緊湊?有效夾緊等確實的提高生產性
附屬品 5AU75-GB
定位塊5AUGB14-14（2個1組）
特長
●齒狀鉗口可強力抓緊工件。
●改變鉗口朝向可延長鉗口長度。
●可始終在平口鉗中心位置夾緊工件，節省更換工件以及編程工時。（重復中心裝夾精度為±0.02）。
●與機床間的定位，有5AU75-P的敲釘式與、5AU75-GB的定位塊式兩種方式。
規格
| 訂單號 | HO. | 定位方式 | 全長 | 標準定位塊寬度 | 扳手扭力 N?m | 夾緊力 kN | 質量 kg |
| 147777 | 5AU75-130P | 敲釘 | 130 | - | 100 | 20 | 3.3 |
| 147778 | 5AU75-170P | 敲釘 | 170 | - | 100 | 20 | Q |
| 147779 | 5AU75-130GB | 定位塊 | 130 | 1Q | 100 | 20 | 3.3 |
| 147780 | 5AU75-170GB | 定位塊 | 170 | 1Q | 100 | 20 | Q |
| HO. | A | B | C | D | E | F-1 | F-2 | F-3 | G | H | I | J | K | L | M | H |
| 5AU75-130P | 130 | 76 | 75 | Q8 | 23 | 5~59 | 10~ 6Q | 50~106 | 20 | 8 | M6 | 32.5 | 10.5 | 10 | Q0 | 50 |
| 5AU75-170P | 170 | 76 | 75 | Q8 | 23 | 5~99 | 10~10Q | 50~1Q6 | 20 | 8 | M6 | 32.5 | 10.5 | 10 | Q5 | 50 |
| 5AU75-130GB | 130 | 76 | 75 | Q8 | 23 | 5~59 | 10~ 6Q | 50~106 | 20 | 8 | M6 | 32.5 | 10.5 | 10 | Q0 | 50 |
| 5AU75-170GB | 170 | 76 | 75 | Q8 | 23 | 5~99 | 10~10Q | 50~1Q6 | 20 | 8 | M6 | 32.5 | 10.5 | 10 | Q5 | 50 |
| HO. | O | P | Q | R±0.015 | S±0.015 | T H8 | U | V | W | X | Y | Z | AA | AB | AC h7 | AD |
| 5AU75-130P | 75 | $10作孔深3 | M8 | 100 | 50 | 10 | 25 | 100 | 6.6 | 27 | 12 | 16 | 5 | 1Q2 | - | - |
| 5AU75-170P | 125 | $10作孔深3 | M8 | 100 | 50 | 10 | 25 | 100 | 6.6 | 27 | 12 | 16 | 5 | 179 | - | - |
| 5AU75-130GB | 75 | $10作孔深3 | M8 | 100 | 50 | 10 | 25 | 100 | 6.6 | 27 | 12 | 16 | 5 | 1Q2 | 1Q | 5 |
| 5AU75-170GB | 125 | $10作孔深3 | M8 | 100 | 50 | 10 | 25 | 100 | 6.6 | 27 | 12 | 16 | 5 | 179 | 1Q | 5 |
5AU75安裝

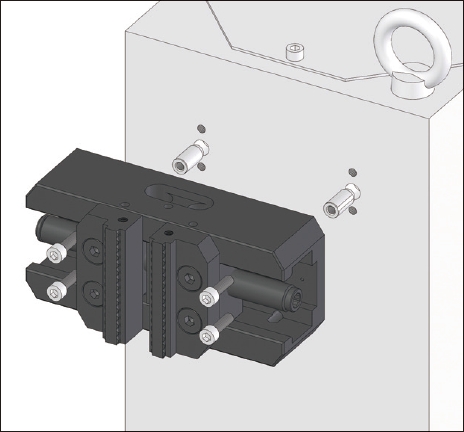

機床托盤有定位圓孔時，請另外制作專用安裝托盤。（本公司承制該托盤）

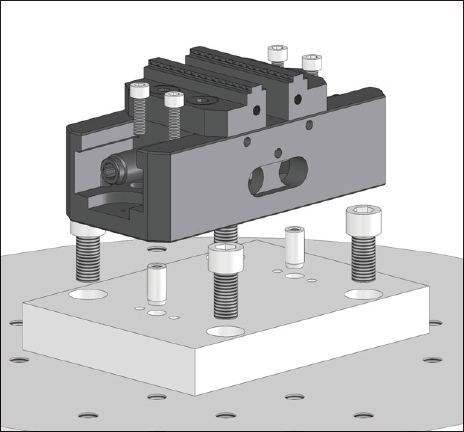

與治具托盤直接安裝時，請根據平口鉗定位用空的位置在托盤側相應位置進行加工。（共4處位置）

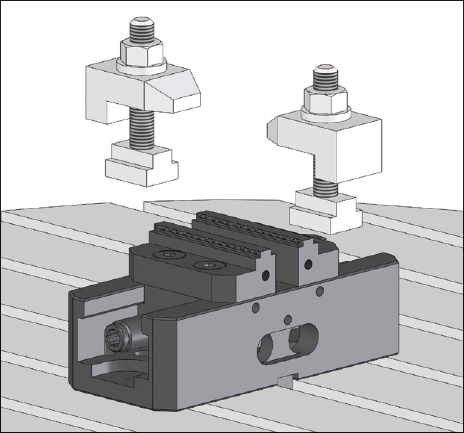

機床托盤為T型槽托盤時，請使用定位塊定位與安裝固定。
※安裝加工尺寸請參照本公司網站相關資料，或聯系本公司營業人員。
■5AU75用選配
敲釘
內六角螺釘
安裝壓板
手柄
自切式鉗口
規格
| 名稱 | 訂單號 | NO. | 備注 |
| 敲釘 | 136827 | PKR10020A | $10×20 |
| 內六角螺釘 | 938084 | SKS06020 | M6×20 |
| 安裝壓板 | 997234 | BCS14Q1 | T型槽14㎜用 : 2個一組 |
| 手柄 | 131910 | 5AU-8HW176 | 插入式內六角接口8 |
| 自切式鉗口 | 148745 | 5AU75-SCJ-S | 材質S45C 2片枚1組 |
| 自切式鉗口 | 148746 | 5AU75-SCJ-A | 材質A5052 2片枚1組 |
■5軸加工機用平口鉗的優勢！

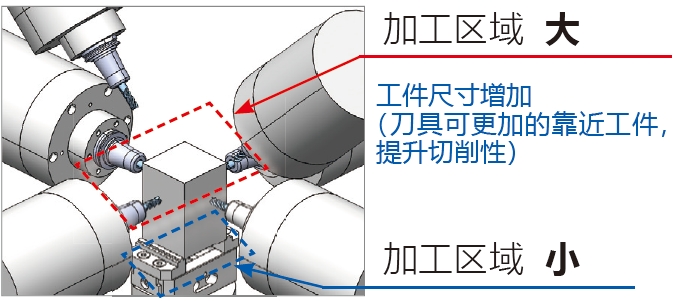

① 工件的抬高，使得可加工區域增多！

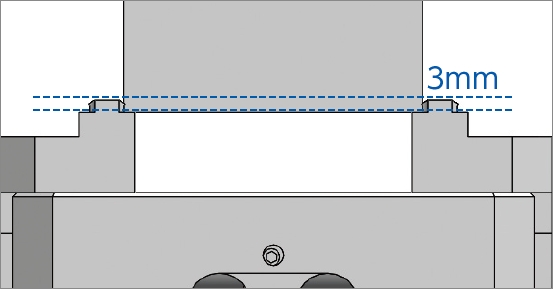

② 工件耗材降低 = 大量減少加工耗材費用！

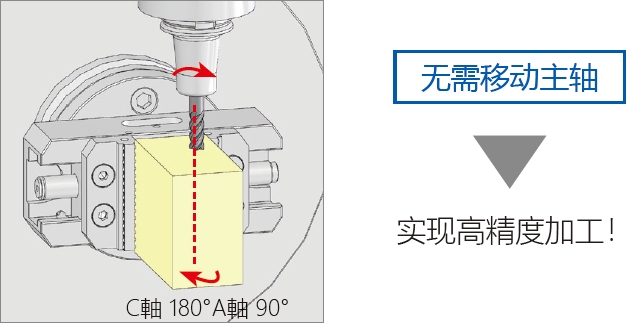

③ 反轉加工時，主軸也無需移動， 可進行高精度加工并且減少坐標設定！

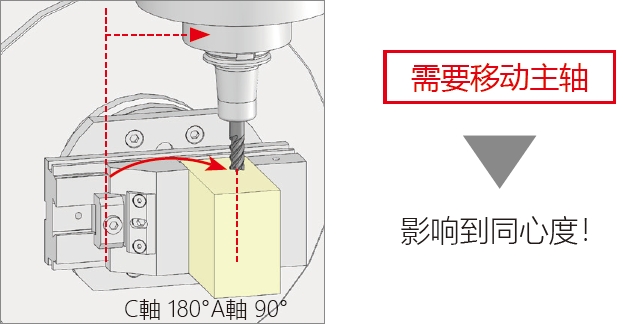

●使用平口鉗時
●使用5軸平口鉗時
