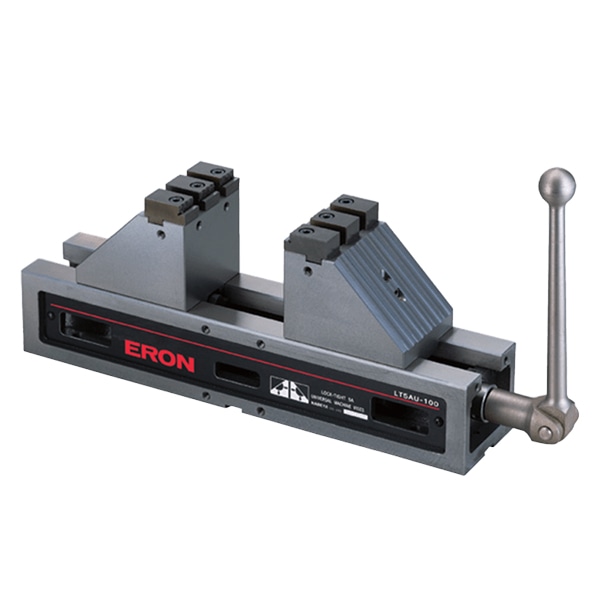

ERON-NABEYA雅朗五軸機床專用精密平口鉗LT5
品牌：ERON(雅朗)
型號：LT5AU-75
掃碼添加微信
| 型號、貨號 | 鉗口寬度 | 全長 | 標準導位塊寬度 | 標準安裝夾具適用T型槽寬 | 夾緊力(kN) | 重量(kg) | 價格 | 起訂（單位:個） | 操作 |
|---|---|---|---|---|---|---|---|---|---|
| LT5AU-75 | 75 | 286 | 14 | 14 | 15 | 15 | 加購詢價 |
-
+
|
加入購物車 |
| LT5AU-100M | 102 | 386 | 18 | 18 | 20 | 30 | 加購詢價 |
-
+
|
加入購物車 |
| LT5AU-100 | 102 | 484 | 18 | 18 | 20 | 32 | 加購詢價 |
-
+
|
加入購物車 |
可縮短刀具的長度，從而可減少加工時間、提高刀具的工作效率。

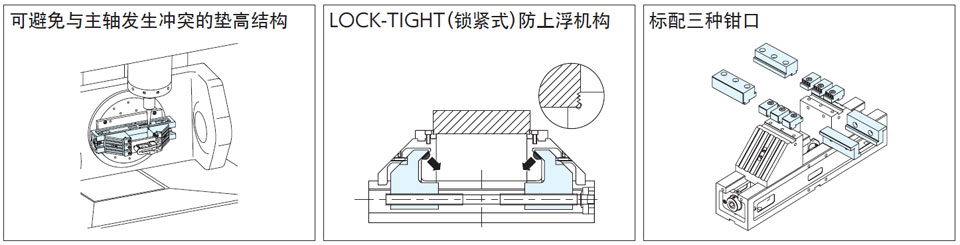

特點：
●可避免與主軸發生沖突的墊高結構
可縮短刀具的長度，從而可減少加工時間、提高刀具的工作效率。
●LOCK-TIGHT（鎖緊式）防上浮機構
通過止動半球，可在活動鉗身上作用向下傾斜45度的力，從而防止工件上浮。
●可交換式鉗口
標配三種鉗口，可選用適合加工條件的鉗口。
●可始終在平口鉗中心位置夾緊工件，節省編程工時。
圖片參數

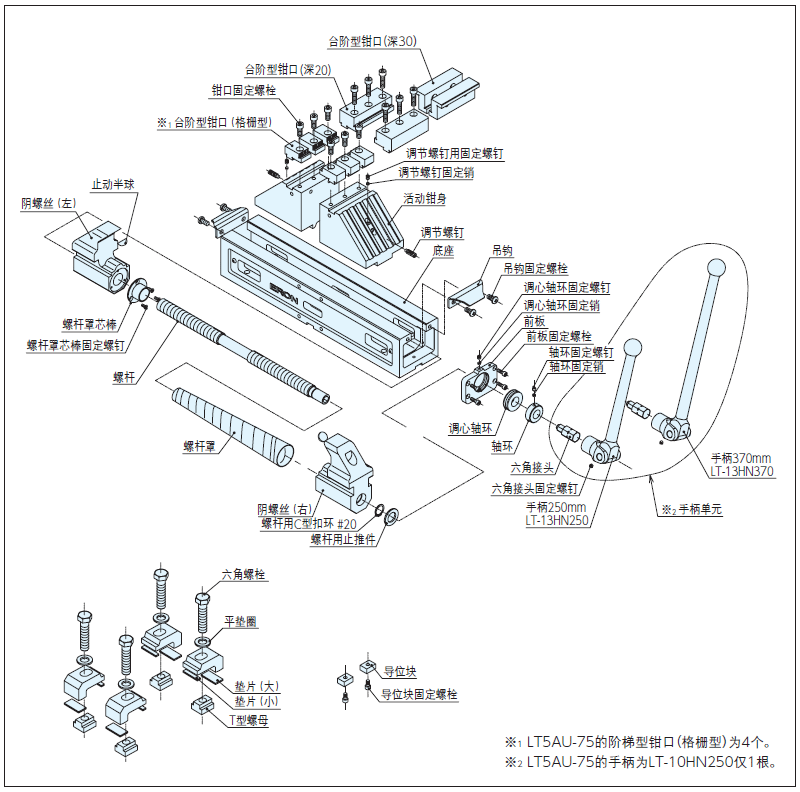

分解結構圖

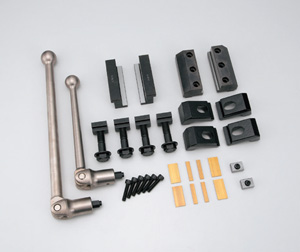

附件：
 | 臺階型鉗口（格柵型）LT5AU-100SJG-8（6個1組）·····1組 臺階型鉗口（深20）LT5AU-100SJ-20（2片1組）·····1組 臺階型鉗口（深30）LT5AU-100SJ-30（2片1組）·····1組 標準安裝夾具套裝 BCS18Q1（2組1套）·····2套 標準導位塊 LT18-18（2個1組）·····1組 標準手柄 LT-13HN250,LT-13HN370······1根 |
規格：
訂貨號 | 型號 | 鉗口寬度 | 全長 | 標準導位塊寬度 | 標準安裝夾具適用T型槽寬 | 夾緊力kN | 重量kg |
93017 | LT5AU－75 | 75 | 286 | 14 | 14 | 15 | 15 |
91541 | LT5AU－100M | 102 | 386 | 18 | 18 | 20 | 30 |
87470 | LT5AU－100 | 102 | 484 | 18 | 18 | 20 | 32 |

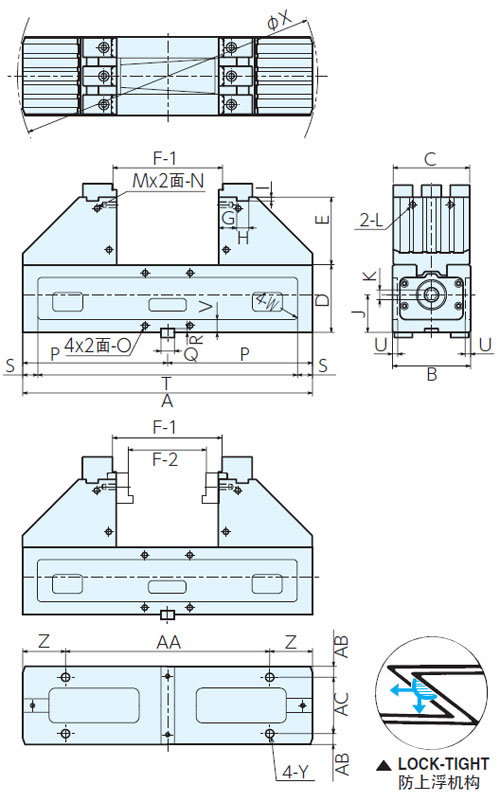

尺寸表：
型號 | A | B | C | D | E | F-1 | F-2 | G | H | I | J | K | L(粗牙) | M | N(粗牙) |
LT5AU－75 | 286 | 77 | 75 | 65 | 60 | 22-108 | 13-76 | 19 | 16 | 5 | 39 | 10 | M8×1.25 | 2 | M8×1.25 |
LT5AU－100M | 386 | 104 | 102 | 90 | 90 | 23-142 | 13-100 | 24 | 16 | 5 | 50 | 13 | M8×1.25 | 4 | M8×1.25 |
LT5AU－100 | 484 | 104 | 102 | 90 | 90 | 23-240 | 13-198 | 24 | 16 | 5 | 50 | 13 | M8×1.25 | 4 | M8×1.25 |
型號 | O(粗牙) | P | Q | R | S | T | U | V | W | X | Y(粗牙) | Z | AA | AB | AC |
LT5AU－75 | M8×1.25 | 143 | 14 | 4 | 30 | 226 | 5 | 12 | R5 | 300 | M10×1.5 | 56 | 174 | 13.5 | 48 |
LT5AU－100M | M8×1.25 | 193 | 18 | 5 | 20 | 346 | 7 | 17 | R5 | 300 | M12×1.75 | 57 | 272 | 14.5 | 75 |
LT5AU－100 | M8×1.25 | 242 | 18 | 5 | 20 | 444 | 7 | 17 | R5 | 300 | M12×1.75 | 57 | 370 | 14.5 | 75 |
