Ultra MMB超精密線切割電火花加工機

早在1972年,西部電機成功地開發了世界上第一臺「CNC」絲線電火花放電加工機。
隨后在2003年推出了高精密和高生產性的M系列,并且還開發了提高了靜態型的機械精度的MM系列,
在2005年,又開發了作為集大成超精密機的MP250S型。
而后在2009年,追求超極限精密精度的中沖程機器,并且與超精密的機器相匹敵的高精密機,UltraMM系列誕生了。
用MM系列培養的"手工刮花"傳統技術和發揮了MP250S的經驗,成功實現了節距精度2μm,降低了成本。
堅信商品的機械精度方面,性價比方面，能夠讓顧客最滿意。

特長

超越了MM的加工精度

實現了勝過MM的節距加工精度
實現了超越了MM的加工精度。 工件材質：ＳＫＤ１１
工件板厚：２０ｍ
ｍ 所使用的線直徑：φ０．２ｍ
ｍ 加工次數：５
回 加工面粗糙程度：Ｒａ０．２１μｍ/Ｒｚ１.７
６μｍ 三維測量機：ZEISS PRISMO5 SPACC(aniru&dry)，MM系列，達到了0.1微米的加工精度。
使用了刮刀技術的MM系列，實現長年穩定的節距加工精度。超越了MM的加工精度

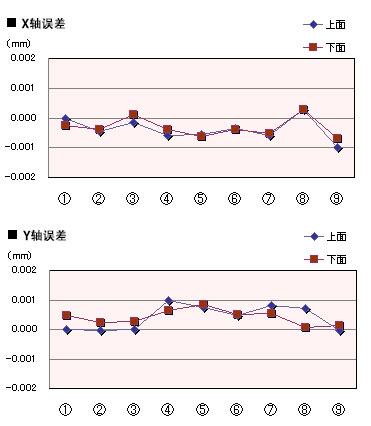

在上圖中的行程節距加工中,達到了X軸的范圍是1.4μm,Y軸的范圍是1.2μm這個精度。 用打翻傳統的常識的水準實現了「超高精度領域加工」。 確實實現了斷線后自動結線裝置機能和行業第一的節距,形狀精度為顧客的提高生產性,精度做出了貢獻。

實現了對應的超精密的模具的加工精度, 并且用世界第一的自動結線裝置能夠加工順?biāo)偷陌逡约敖Y(jié)線回?cái)?shù)很多的加工也能放心地使用。

φ0.05絲線自動供給對應化
(實際使用的自動接線成功率超過90%以上)
在MM中有了φ0.07絲線的對應機,但是在UltraMM中超精密,微小加工中不可缺少的φ0.05絲線也能夠?qū)?yīng)。 人的頭發是80-100μm。 比這更細的50μm的絲線在80μm的起始穿線孔處也能夠接線,并且實際上的接線成功率確實能超過90%。 很確信地說,不僅能夠?qū)崿F(xiàn)超精密模具加工而且也能進行小型精密零件加工,用Ultra mm 1臺能夠在更廣泛的領域隨機應變。

UltraMM50B

實現±1μm節距加工
高端型

●節距加工精度 ±1μm
●絲線直徑 Φ0.05~0.3mm
