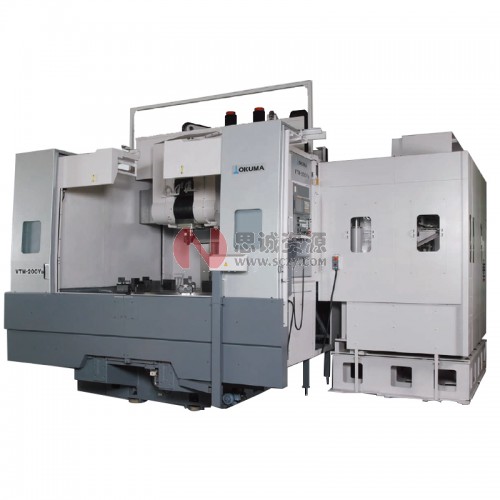

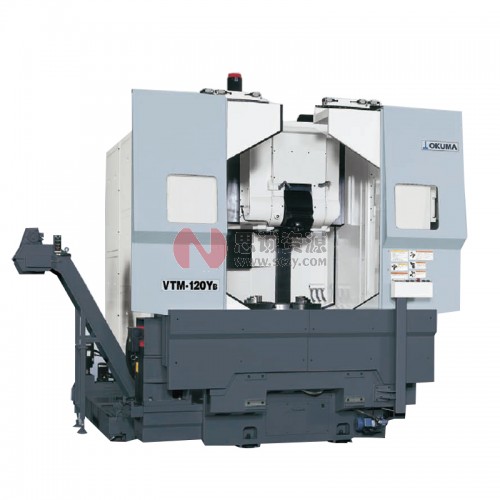

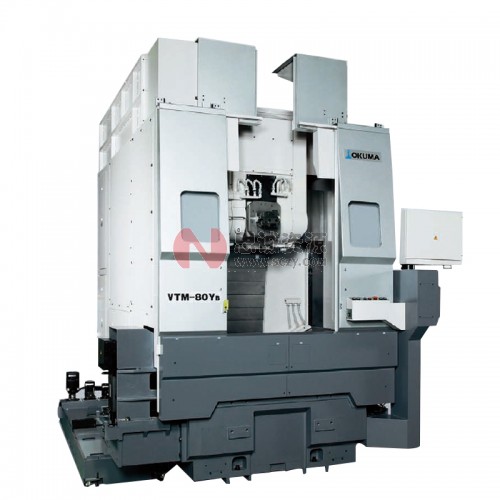

立式5軸銑車復合加工中心VTM-80Yb/VTM-120Yb/VTM-200Yb

一次夾緊多面加工

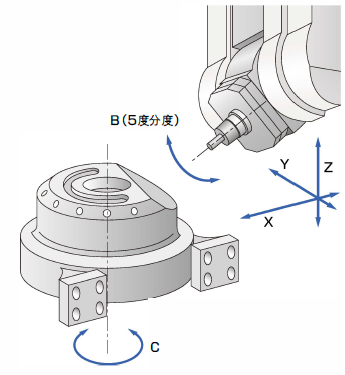

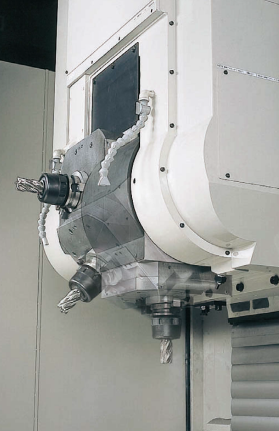

車削加工及豎、橫之外可以進行傾斜面(B軸5度分度）的加工。

通過一次夾緊的多面加工實現了大幅度縮短準備時間和提高加工精度。

縮短準備時間、提高加工精度

本機為5軸控制（同時控制4軸）， 可以做到一次夾緊多面加工。 為此 ， 可有利于大幅度縮短更換工序所需時間， 避免安裝誤差 ， 提高加工精度。

加工時間的縮短

與球頭銑刀的點接觸切削相比較 ， 通過在直立部分上的側刀 切削 ， 可大幅度縮短加工時間。同時 ， 高剛性短刀具的使用， 可避開干擾的角度進行切削。

刀具費用的減輕

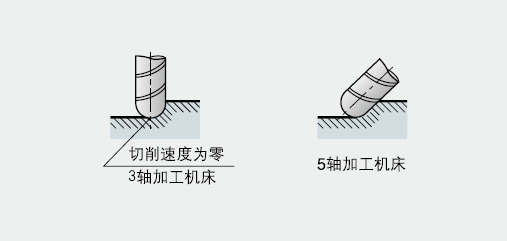

相對于加工面通過將刀具傾斜進行加工， 可提高切削效率和 延長刀具壽命 ， 直接關系到成本的降低。同時 ， 不再需要特殊形狀的刀具和安裝夾具， 可以削減刀具夾具的費用。

刀具使用壽命的延長

刀具費用的減輕

相對于加工面通過將刀具傾斜進行加工， 可提高切削效率和 延長刀具壽命 ， 直接關系到成本的降低。同時 ， 不再需要特殊形狀的刀具和安裝夾具， 可以削減刀具夾具的費用。

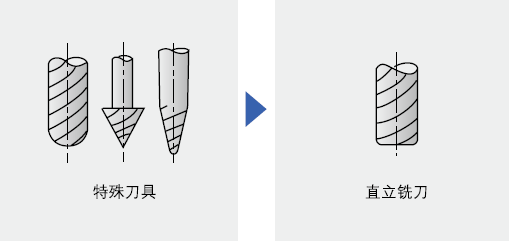

特殊刀具

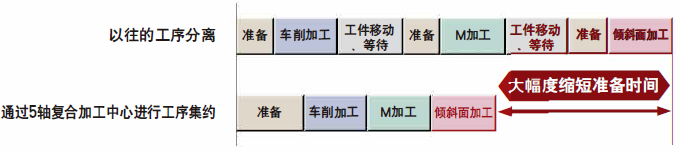

通過工序集約大幅度縮短準備時間

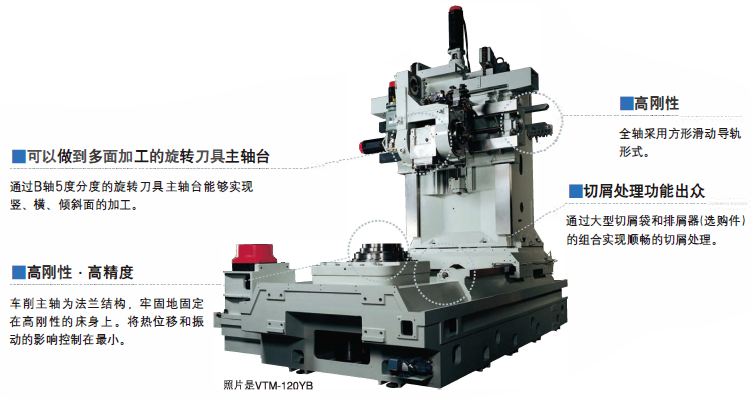

以高剛性、高精度實現高效率加工

車削主軸轉矩是5,114/3.750N · m(30分／連續額定）（VTM-120YB/OSP-P200LA)。因為是齒輪主軸可以實現強力切削。

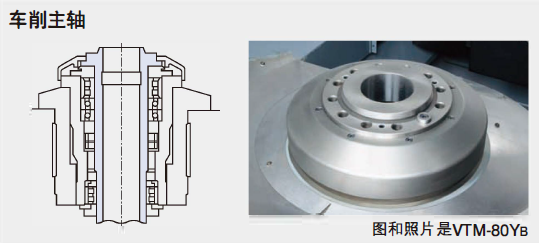

車削主軸是大直徑滾柱軸承的2點支撐可以高精度加工。

車削加工時通過齒盤固定刀具主軸 ， 即使是強力切削也會萬無一失。

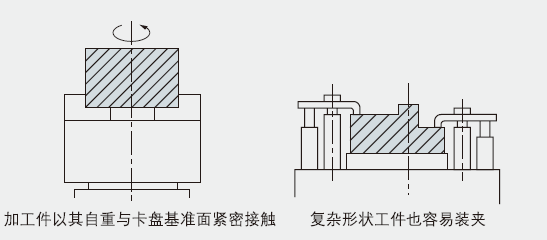

自重的作用下與夾緊面緊密接觸可以進行穩定的加工

·由于加工件以其自重與卡盤基準面緊密接觸， 所以從薄型工 件到大直徑 ， 重型工件 ， 都可以進行高精度穩定的加工。

·對千夾緊操作圖難的工件， 也可以容易且穩定的進行夾緊 ，達到夾具結構簡化 ， 降低了夾具費用。

有效發揮5軸控制的豐富的選購件

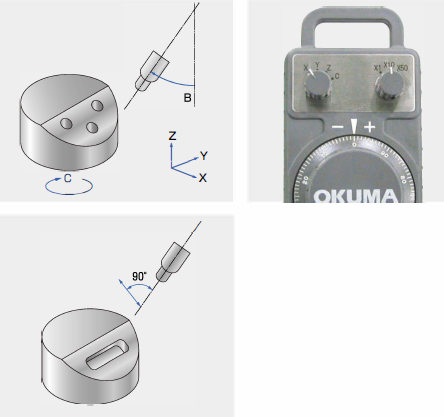

刀具軸方向、 與其成直角方向均可用手輪進給。

在傾斜刀具主軸的狀態下， 在軸方向以及軸上沿直角的方向可以進行手輪進給。 利用該功能通過脈沖手輪可以簡單地進行在傾斜面上開孔， 退刀或傾斜面的平面加工。

3維坐標轉換

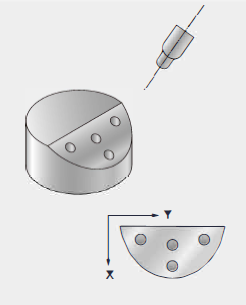

在傾斜面上的開孔加工和形狀加工等程序，只用X — Y平面程序即可， 通過指令坐標回轉 的中心和方向以及角度， 可以進行任意軸系 的坐標切換。

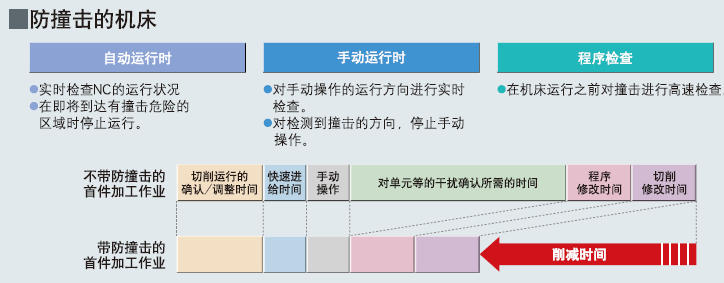

世界首次實現了在所有情況下的防撞擊功能

防撞擊系統{OSP-P200LA)

無論誰都可以放心且高速地進行加工作業。

保持加工精度的熱位移對策

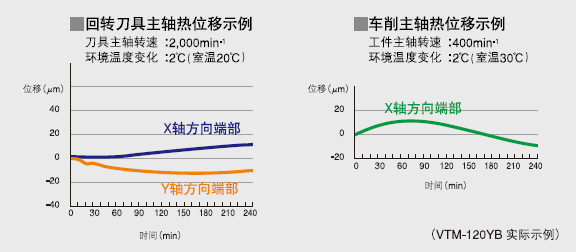

將主軸的熱位移控制在最小。

即使長時間的連續運行，依然保持穩定的精度。

加工能力示例

80Yb車削加工（外徑強力切削）

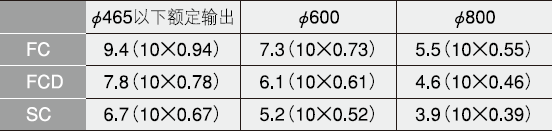

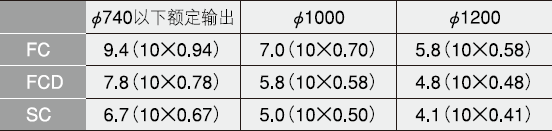

車削條件：V=130m/min時的切屑面積mm2 （進刀雖mmX進給mm)

30分額定30kW 扭矩3221N?m

120Yb車削加工（外徑強力切削）

車削條件：V=130m/min時的切屑面積mm2 （進刀量mmX進給mm)

30分額定30kW 扭矩5114N·m

200Yb車削加工（外徑強力切削）

車削條件：V=130m/min時的切屑面積mm2 （進刀量mmX進給mm)

15分額定37kW 扭矩6307N?m

Ks(N/mm勻FC=1470 FCD=1764 SC=2058

加工樣品示例

通過一次夾緊的多面加工

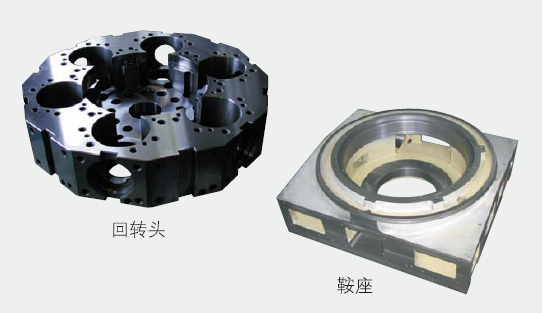

中大型工件的加工
