立式加工中心結構圖
一、坐標軸運動具有兩種方式：
a.X、Y方向工作臺移動、Z方向主軸箱移動；如下圖所示：
b.動立柱加工中心:工作臺固定，X、Y和Z方向的運動由主軸立柱和主軸箱移動來實現。
立式加工中心運動軸結構圖
二、立式加工中心結構包括：

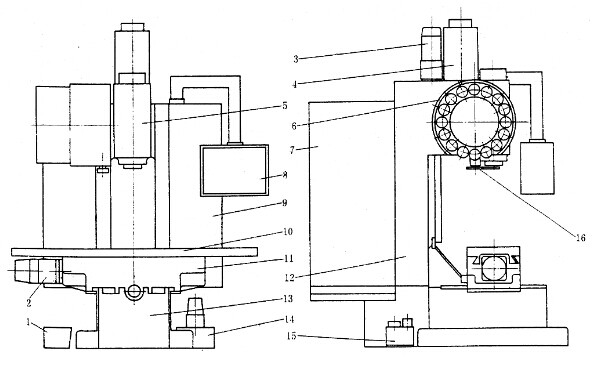

1-切削箱 2-X軸伺服電機 3-Z軸伺服電機 4-主軸電機 5-主軸箱 6-刀庫 7-數控柜 8-操縱面板 9-驅動電柜 10-工作臺 11-滑座 12-立柱 13-床身 14-冷卻水箱 15-間歇潤滑油箱 16-機械手
典型加工中心的機械結構主要有基礎支承件、加工中心主軸系統、進給傳動系統、工作臺交換系統、回轉工作臺、刀庫及自動換刀裝置以及其他機械功能部件組成。立式加工中心結構如下圖所示：
立式加工中心結構圖

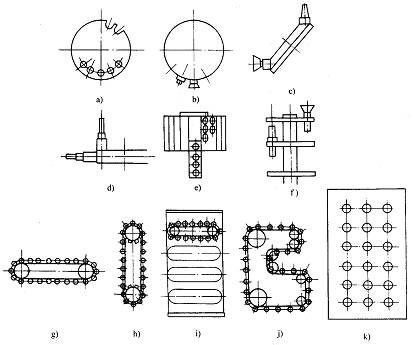

三、刀庫： 立式加工中心的刀庫有不同的形式，每種形式的刀庫可以容納的刀具數量差距較大，并在一定程度上決定了加工中心加工能力的大小。如下圖所示：
?
立式加工中心刀庫結構圖
立式加工中心組件結構圖

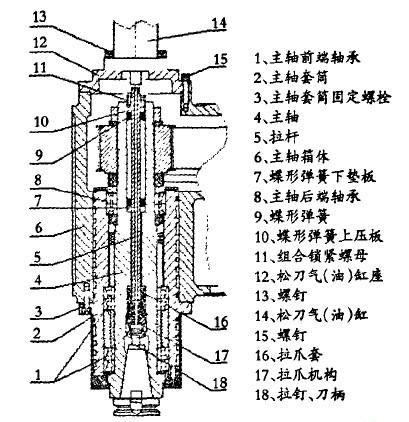

立式加工中心主軸箱結構圖
