工裝夾具設計應注意的幾個問題

1、夾具的制造精度要求

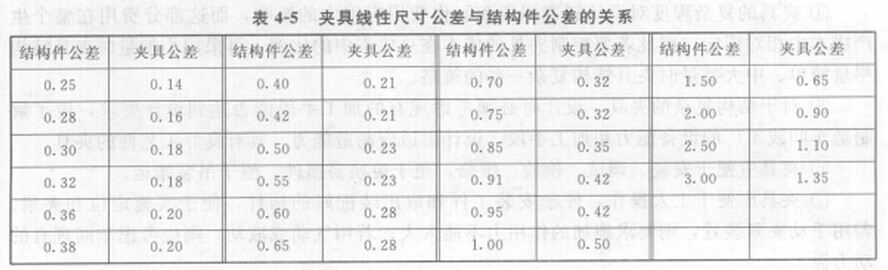

結構件的裝配精度是由夾具上的定位、導向元件的形狀和位置尺寸保證的，因此結構件尺寸公差與夾具尺寸公差之間應滿足一定的關系。通常夾具公差取相應結構件尺寸公差的0.75倍。表4-5為公差尺寸的參考值。

2、有配合零件的配合選擇

配合精度既與工作定位精度有關，也與加工成本和操作有關，過高的配合精度會增加制造成本，還可能使操作困難。不同部位和作用的配合零件一般按表4-6選擇配合精度。

3、定位、夾緊元件的選擇

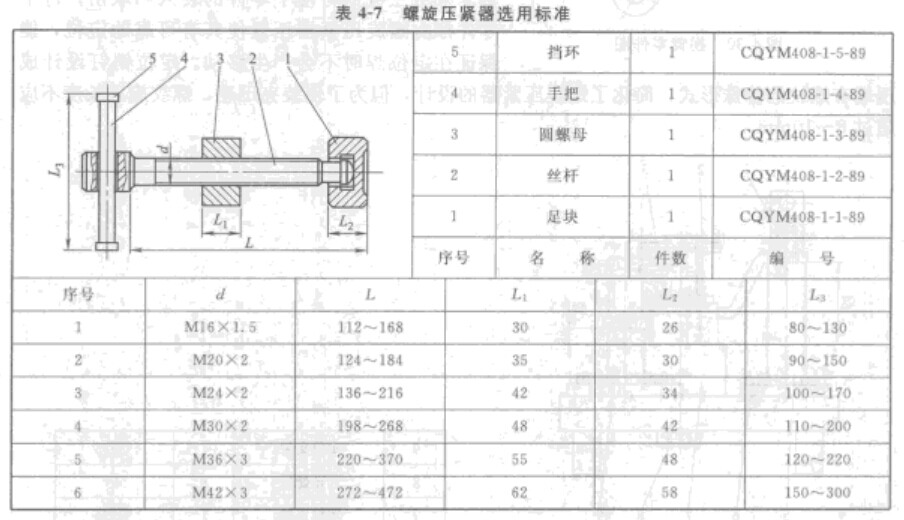

夾具上一般都有大量的定位和夾緊元件，這些元件在設計時應盡量選用標準件，一些常用件都已標準化。系列化，有國標和廠標兩種形式。選用標準件可以大大降低夾具的制造成本和設計周期。表4-7為某廠標準化的手動螺旋壓緊器選用標準。

4、夾具材料的選擇

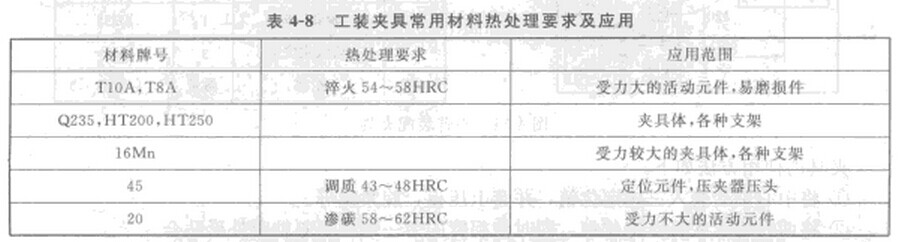

夾具材料的選擇取決于夾具零件的作用和工作條件，依據就低不就高的原則，在保證夾具零件性能的前提下，選用性能較低的材料。表4-8是幾種常用夾具零件的材料及熱處理要求。
