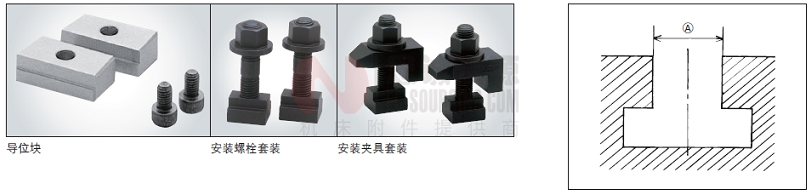

精密平口鉗安裝用附件

T型槽尺寸根據機床尺寸及制造商的不同而異。設定的平口鉗標準附配導位塊。若導位塊無法用于非標準槽寬（A尺寸），可作為特別附屬品，提供尺寸與機床相匹配的導位塊（參見導位塊資料)。安裝螺栓及夾具未標準附配。請根據安裝機床的T型槽寬（A尺寸），從附件中選擇。

  精密平口鉗與機床發生沖突

根據安裝位置的不同，可能會與機床的立柱、防濺護罩發生沖突。請確認平口鉗的全長以及安裝位置（導位塊）至上述機床部件的距離、平口鉗活動鉗身的動作等事項。

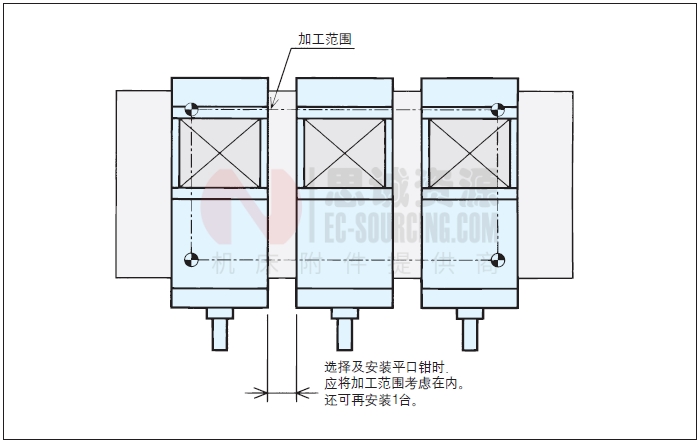

   考慮加工范圍的安裝：

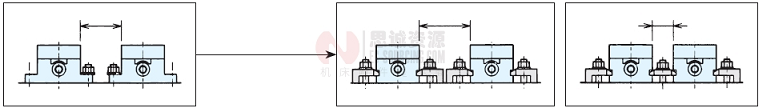

若工件（加工部位）不在加工范圍（主軸的移動范圍）內，將無法進行加工。特別是并排配置平口鉗（多聯使用），安裝空間根據平口鉗形狀及安裝方法的不同而異。

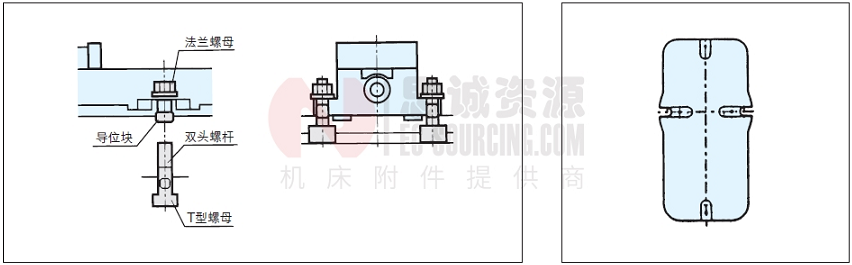

帶法蘭平口鉗                                  利用無法蘭平口鉗的支架式家具進行安裝    利用無法蘭平口鉗的壓板進行安裝

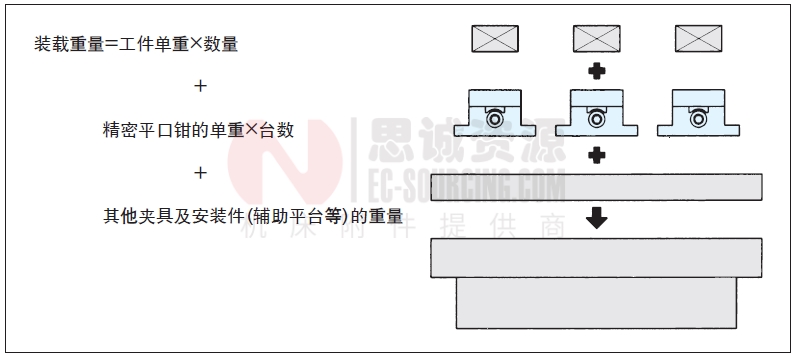

（2）考慮“裝載重量”：

特別是在小型機床上使用并排配置平口鉗（多聯）時，必須考慮安裝機床的裝載重量限制。

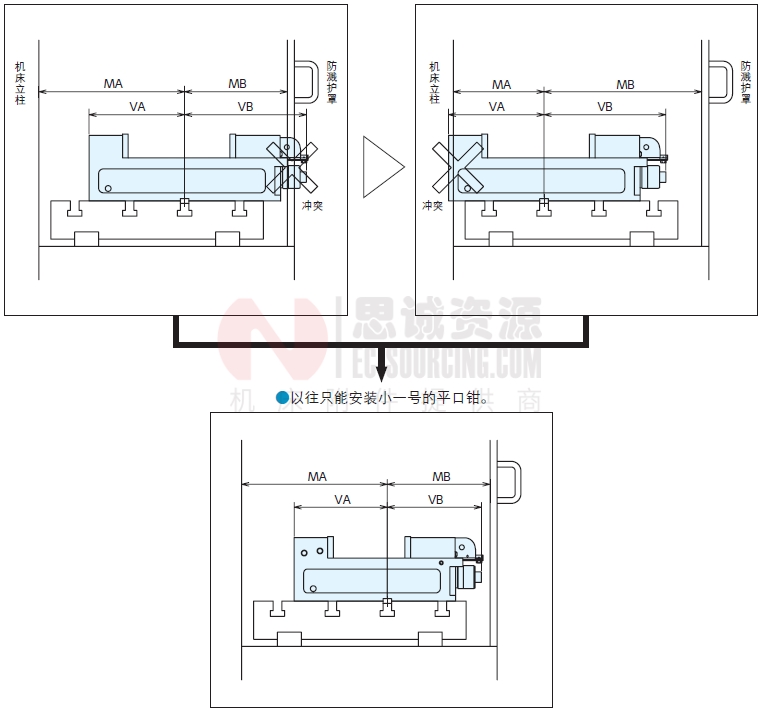

   避免因導位塊位置變更（追加加工）而與機床發生沖突

幾乎所有加工機床均將T型槽作為基準，但根據機床機型的不同，T型槽間距以及與機床的沖突范圍可能會有所差異。

理想狀態是在不會與機床發生沖突、滿足加工范圍及裝載重量的條件下，選擇（鉗口張開度等）盡可能大的平口鉗，但由于機床工作臺T型槽間距、平口鉗導位塊位置、機床沖突范圍等具體情況，有時只能選擇小一號的平口鉗。

因此，為確保可將平口鉗設置在與機床匹配的位置，本公司提供變更標準平口鉗導位塊槽（追加加工）的服務（有償）。需要時請加以利用。

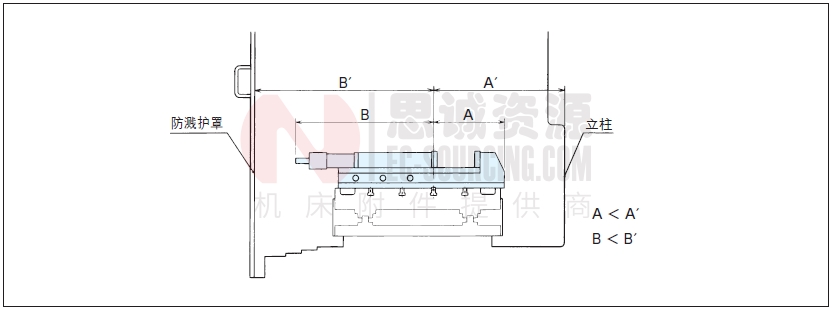

   與防濺護罩的沖突                                             即使改變安裝位置仍與立柱側發生沖突

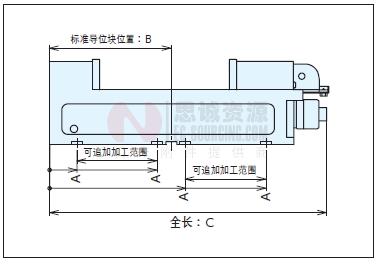

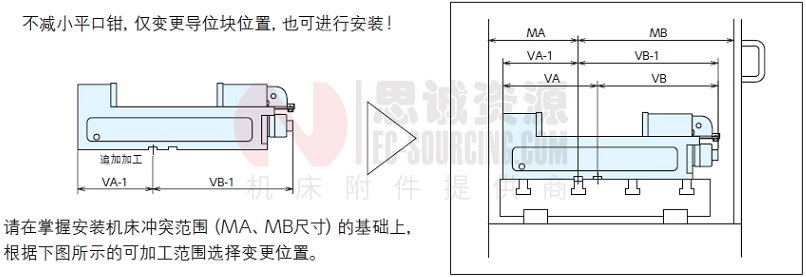

       變更導位塊位置（追加加工）

設定時應確保A>MA、C-A>/VIB。

※MA：安裝機床的安裝位置至立柱側沖突位置的距離

※MB：安裝機床的安裝位置至防濺護罩側沖突位置的距離

建議MB增加手柄操作所需的裕量。

訂購方法 “追加加工平口鉗”+”-GB”+”加工尺寸：A” 例：訂購LTFV100且在A=250的位置進行追加加工時 LTFV100-GB250 ※請同時注明安裝機床的型號及托盤數。

規格

對應機型	型號	可加工范圍:A	B	C	導槽寬度
LTCV100	LTCV100-GB(+A 尺寸）	24-147,193-366	170	392	18
LTCV125	LTCV125-GB(+A 尺寸）	24-177,223-429	200	455	18
LTCV160	LTCV160-GB(+A 尺寸）	24-227,273-532	250	558	18
LTCV200	LTCV200-GB(+A 尺寸）	80-252,298-566	275	690	18
LTCV100H	LTCV100H-GB(+A 尺寸）	24-147,193-366	170	392	18
LTCV125H	LTCV125H-GB(+A 尺寸）	24-177,223-429	200	455	18
LTCV160H	LTCV160H-GB(+A 尺寸）	24-227,273-532	250	558	18
LTCV200H	LTCV200H-GB(+A 尺寸）	80-252,298-566	275	690	18
LTFV100Q	LTFV100Q-GB(+A 尺寸）	24-99,173-279,321-342	150	483.5	18
LTFV125Q	LTFV125Q-GB(+A 尺寸）	24-99,141-152,198-329,371-404	175	560	18
LTFV150Q	LTFV150Q-GB(+A 尺寸）	24-113,198-428,470-508	175	700	18
LTFV175Q	LTFV175Q-GB(+A 尺寸）	24-119,198-469,511-549	175	741	18
LT100MC	LT100MC-GB(+A 尺寸）	24-79,125-254	102	316	18
LT150MC	LT150MC-GB(+A 尺寸）	24-120,166-354	143	435	18

                                                                                                                                                                                                     ※導位塊另售
