今天讓我們一起深入探討五向接觸式對刀儀的原理，這是一種能夠顯著提升加工精度的關鍵工具。通過本文，您將了解到這種先進對刀技術的工作原理、優勢以及如何充分利用它來提高您的加工質量。

一、五向接觸式對刀儀的基本概念

1. 五向接觸式對刀儀是一種高精度的刀具測量設備，它能夠在X、Y、Z三個直線方向以及繞X軸和Y軸的兩個旋轉方向上進行刀具位置和姿態的測量。

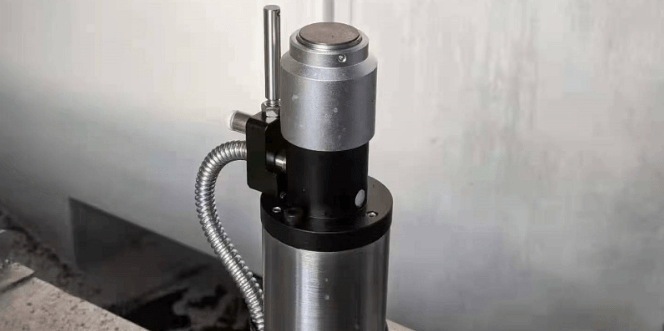

2. 這種對刀儀通常安裝在機床工作臺上，利用精密的機械結構和電子傳感器，實現對刀具的快速、準確定位。

3. 五向接觸式對刀儀的測量精度通常可以達到±1μm，在某些高端型號中甚至可以達到亞微米級別的精度。

二、五向接觸式對刀儀的工作原理

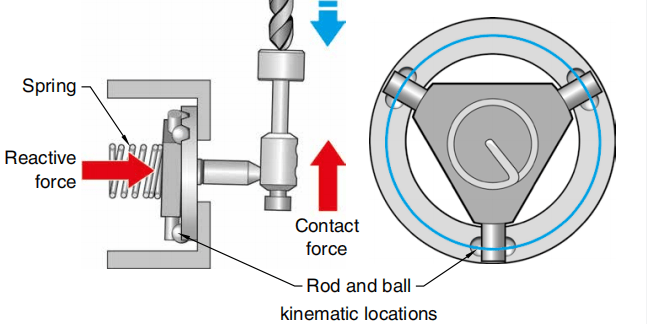

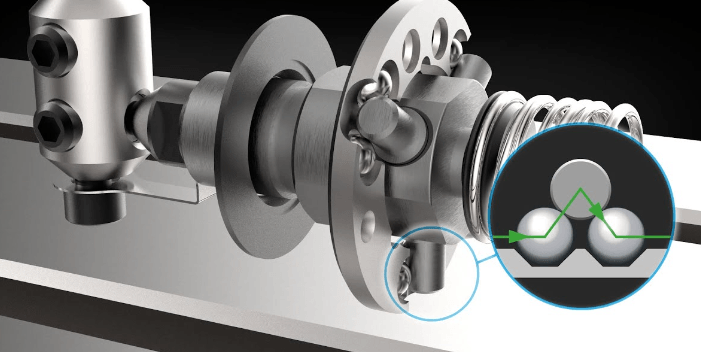

1. 機械結構：對刀儀主體由高精度的球形測頭和多向彈性支撐機構組成。測頭材料通常采用硬質合金或陶瓷，以確保耐磨性和穩定性。

2. 傳感系統：內部集成了高靈敏度的位移傳感器，能夠精確檢測測頭在各個方向上的微小位移。常用的傳感器類型包括電感式、光電式或電容式。

3. 信號處理：當刀具接觸測頭時，傳感器捕獲的位移信號會經過放大和數字化處理，然后傳輸給機床控制系統。

4. 多向測量原理：Z向測量：直接測量刀具的長度。XY平面測量：通過測頭的側向位移確定刀具的徑向位置。旋轉方向測量：利用測頭的傾斜角度檢測刀具的軸線方向。

三、五向接觸式對刀儀的優勢

1. 高精度：與傳統對刀方法相比，五向接觸式對刀儀可以將對刀誤差控制在微米級別，大大提高了加工精度。

2. 多功能性：不僅可以測量刀具長度和直徑，還能檢測刀具的軸線傾斜度，適用于更復雜的加工任務。

3. 效率提升：自動化的對刀過程可以顯著減少人工操作時間，提高生產效率。在批量生產中，這一優勢尤為明顯。

4. 實時監測：可以在加工過程中隨時進行刀具狀態檢查，及時發現刀具磨損或破損問題。

四、應用技巧和注意事項

1. 環境控制：為確保最高精度，應將對刀儀安裝在恒溫環境中，理想溫度為20±0.5℃。同時，要注意防塵和防震措施。

2. 校準維護：定期使用標準量塊或校準棒對對刀儀進行校準，通常建議每月至少一次。同時，要定期清潔測頭和檢查機械部件。

3. 參數設置：根據不同的刀具類型和加工要求，正確設置測量參數，如測量速度、觸發力等。這對于獲得準確的測量結果至關重要。

4. 集成優化：將五向接觸式對刀儀與機床控制系統緊密集成，實現自動化對刀和刀具補償，最大化其效用。

五、未來發展趨勢

1. 智能化：未來的五向接觸式對刀儀可能會集成人工智能算法，能夠自主學習和優化對刀策略。

2. 網絡化：通過物聯網技術，實現遠程監控和數據分析，為預測性維護提供支持。

3. 多傳感器融合：結合光學、聲學等多種傳感技術，進一步提高測量精度和適用范圍。

以下是您可能還關注的問題與解答：

Q：五向接觸式對刀儀適用于哪些類型的機床？

A：五向接觸式對刀儀主要適用于高精度的CNC加工中心，如五軸加工中心、精密銑床等。它在航空航天、精密模具、醫療器械等領域的高端制造中應用廣泛。

Q：使用五向接觸式對刀儀能夠節省多少對刀時間？

A：相比傳統人工對刀方法，使用五向接觸式對刀儀可以將對刀時間縮短80%以上。在復雜的多刀具加工任務中，這種時間節省更為顯著。

Q：五向接觸式對刀儀的使用壽命大約是多久？

A：在正常使用和維護條件下，高質量的五向接觸式對刀儀可以使用5-8年。但關鍵部件如測頭可能需要每1-2年更換一次，具體取決于使用頻率和環境條件。

通過本文的深入解析，我們詳細探討了五向接觸式對刀儀的原理及其在提升加工精度方面的關鍵作用。這種先進的對刀技術不僅能顯著提高加工精度，還能大幅提升生產效率。作為現代精密加工領域的重要工具，五向接觸式對刀儀正在推動制造業向更高精度、更高效率的方向發展。掌握和善用這一技術，無疑將為您的加工質量帶來質的飛躍。讓我們共同期待這一技術在未來帶來的更多創新和突破！
